多轴轮式应急桥梁架设作业装备

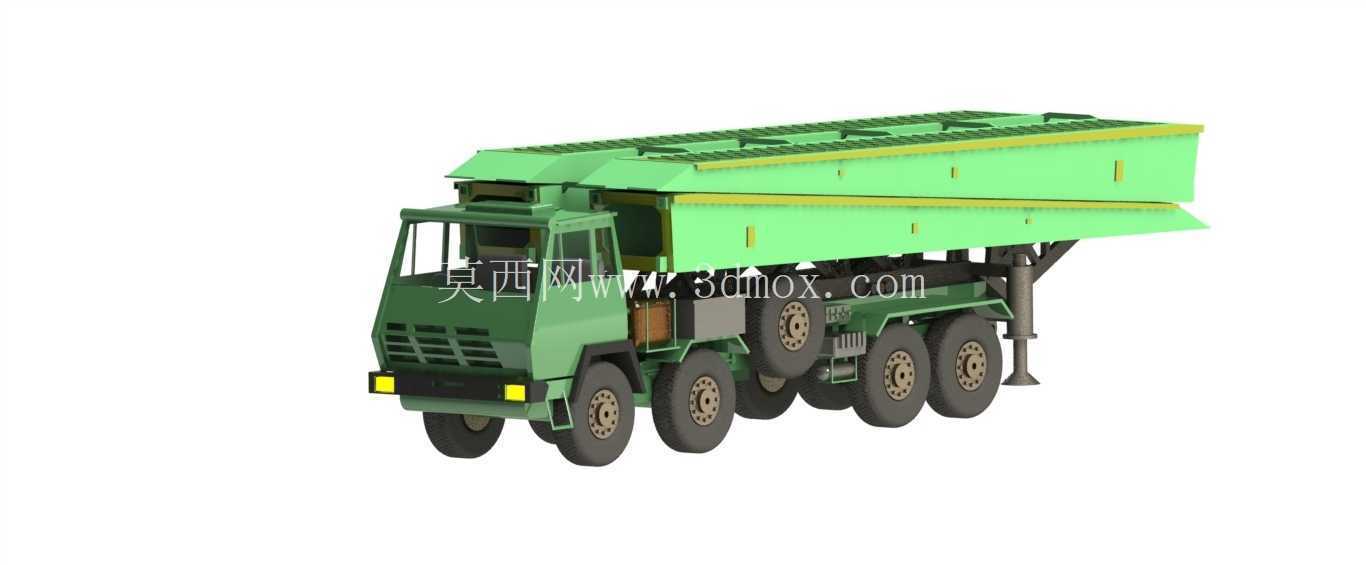

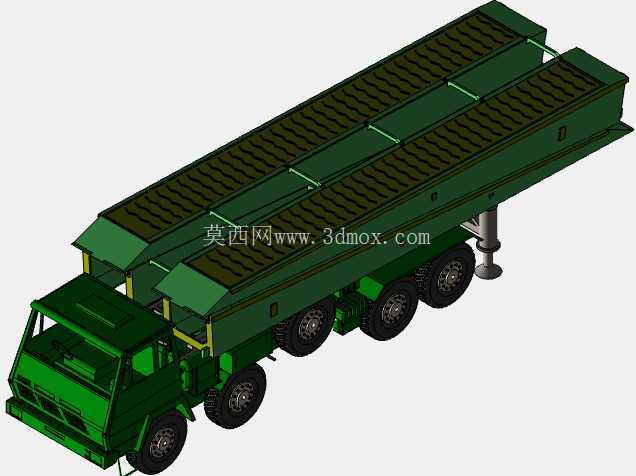

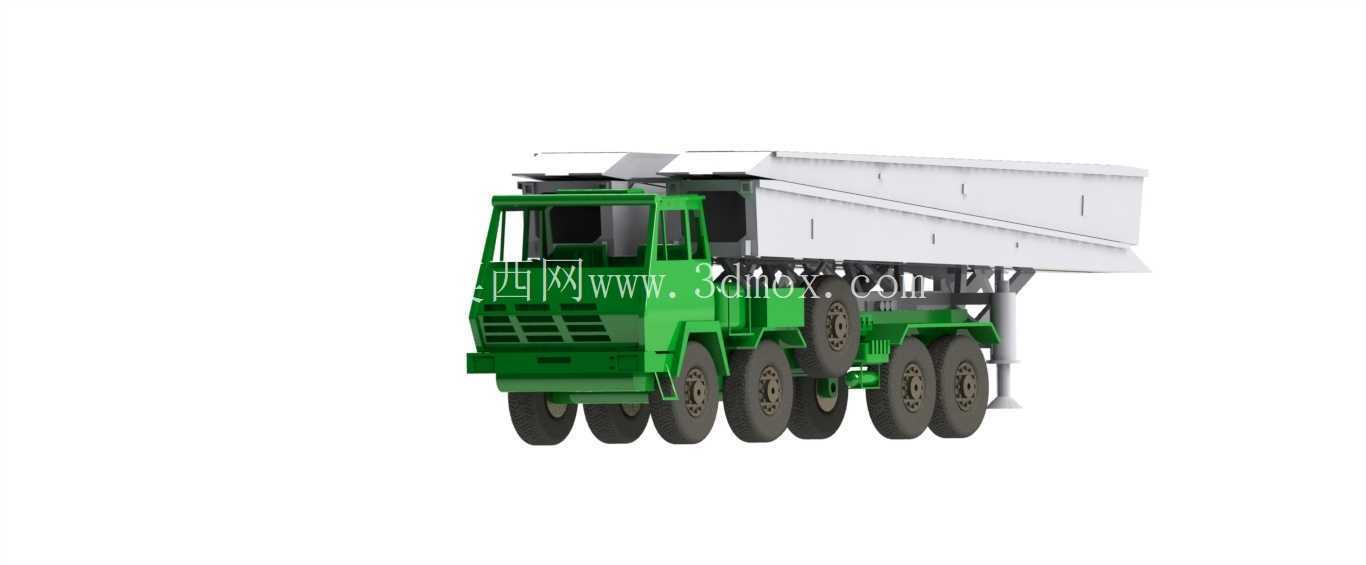

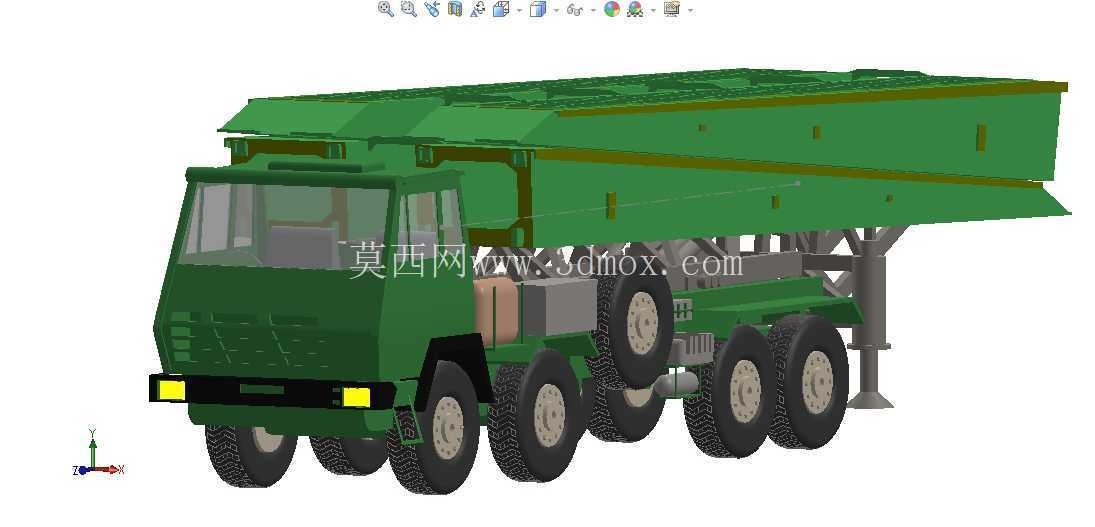

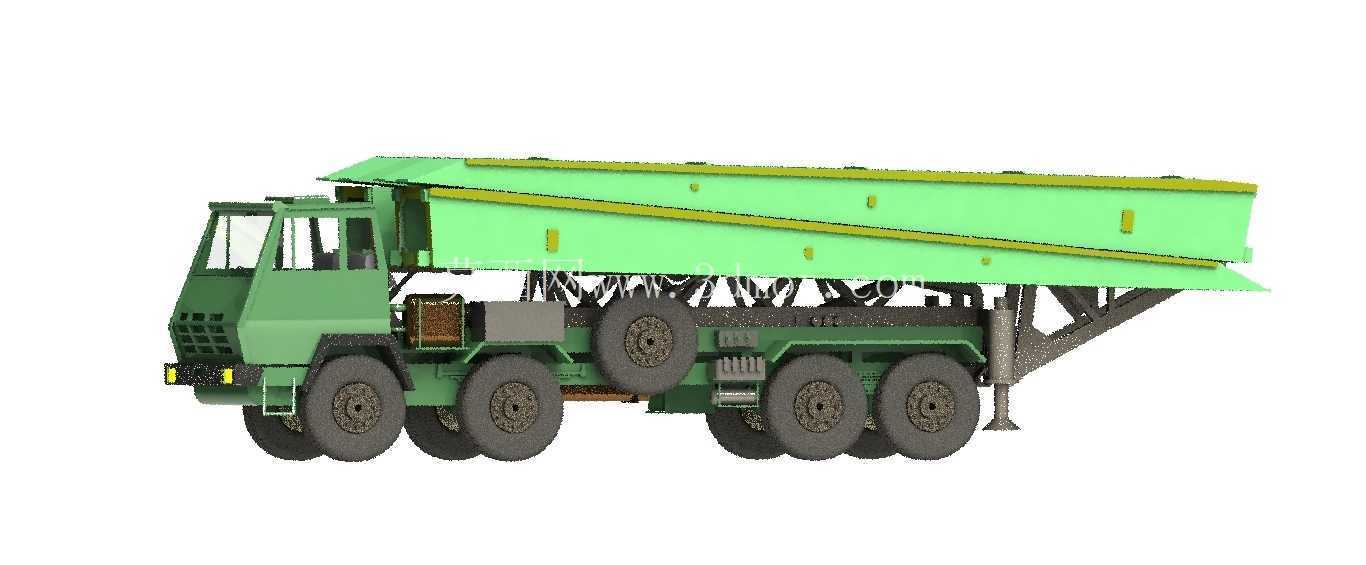

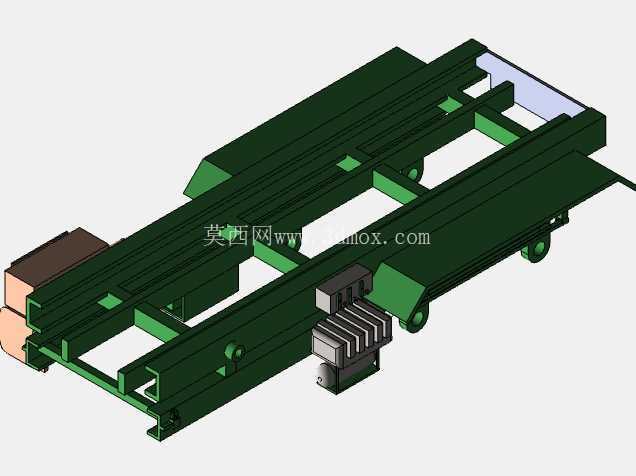

这款轮式架桥作业装备的三维建模，核心围绕野外复杂路况下的快速桥梁铺设需求展开，区别于传统履带式架桥装备的地形限制，多轴重载轮式底盘的选型，本身就是为了兼顾公路快速机动与非铺装路面通行能力，建模过程中首先要平衡的就是轴荷分配与上装作业机构的重量匹配——整车上装的折叠桥体采用分段叠放布局，行驶状态下桥体完全收纳于底盘上方的承载框架内，整体外廓宽度严格控制在公路通行限界范围内，避免机动过程中出现超宽超限问题，桥体边缘的黄色标识条在建模时做了凸起结构处理，对应实际装备上的警示标识安装位，同时也能强化叠放桥体的结构边缘刚度，减少运输过程中的磕碰变形。

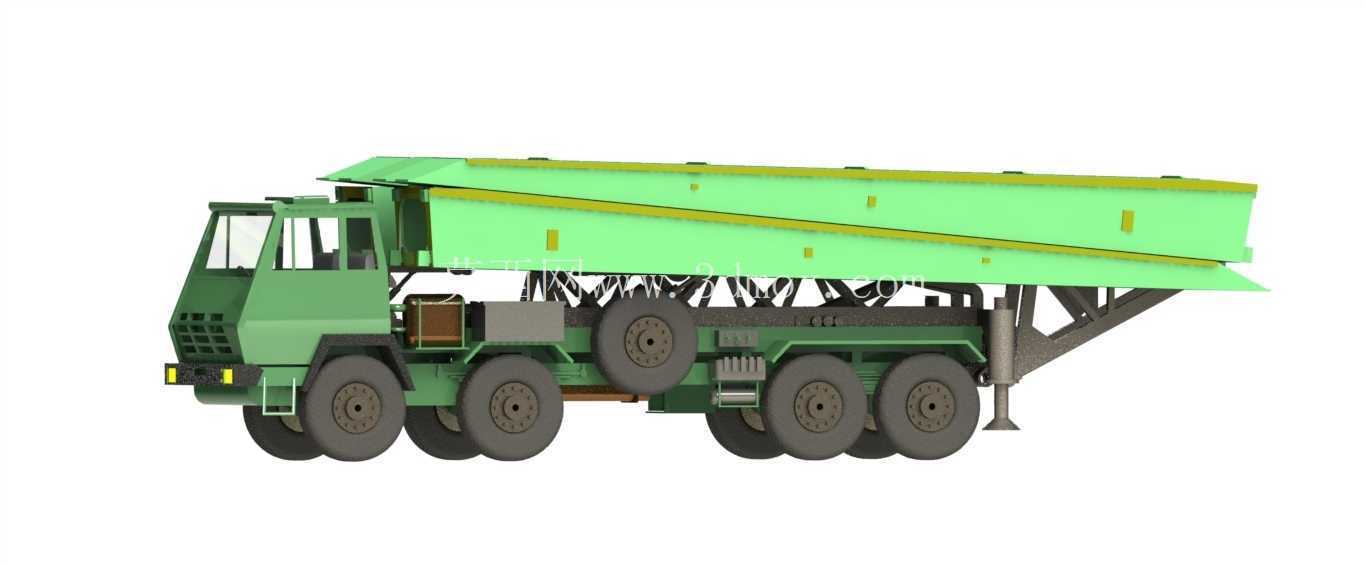

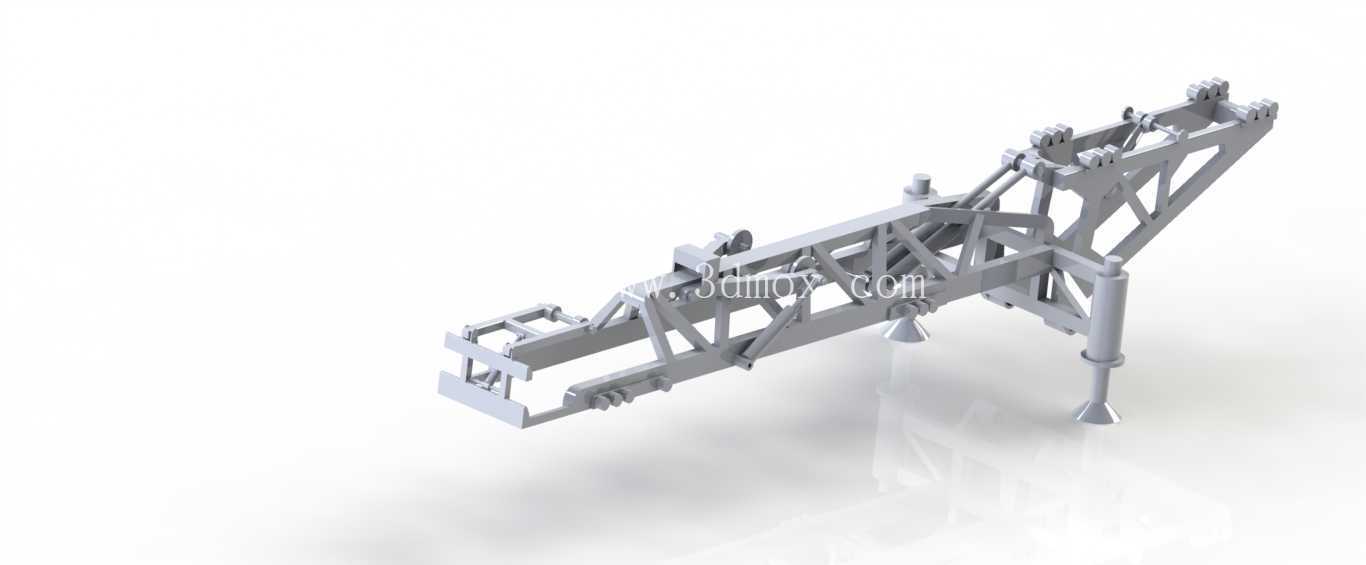

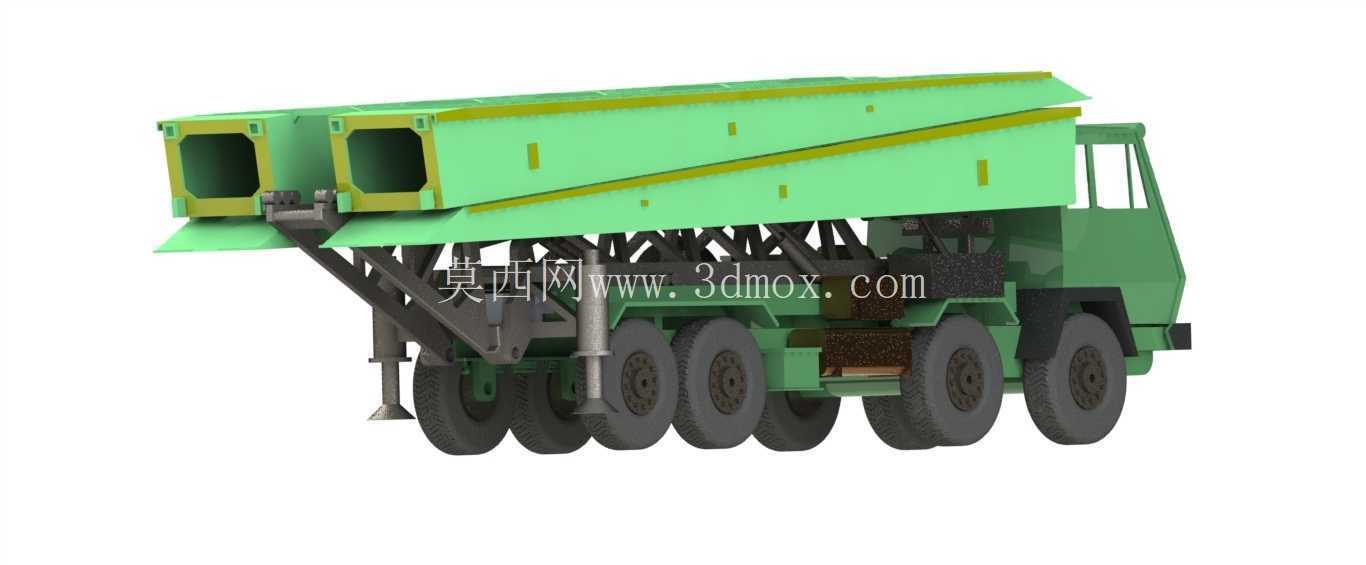

从作业功能逻辑来看，这套架桥机构的支撑腿布置在底盘中后部，建模时特意还原了支撑腿的多级伸缩结构与底部的支撑盘结构，实际作业时支撑腿伸出触地形成稳定支撑三角区，抵消桥体展放过程中的偏载力矩，避免底盘侧倾；桥体的展放采用折叠翻转+滑移推送的组合动作，建模时对每段桥体的铰接点位置做了反复校验，确保展放过程中各段桥体无运动干涉，铰接点的销轴、锁止机构都做了等比例还原，对应实际装备中桥体对接后的刚性锁止需求，展放完成后的桥体可满足轻型轮式装备、人员的快速通行需求，适用于沟壑、小型河流、破损路段的应急抢通场景。

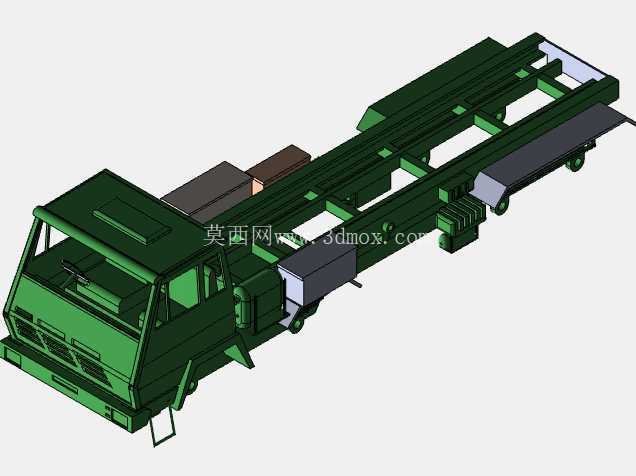

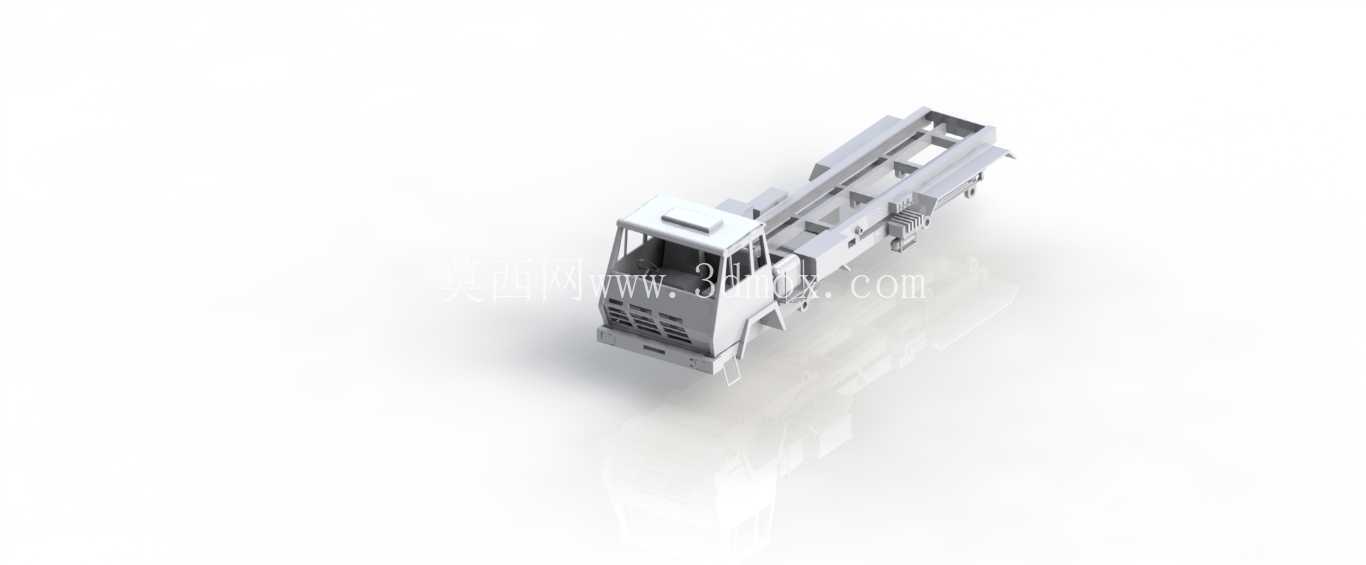

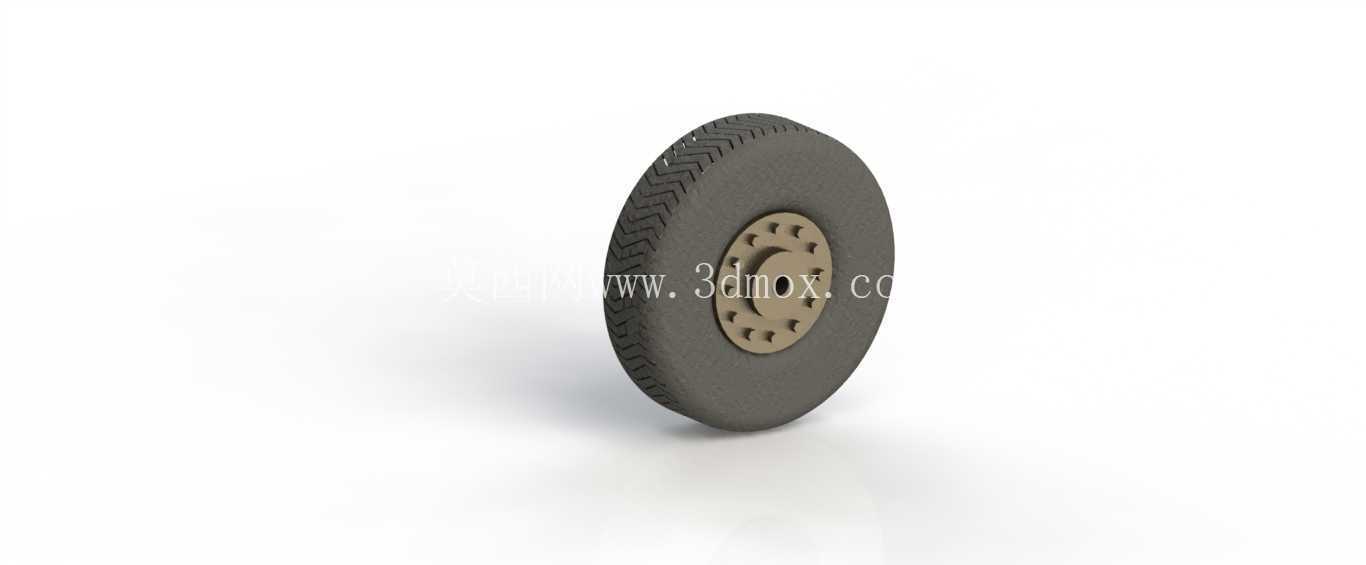

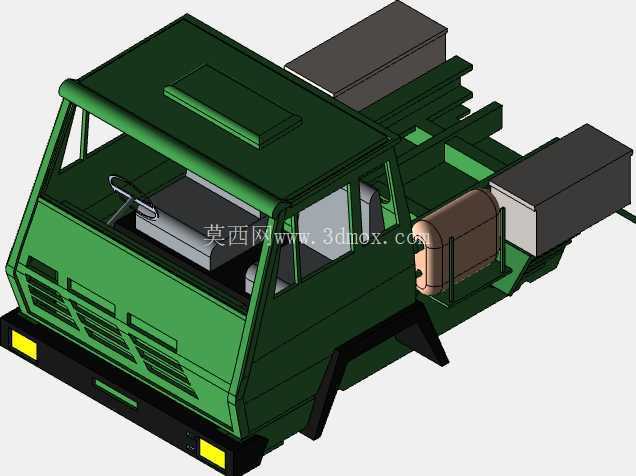

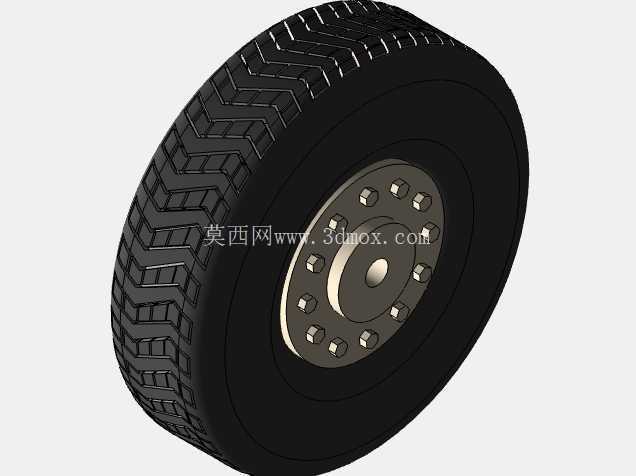

建模过程中对底盘部分的还原也贴合工程实际，多组轮胎的花纹、轮毂的螺栓连接结构都做了细节刻画，驾驶室采用平头双排布局，预留了作业人员的乘坐空间，驾驶室前部的灯具、格栅结构都参考了现役重载越野底盘的通用设计，底盘侧部的油箱、储气筒附件也做了对应布置，确保整体结构的合理性；桥体收纳状态下的固定机构在模型中也有体现，对应行驶过程中桥体与底盘的刚性连接，避免颠簸路面下桥体出现窜动。

从安装边界来看，这套架桥上装与底盘的连接采用副梁过渡结构，建模时副梁与底盘主梁的连接点位置严格对应重载底盘的上装安装孔位，不需要对底盘主梁做额外打孔改装，降低上装适配的改装成本；支撑腿的安装位置避开了底盘的传动轴、排气系统等走行部件，展放和收回过程中不会与底盘自身部件产生干涉，桥体完全展放后的长度可覆盖15米左右的跨距，完全满足常见野外障碍的通行保障需求，桥体表面的防滑凸起结构在建模时做了阵列排布，对应实际桥面板的防滑设计，保障通行过程中的附着力。

不同于民用工程架桥设备的大跨度重载设计，这款装备的定位偏向轻型应急保障，因此整体结构做了轻量化优化，桥体采用框架式蒙皮结构，在保证承载能力的前提下降低整备质量，让多轴底盘可以保留足够的机动冗余，即使在松软泥泞路面也能顺利通行；建模时对各部件的重量分配做了模拟验证，确保行驶状态下整车重心处于合理范围，高速机动时不会出现侧倾风险，作业状态下支撑腿展开后的支撑范围足够覆盖桥体展放的全部作业区间，即使在略有坡度的地形上也能通过调整支撑腿伸出长度调平作业平台，保障桥体对接精度。
