可3D打印的桥梁铺设作业工程车辆

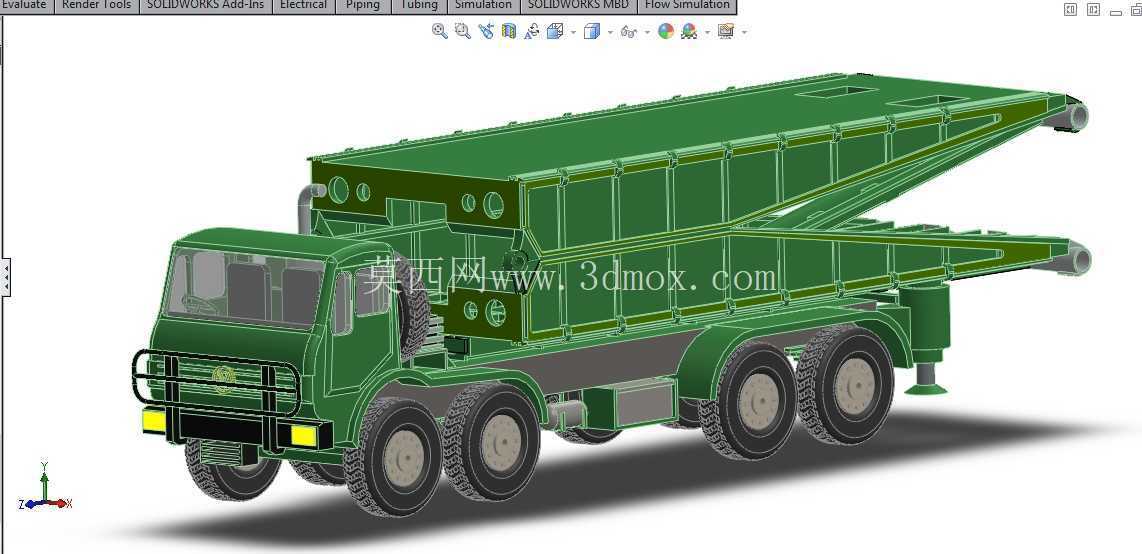

这款桥梁铺设车的三维建模完全适配FDM与光固化3D打印工艺，所有结构件均做了打印适配优化，避免了悬空角度过大、壁厚不足0.8mm的打印失效问题，拆分后的组件无需额外支撑即可完成打印，组装后可实现桥体的折叠、展开模拟动作，还原实车的作业逻辑。从实际应用场景来看，这类架桥装备主要用于野战环境下快速克服沟壑、反坦克壕、小型河流等障碍，也可在应急抢险场景中为救灾人员、轻型装备快速搭建临时通行通道，无需依赖大型吊装设备即可完成架桥作业，作业全程可由车组人员在驾驶室内完成操作，大幅降低作业人员的暴露风险。

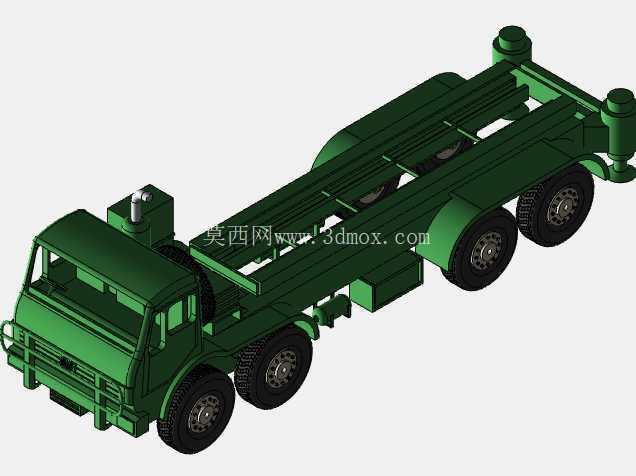

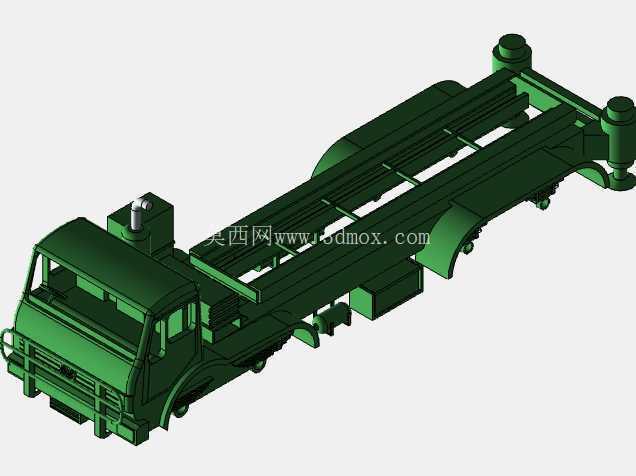

整车采用多轴重型越野卡车底盘，四组车桥均为驱动桥，匹配大花纹越野轮胎，单胎接地面积经过测算可满足松软泥泞路面的通行需求，底盘最小离地间隙预留了37mm的模型等效空间，对应实车370mm的离地间隙，可通过等效高度220mm的垂直障碍，爬坡度可达60%，满足非铺装路面的机动要求。底盘前部设置了防撞保险杠与黄色示宽标识，驾驶室采用平头设计，缩短整车长度的同时拓展了驾驶员的前方视野，驾驶室顶部预留了排气管道的安装位，侧部设置了蹬车踏板与扶手，还原实车的人机工程设计细节。

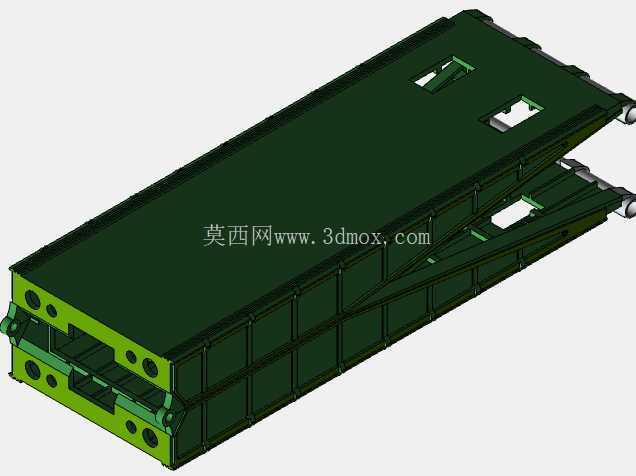

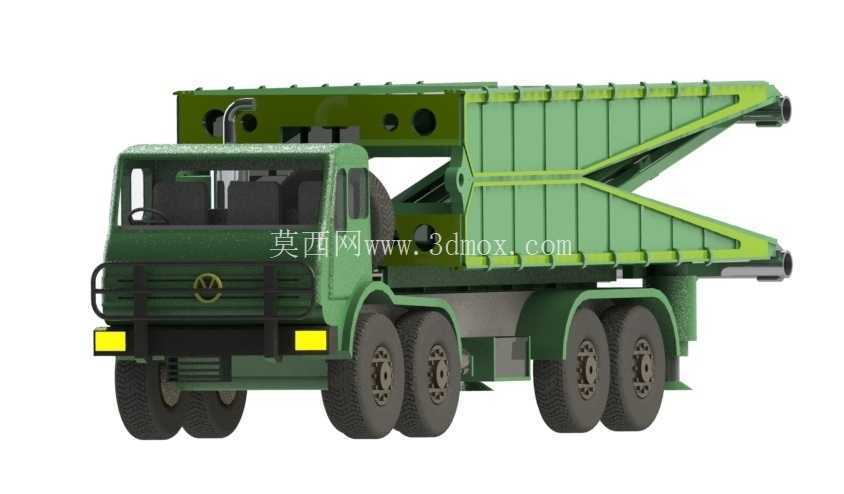

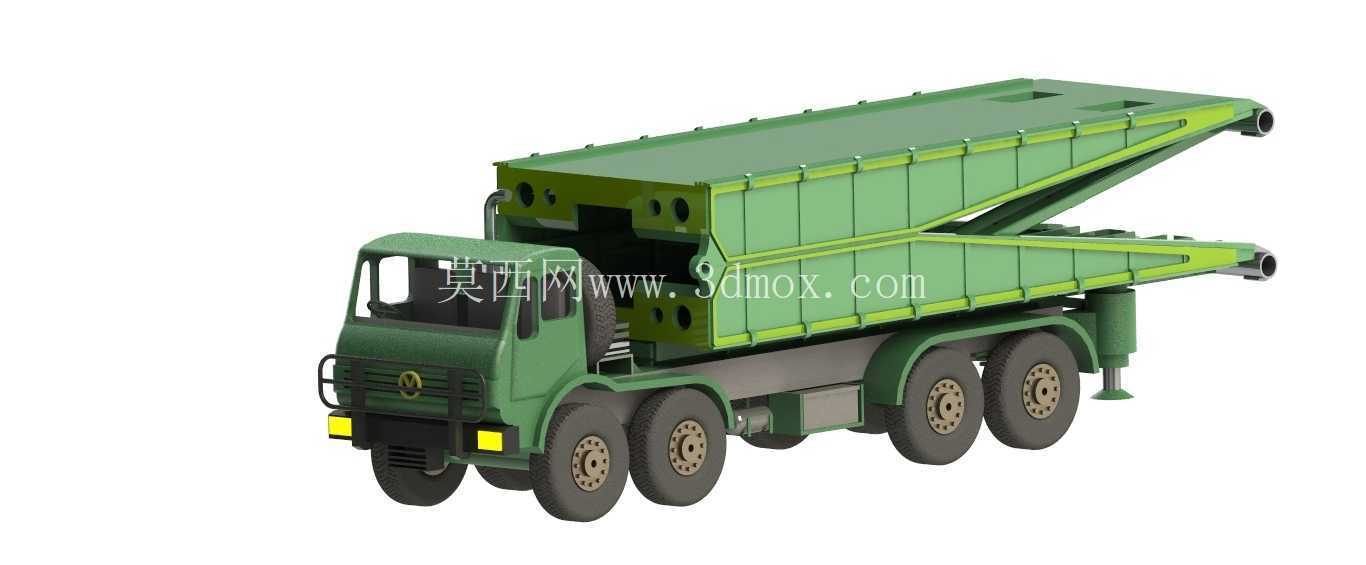

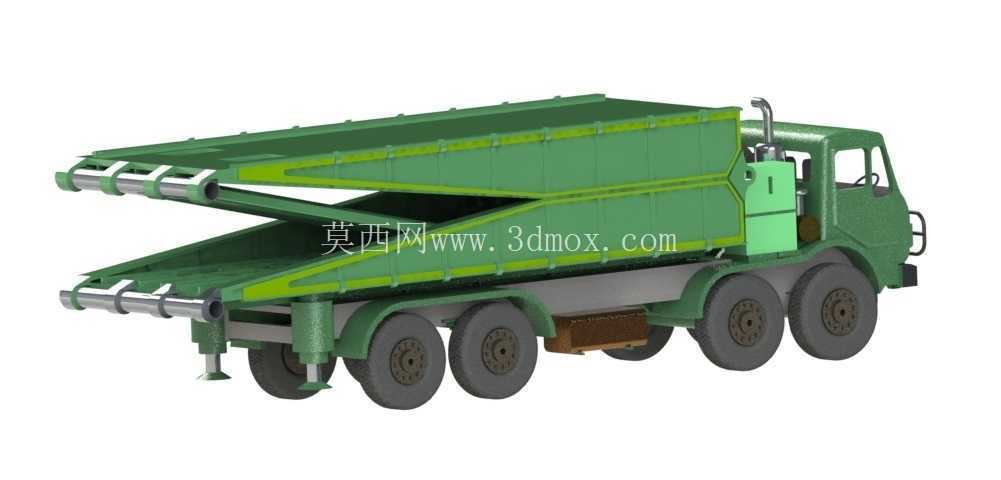

上装的桥体结构采用折叠式设计，两节桥体通过中部的铰接结构连接，非作业状态下桥体折叠收放在底盘上方的承载架上，收放状态下整车长度控制在合理范围内，满足公路与铁路运输的尺寸边界要求；作业时通过液压驱动机构将桥体向前展开，单节桥体的等效长度可满足12米跨度的沟壑跨越需求，桥体表面做了防滑纹理设计，两侧设置了限位挡边，可防止通行车辆轮组偏移滑落。桥体的折叠机构做了简化的运动仿真设计，铰接点的转动阻尼经过调整，既可以保持展开后的结构稳定性，也能顺畅完成折叠收纳动作，桥体与底盘的连接座采用模块化设计，可根据不同的桥体长度快速更换适配的连接组件。

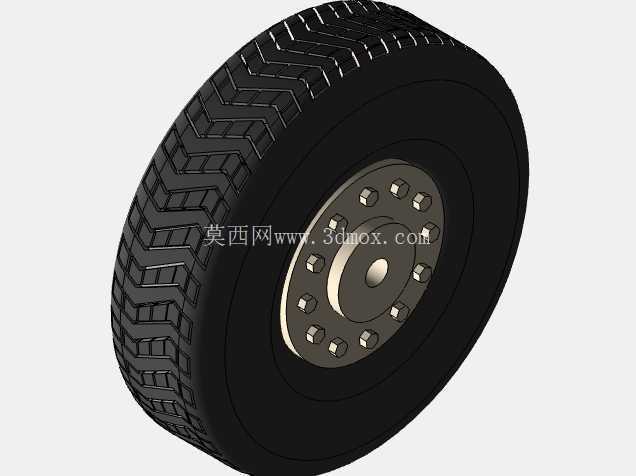

建模过程中对所有装配间隙做了公差适配，3D打印状态下相邻活动件的间隙预留0.3mm，避免打印后出现粘连无法活动的问题，所有外露的液压管路、固定螺栓、加强筋结构都做了等比例还原，桥体侧面的加强筋结构按照实车的受力分布设计，在桥体中部弯矩最大的位置做了加厚处理，对应实车的高强度钢板焊接结构，保证模型组装后的结构强度，不会因为反复展开折叠出现断裂问题。底盘的悬挂系统采用平衡式悬挂设计，相邻车桥通过平衡臂连接，可在不平路面自动调整各轮的接地压力，减少单轮载荷过大的问题，轮胎采用橡胶质感的材质渲染，胎面的花纹深度、胎侧的标识细节都做了还原，轮毂的螺栓固定结构也按照实车的布局做了等比例建模。

这款模型既可以作为3D打印爱好者的拼装摆件，也可作为装备原理演示的教学道具，所有结构的运动逻辑完全匹配实车的作业流程，通过组装调试可以直观理解折叠式架桥车的机械运作原理，建模时对所有易断裂的细小部件都做了加厚处理，比如蹬车踏板、扶手、排气管道等位置的壁厚都不低于1.2mm，保证打印成品的结构耐用性，桥体展开后的锁止结构做了简化的卡扣设计，展开到位后可自动卡合固定，无需额外的支撑结构即可保持桥体的水平状态，模拟实桥架桥完成后的承载状态。
