50mm规格可拆卸式柜体暗装铰链结构

这款50mm规格的铰链，是面向小型电气柜、通讯设备机箱、工业控制柜体这类需要频繁开合检修门的场景设计的连接部件，日常使用中主要承担柜门与柜体主体的铰接转动功能，同时兼顾快速拆卸的运维需求，在通讯基站户外柜、车间小型电控箱、桌面式仪器外壳的门体连接场景中适配性极强。从实际使用场景来看，这类带插销式转轴的铰链，不需要在柜门安装时提前完成整体预装，现场运维时只需要拔出带弯钩的限位插销，就能直接将柜门从柜体上整体取下，不需要拧动全部安装螺丝，对于内部空间紧凑、检修时需要完全移除门体的小型柜体来说，能大幅降低现场运维的操作难度，避免狭小空间内拧动螺丝时工具磕碰内部元器件的问题。

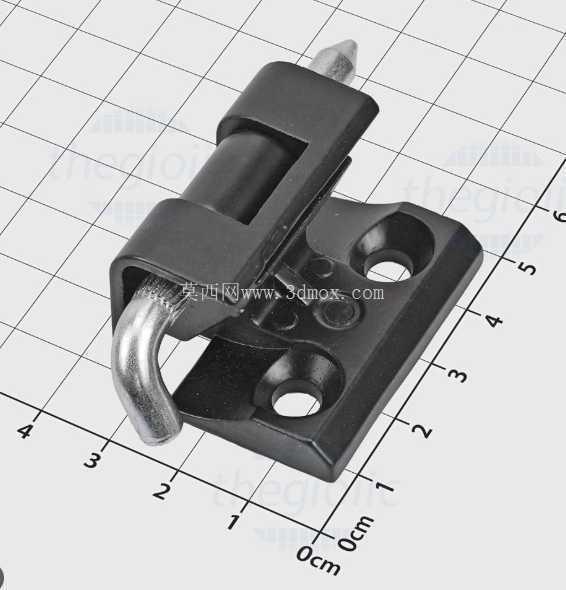

从结构设计思路来看，这款铰链采用了分体式的基座与转轴座结构，固定在柜体侧的基座部分设计了两个沉头安装孔，安装时螺丝可以完全沉入基座平面，不会突出表面刮蹭门体或者线缆；转轴部分集成了弹性限位的弯钩结构，正常闭合状态下弯钩会卡入基座的限位槽内，避免门体开合过程中转轴意外脱出，只有当人为向上拨动弯钩解除限位时，才能完成门体的拆卸，兼顾了日常使用的可靠性和运维时的便捷性。整个铰链的主体采用黑色硬质材质，表面做了哑光耐磨处理，在户外或者车间多尘环境下使用时，不容易积灰留痕，金属弯钩部分做了防锈镀层处理，长期反复插拔也不会出现锈死卡滞的问题。

从安装边界尺寸来看，这款铰链的总长度控制在50mm，安装基座的宽度不到30mm，对于柜体侧边安装空间的预留要求很低，只需要在柜体安装面预留两个对应孔距的沉头孔，在柜门侧对应位置预留转轴座的安装位即可，不需要在柜体板材上做大面积的铣槽加工，对于1.2mm到2.5mm厚度的冷轧钢柜体、ABS塑料柜体都能适配。转动结构部分采用了无外露弹簧的设计，避免了弹簧长期使用锈蚀断裂导致铰链失效的问题，转动阻尼来自转轴与基座的配合公差，开合过程中没有多余的旷量，门体关闭后不会出现晃动异响的问题。

在实际选型适配时，这类铰链单只可以承受3kg左右的门体重量，单扇门搭配两只对称安装的话，可以适配重量在6kg以内的小型柜门，完全满足小型通讯机箱、电气控制箱的门体承重需求。和普通外露式合页不同，这款铰链安装后大部分结构隐藏在柜门与柜体的接缝内侧，从柜体外部看不到安装螺丝，既提升了柜体外观的整体性，也能避免外部人员随意拧动螺丝拆卸柜门，提升了设备的整体安全性。在建模还原这类铰链结构时，需要特别注意转轴与基座的配合间隙，预留0.1mm到0.15mm的装配公差，避免实际生产装配时出现转轴卡滞无法转动的问题，同时安装孔的位置需要和常用的小型柜体安装孔位做通用化匹配，降低用户的二次改造成本。
