M6规格滚花平头铆接紧固件结构

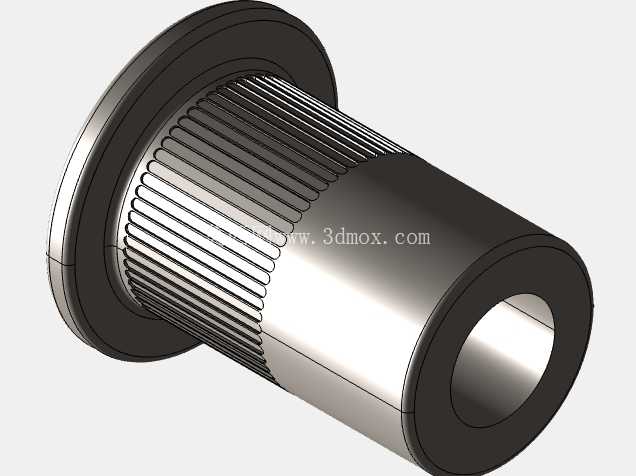

　　做结构设计快十年，铆螺母这类小件是薄板连接场景里绕不开的标准件，尤其是M6这个规格，几乎是通讯机柜、钣金机箱、薄壁型材装配里的常客。很多刚入行的工程师做薄板连接时总想着直接攻丝，却忽略了0.5到3mm厚度的板材根本攻不出足够啮合长度的螺纹，强行攻丝不仅牙型强度不足，反复拆装几次就会滑牙，后期维护时整个板材连接位直接报废，反而增加整机的返修成本。这款M6铆螺母的设计核心，就是解决薄壁基材上无法形成可靠内螺纹的痛点，安装时不需要在板材背面预留操作空间，从单侧放入预冲好的安装孔后，通过拉铆工具让螺母尾部膨胀变形，在板材背面形成一圈均匀的凸起压边，和头部的法兰面一起把板材牢牢夹在中间，形成不会转动、不会松脱的内螺纹基座。从结构细节来看，这款铆螺母的柱身做了全周竖纹滚花，很多新手会觉得滚花只是为了好看，实际在拉铆完成后，滚花纹路会嵌入安装孔的孔壁，哪怕承受较大的径向扭转力，螺母也不会在孔内跟转，尤其是在通讯设备这类需要反复拆装面板、接线端子的场景里，跟转的铆螺母会直接导致整个连接位失效，滚花结构就是为了规避这个问题。头部的法兰盘做了平整的承压面设计，安装后法兰面完全贴合板材表面，不会出现局部压痕或者应力集中，对于表面做了喷塑、阳极氧化处理的钣金件来说，平整的法兰面不会破坏表面涂层，也能保证连接后的面板平整度，不会出现局部凸起影响外观装配的问题。

　　做三维建模时，这类标准件的建模重点不是还原外观，而是要把安装边界尺寸做准确：首先是安装孔的推荐孔径，M6铆螺母对应的安装孔要控制在8.1到8.3mm之间，孔位公差太大容易导致拉铆后压边不均匀，公差太小则螺母无法顺利放入，自动化装配线上还会出现卡料的问题；其次是铆接后的板材适用厚度，这款结构适配1.0到2.5mm的冷轧钢板、铝合金板或者覆铝锌板，设计时如果板材厚度超出这个范围，要么拉铆后膨胀量不足导致拉脱力不够，要么膨胀过度导致柱身变形、内螺纹乱牙。内螺纹部分要严格按照6H级公差建模，很多人下载的标准件模型螺纹是简化的装饰面，实际做装配干涉检查时根本发现不了问题，等到实际装配时才发现螺栓拧不进去，反而耽误打样进度。

　　从实际应用场景来说，这类M6铆螺母除了通讯机柜的装配，在新能源充电桩外壳、自动化设备的钣金护罩、轨道交通的车内装饰板连接里也大量使用，相比焊接螺母，它不需要做焊后表面处理，不会出现焊渣飞溅、焊接变形的问题，也不会因为焊接高温导致板材表面涂层烧坏；相比压铆螺母，它不需要设备提供大吨位的压装力，现场施工时用手动拉铆枪就能完成安装，售后维护场景下哪怕是没有大型设备的现场，也能快速完成更换。设计选型时还要注意，不同材质的铆螺母拉脱力和扭矩值差异很大，钢质的M6铆螺母拉脱力通常能达到12kN以上，足够满足大部分静态连接的强度需求，如果是用在有振动的设备上，还要在螺纹配合处加涂螺纹锁固胶，避免长期振动下螺栓松脱。

　　建模时还要把拉铆后的变形区域做出来，很多工程师做装配校验时只放未变形的铆螺母模型，没有考虑尾部膨胀后的尺寸，导致设计时预留的背面空间不足，拉铆后膨胀部分顶到内部的线束或者元器件，实际生产时才发现干涉，只能临时改孔位或者调整内部器件位置，拖慢项目进度。另外，法兰面的厚度也要准确还原，M6规格的法兰厚度通常在1mm左右，设计时如果面板和内部框架的间隙留得太小，法兰面会顶住框架导致面板装配不到位，出现缝隙不均匀的问题。很多人觉得标准件不需要仔细建模，直接调用标准库就行，但实际项目里往往就是这些不起眼的小件尺寸偏差，导致整个装配环节出问题，把每个安装边界、配合公差都在模型里还原准确，才能在设计阶段就把潜在的装配问题排查掉，减少后期打样改模的成本。
