科幻影视道具克林贡匕首结构设计

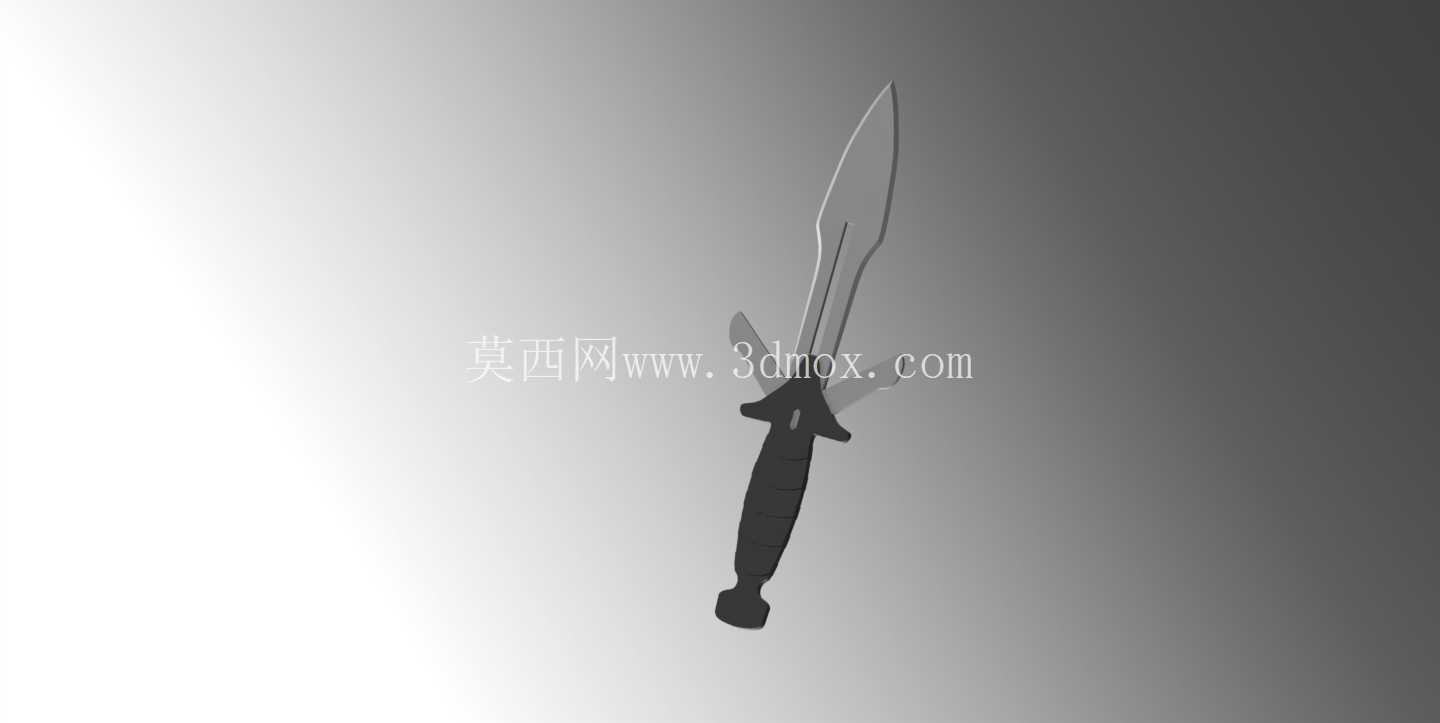

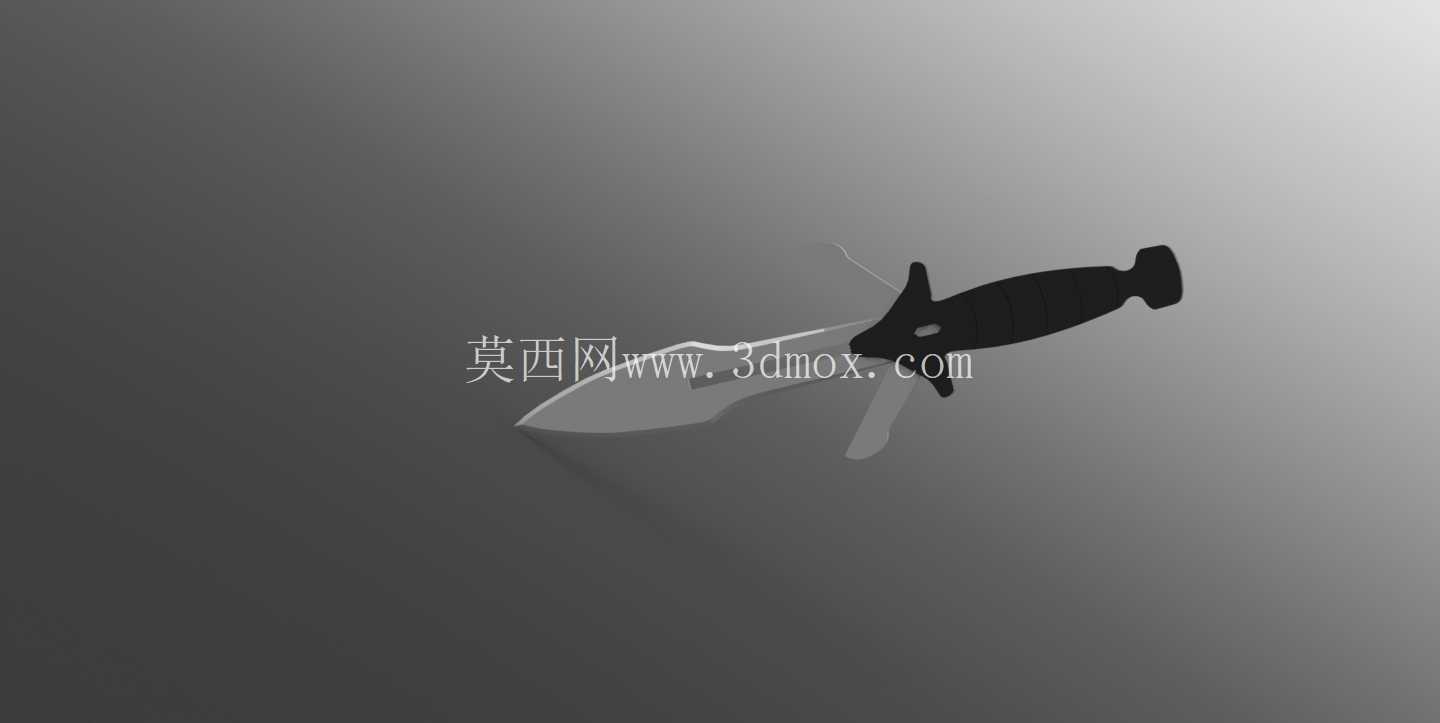

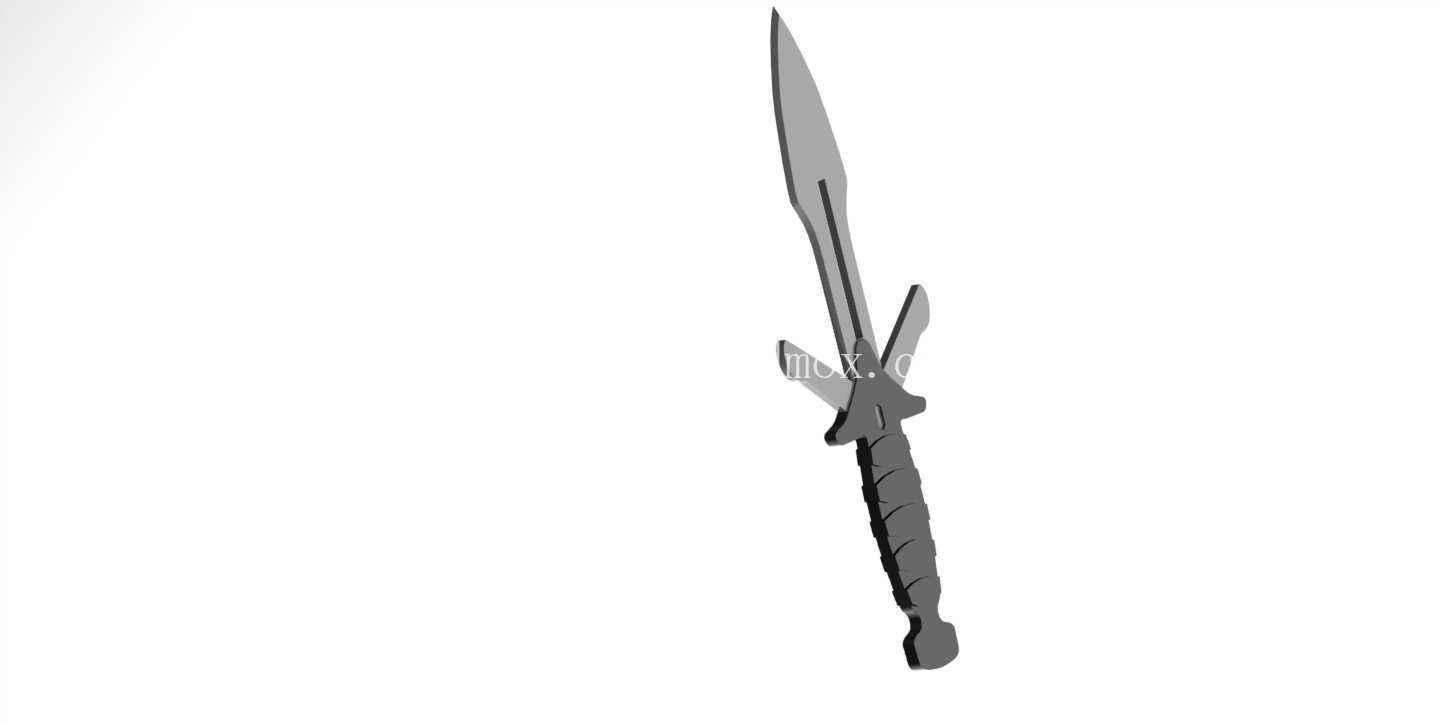

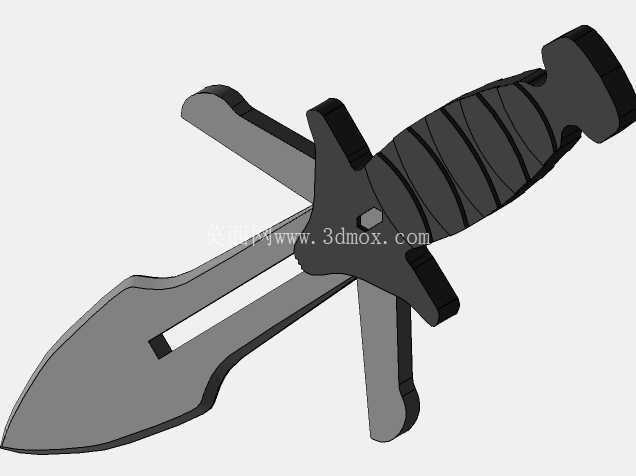

　　这款克林贡匕首的三维结构设计，核心服务于科幻影视道具制作、主题周边衍生品开发以及cosplay装备定制场景，在实际落地应用中，可直接对接3D打印、硅胶翻模、金属精铸等多种加工工艺，为道具制作环节提供精准的结构参照，避免传统手工打样反复修模的冗余工序。从功能特性来看，该匕首整体采用对称式双刃布局，刃部设置有居中的血槽结构，既还原了科幻设定中克林贡武器的凌厉视觉特征，也在实体道具制作时能够有效平衡刃身重量，避免整刀出现重心偏斜的问题，握持时的重心落点恰好位于护手与握柄衔接位置，符合近身握持道具的人机工程要求，长时间持握不会出现腕部酸胀的问题。

　　设计过程中首先对原作设定中的D'k Tahg造型特征做了工程化拆解，没有直接照搬概念图的平面轮廓，而是将刃部的曲面做了连续过渡处理，刃口位置预留了0.3mm的钝边厚度，适配影视道具的安全规范要求，避免拍摄或展示过程中出现划伤风险；护手部分采用了双侧突出的异形结构，三个方向的突出棱边均做了R1.5的圆角处理，既保留了原作的攻击性视觉特征，也满足实体道具的安全使用标准。

　　握柄部分采用了分段式的防滑纹理设计，每段防滑槽的深度控制在1.2mm，间距4mm，握持时手指能够自然卡入纹理间隙，即便佩戴皮质手套操作也不会出现打滑问题；握柄尾部的尾盖结构做了可拆卸式的结构预留，若用于功能性道具制作，可在尾盖内部置入发光模块、音效模块，实现道具的声光效果拓展，安装时仅需通过M2的内六角螺丝即可完成固定，拆装维护十分便捷。外形尺寸方面，整刀总长度控制在280mm，其中刃部长度160mm，握柄长度105mm，护手位置最大宽度65mm，整体安装边界控制在290mm70mm25mm的长方体空间内，适配常规FDM3D打印机的成型尺寸，无需拆分打印即可一次性完成整刀主体的加工，若采用金属加工工艺，该尺寸也适配常规线切割、CNC精雕的加工行程，无需额外定制工装夹具。

　　刃部的曲面建模采用了多截面放样的构建逻辑，从刃尖到护手位置的截面厚度从0.8mm逐步过渡到4mm，保证刃部既有足够的视觉锋利感，又具备实体道具所需的结构强度，正常握持挥舞时不会出现刃部弯折断裂的问题；护手与刃身、握柄的衔接位置均做了渐变过渡处理，没有出现直角拼接的结构死角，后续做表面喷涂、做旧处理时不会出现积漆问题，能够更好地呈现金属质感的表面效果。在结构装配逻辑上，整刀采用了分体式组装设计，刃身、护手、握柄、尾盖四个部件可分别加工后通过过盈配合加环保胶水粘接固定，也可根据加工需求调整为整一体打印结构，不同加工场景下的适配性较强；针对不同的使用场景，若用于静态展示摆件，可将整刀重量控制在180g左右，采用树脂打印加金属涂装即可达到理想的展示效果，若用于影视拍摄的动作道具，可将内部设置铝合金芯骨，外部包裹软质硅胶材质，既保证道具的形态还原度，又能满足动作戏拍摄的安全要求。设计过程中还对整刀的受力情况做了简化校核，当握柄位置固定，刃部承受15N的侧向力时，最大形变位置出现在刃尖处，形变量不超过0.2mm，完全满足道具使用的强度要求，不会出现正常使用下的结构损坏问题。
