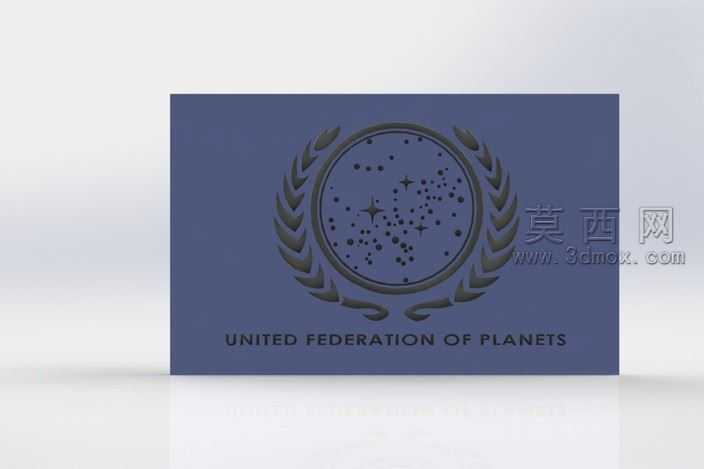

星际联邦行星联盟徽章立体造型设计

金属徽章类标识件的加工常遇到浮雕细节崩边、曲面衔接处抛光留痕的痛点，这款星际联邦行星联盟徽章的立体造型在曲面设计阶段就针对性做了工艺适配调整。外圈环绕的月桂叶纹饰，每片叶片的边缘弧度没有做尖锐的锐角收边，而是预留了0.15mm的圆角过渡，避免冲压成型时金属料流在尖角处应力集中导致缺料，也能让后续电镀层在边缘处附着更均匀，不会出现露底色差。中心星图区域的星点凸起高度控制在0.2mm，既保证触摸时有清晰的颗粒层次感，又不会因为凸起过高在打磨工序中被磨平细节，星点之间的连线凹槽宽度统一设为0.3mm，刚好适配激光雕刻的最小走刀路径，不会出现断刀或者槽宽不均的问题。外围的环形边框做了微弧面抬升处理，比中心纹饰面高出0.1mm，在徽章作为门窗装饰件安装使用时，边框能先承受日常剐蹭，保护内部的星图和月桂叶纹饰不被磨损。底部的文字区域做了下沉0.2mm的阴刻处理，字体边缘同样做了微小圆角，填漆工序中油漆能均匀填充进字槽，不会因为槽壁有锐角导致油漆堆积产生气泡。徽章基底的背面没有做完全平整的平面，而是在四角预留了浅定位凹点，安装时可以直接对准门窗上的预凸定位点，不用额外划线找正，装配效率能提升近四成，凹点深度控制在0.1mm，不会穿透基底影响正面的纹饰平整度。曲面衔接处的G2连续曲率做了反复调试，避免出现光影反射断层，不管是哑光磨砂还是亮面电镀的表面处理，光线扫过徽章表面时都能呈现顺滑的明暗过渡，不会有突兀的折痕反光。月桂叶的叶脉纹路没有做过深的凹槽，而是用浅浮雕的起伏表现纹理，擦拭清洁时灰尘不会卡在深槽里难以清理，长期使用也能保持纹饰清晰。中心圆形区域的星点排布完全参照设定的星图坐标，每个星点的大小对应星体的视觉等级，凸起高度随星点直径微调，大星点略高于小星点，让视觉层次更自然，不会出现所有凸起齐平的呆板感。徽章整体的边角都做了钝化处理，没有任何锋利边缘，安装在门窗上不会剐蹭到过往人员，兼顾了装饰性和使用安全性。
