F35战机推力矢量旋转喷管结构设计

在军用航空动力系统的结构设计领域，推力矢量喷管是提升战机超机动性能的核心功能部件，本次呈现的旋转喷管结构，正是针对短距/垂直起降战机的动力转向需求完成的结构设计方案。从实际装机应用场景来看，这类旋转喷管主要布置在机身中部升力风扇与主发动机的动力传输路径末端，在战机进行短距起飞、垂直降落、低速超机动飞行时，通过喷管的角度偏转改变发动机喷射气流的方向，为战机提供垂直方向或多维度的推力分量，弥补固定喷管仅能提供轴向推力的局限，让战机无需依赖长距离跑道即可完成起降作业，同时在近距离空战中实现过失速机动动作，抢占战术优势位置。

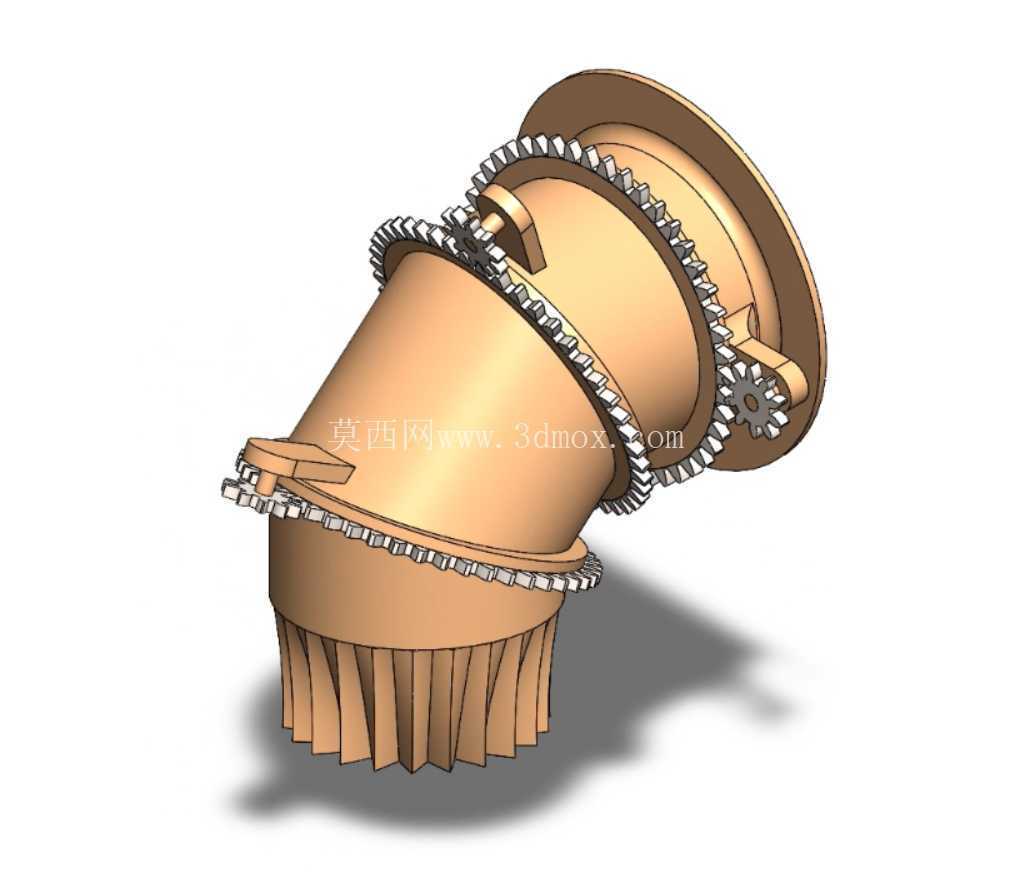

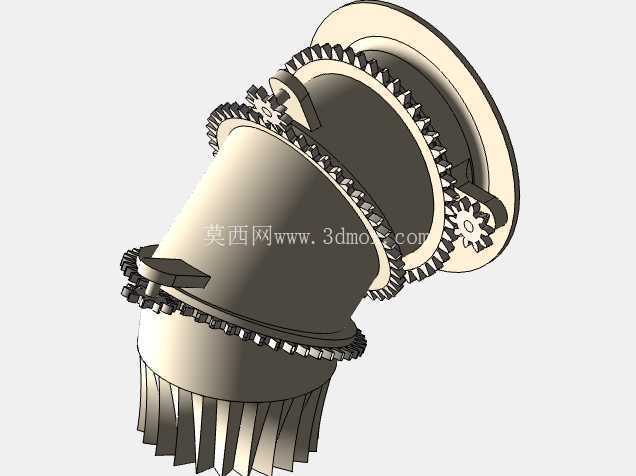

从功能特性层面拆解，该喷管结构采用多组齿轮啮合的传动方案实现偏转动作，外层布置的环形齿圈与驱动小齿轮配合，可将驱动电机的扭矩平稳传递到喷管筒体，带动整个喷管段沿预设转轴完成0到90度以上的角度偏转，偏转过程中齿圈的多齿啮合特性可保证传动过程无卡滞、间隙可控，避免气流推力波动带来的机身姿态失稳。喷管筒体采用分段式承力结构，靠近发动机一侧的法兰安装边设置了均匀分布的连接孔位，可与上游发动机排气段的机匣完成刚性连接，安装边的端面平面度、孔位同轴度均按照航空部件的装配公差要求设计，保证高温高压燃气不会在连接位置出现泄漏。喷管出口段设置了锯齿形调节片结构，一方面可在喷流射出时对气流进行梳理，降低喷气噪声与红外辐射特征，另一方面在喷管偏转过程中，调节片可随筒体角度同步调整，保证出口流场的均匀性，避免推力损失过大。

设计过程中，首先需要平衡喷管的结构强度与重量控制要求，筒体主体采用耐高温合金材料的薄壁结构设计，在保证可承受高温燃气冲刷、传动载荷冲击的前提下，尽可能降低结构重量，减少战机的死重占比。传动齿轮的参数选择经过多轮迭代，模数、齿宽、压力角的匹配既满足大扭矩传递的强度要求，又控制齿轮组的整体体积，避免占用过多机身内部安装空间。安装边界的设计充分考虑了机身内部的周边设备布局，喷管偏转过程中的最大外轮廓包络线经过反复校核，不会与周边的管路、线缆、机身结构件发生运动干涉，同时预留了足够的维护操作空间，方便地勤人员在日常保障中对传动齿轮、密封结构进行检查与更换。

从实际使用的工况出发，设计时还考虑了高温环境下的结构热变形补偿，各连接位置预留了合理的热膨胀间隙，避免喷管在高温燃气持续作用下出现结构卡滞。密封结构采用多道耐高温密封件组合的方案，在喷管的转动连接位置阻断燃气泄漏路径，防止高温燃气窜入机身内部损坏机载设备。整个喷管的运动路径经过运动学仿真验证，偏转过程的角速度、角加速度曲线平滑，驱动负载波动控制在合理范围内，可与战机的飞控系统完成信号匹配，根据飞行员的操作指令实时调整喷管偏转角度，实现推力方向的精准控制。这类旋转喷管的结构设计逻辑，也可推广到其他需要矢量推力控制的航空、航天动力装置中，为不同类型的飞行器提供推力转向的结构解决方案。
