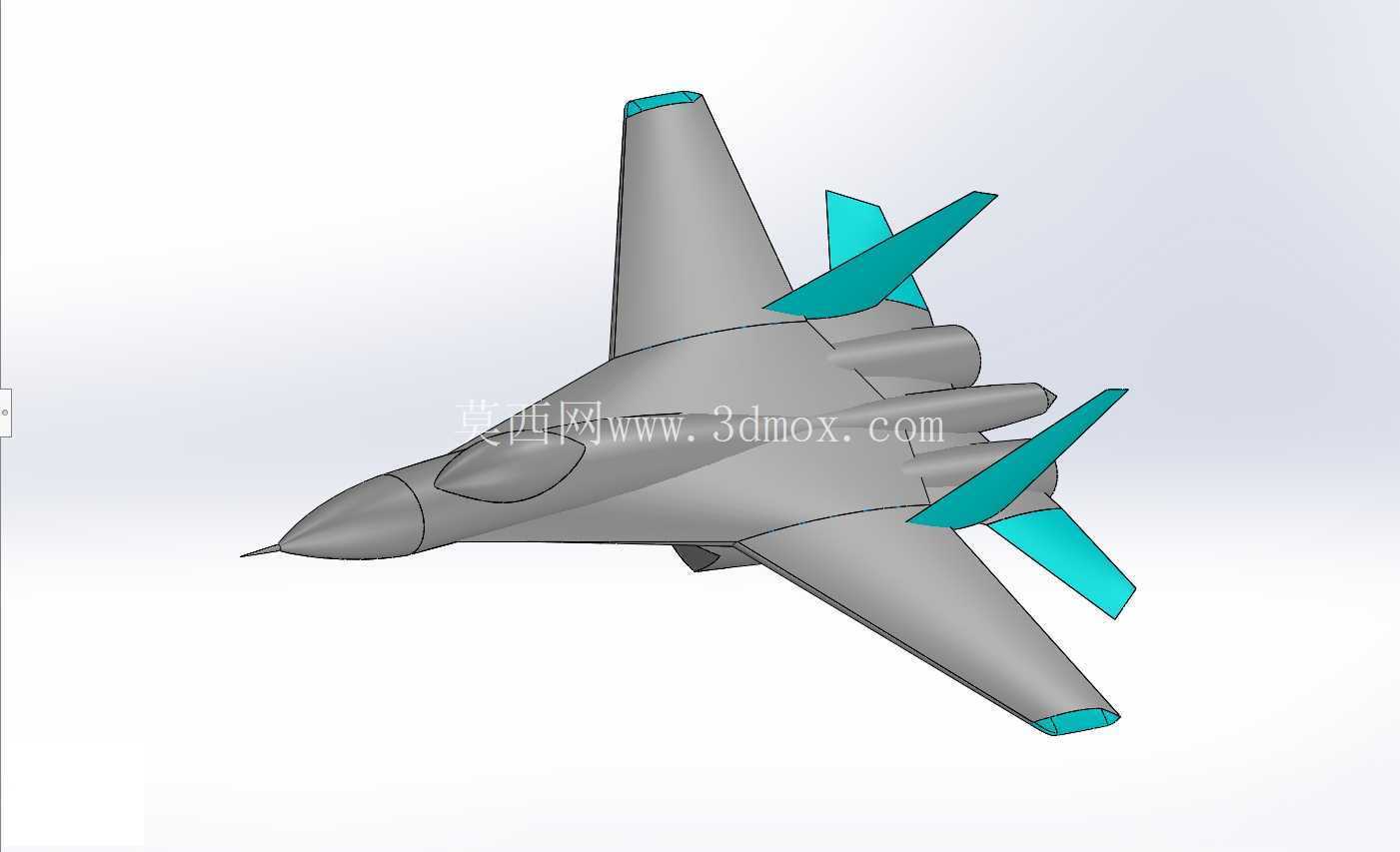

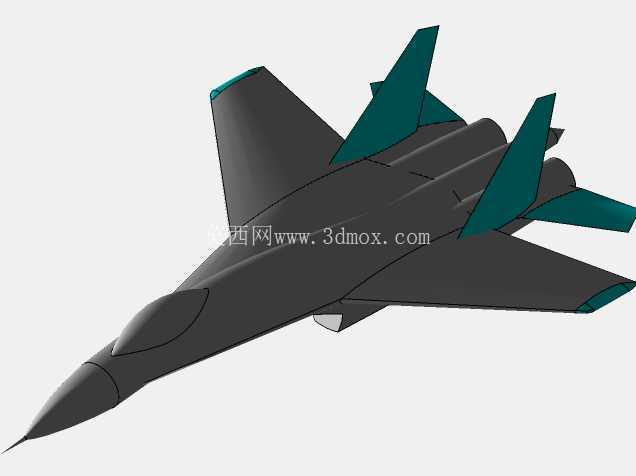

苏27战斗机外观结构三维数模

　　该模型还原了苏27战斗机的整机气动外形与外部结构布局，可用于航空科普展示、航模设计参考、影视动画素材制作、军事装备仿真演示等场景，在航模研发环节，可依托该数模核对整机翼身融合布局的曲面连续性，避免手工测绘出现的翼型偏差，保障缩比模型制作时的气动稳定性。从实际用途来看，这类整机外观数模能够帮助结构设计人员快速理解重型歼击机的翼身融合设计逻辑，尤其是边条翼与主翼的过渡曲面、双发吊舱与机身的衔接结构、双垂尾的安装倾角与位置关系，都在模型中做了完整还原，不需要额外查阅零散的外观测绘资料就能掌握整机的外部轮廓边界。

　　设计过程中优先保障了气动曲面的顺滑度，机身头部的雷达罩锥角按照实机的气动修形逻辑做了渐变处理，从机头尖点到座舱盖后方的机身背部曲面，全程保持G2连续，没有出现曲面拼接的棱角断层，能够满足渲染展示、3D打印缩比样机的表面质量要求。主翼采用了后掠翼布局设计，翼尖做了切角处理，模型中还原了主翼前缘后掠角、后缘前掠角的实际角度，翼面与机身的融合段做了平滑过渡，没有生硬的拼接棱线，还原了实机翼身融合体的升力体设计特征。尾翼部分包含全动平尾与双垂尾结构，垂尾带有外倾角度，平尾的安装位置与发动机舱的衔接关系完全匹配实机布局，尾翼的翼型厚度做了等比例缩放，既保证了外观辨识度，也避免了薄壁结构在3D打印时出现的强度不足问题。

　　动力舱部分采用了并列双发布局，两个发动机吊舱从机身中部延伸至机尾，吊舱的外部曲面做了收腰处理，与机身中部的气动修形段自然衔接，尾喷口的圆形轮廓做了等比例还原，能够直观展示双发战机的动力舱布局特征。座舱部分的水泡形座舱盖做了透明件的结构区分，座舱盖与机身的贴合缝、风挡的倾角都按照实机比例还原，能够满足仿真展示时的细节辨识度要求。整机的外形尺寸按照实机比例做了适配，建模时预留了后续改装内部结构的安装空间，机身内部从雷达罩后方到发动机舱前端的区域，保留了足够的腔体空间，可根据需求加装航电设备模型、起落架收放结构、动力系统组件，不需要对原有外观曲面做大幅度修改。起落架舱的位置在模型中做了轮廓标识，主起落架舱位于机翼根部与发动机舱的衔接位置，前起落架舱位于机头下方，后续加装起落架结构时可直接依托现有轮廓做内部结构设计，不需要重新定位安装边界。模型的尾翼与主翼的相对位置经过核对，垂尾的高度、平尾的展长都与机身长度保持正确的比例关系，不会出现外观比例失调的问题，在做飞行姿态动画演示时，能够准确还原实机的各气动面位置关系。机身表面的气动减速板位置也做了轮廓预留，位于机背中部区域，后续可根据演示需求做开合结构的动画设计，不需要额外修改机身曲面。对于航模设计从业者来说，该模型可直接作为缩比制作的外形基准，按照实际制作的翼展尺寸缩放后，就能得到准确的外形轮廓，省去了大量曲面测绘的时间，尤其是翼身融合段的复杂曲面，手工建模很容易出现曲面不光顺的问题，直接依托该数模做壁厚抽壳、内部加强筋布置，就能快速得到可用于3D打印或者模具制作的数模文件。在航空教学场景中，该模型可用于讲解第三代战斗机的气动布局特征，直观展示翼身融合设计、边条翼增升、双垂尾稳定的结构特点，相比平面图纸更有空间立体感，能够帮助学员快速理解重型歼击机的外形设计逻辑。

　　做军事仿真演示内容时，该模型的曲面质量能够满足近距离渲染的要求，不会出现曲面破面、棱角失真的问题，可直接导入渲染软件做材质贴图、场景搭建，制作飞行演示、装备展示类的可视化内容。建模过程中对所有曲面做了公差统一处理，相邻曲面的拼接公差控制在0.01mm以内，不会出现导入其他三维软件后破面的问题，所有的外观特征都做了参数化保留，后续修改翼展、机长尺寸时，可通过参数调整快速得到不同比例的模型，不需要重新绘制曲面。机身的棱线、翼面的前后缘都做了适当的圆角处理，避免3D打印时出现尖锐边缘的翘曲问题，同时也更贴近实机的工艺圆角特征，不会出现过于锐利的失真棱角。
