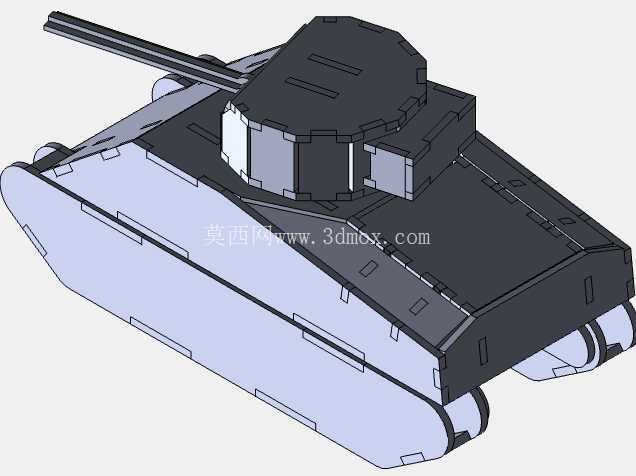

适配激光切割加工的M4谢尔曼坦克拼装造型

这款M4谢尔曼坦克造型的设计核心是面向激光切割加工场景做全流程适配，所有结构件均采用等厚板材拼接逻辑设计，无需额外的曲面加工或者注塑开模环节，仅靠常规平面激光切割设备加工对应厚度的板材，即可完成全部零件的制备，大幅降低了实体模型的制作门槛，既可以作为青少年科创教育的实操加工案例，也能作为军事主题文创摆件的生产方案，适配亚克力、椴木层板、薄冷轧钢板等多种常见激光切割加工材料。

从实际用途来看，该设计既可以满足军事模型爱好者的手工拼装需求，也可作为科普教具用于国防教育、机械结构认知的课堂场景，拼装完成的成品可作为静态展示摆件放置于展柜、桌面，零件之间的拼接结构经过反复调试，不需要额外粘接剂即可实现稳固卡合，也可根据展示需求在拼接面涂抹专用胶水做永久固定。

功能特性层面，设计时还原了M4谢尔曼坦克的核心识别特征：包括车体前部的倾斜装甲布局、炮塔的整体轮廓、外置的长身管火炮、车体两侧的履带造型结构，同时为了适配激光切割的加工特性，所有零件均做了无锐角工艺处理，避免切割后零件边缘出现应力集中或者划伤拼装者的问题；拼接卡槽的公差经过多轮打样校准，预留了0.1-0.2mm的装配间隙，适配不同切割设备的加工精度误差，即便是入门级激光切割机加工出的零件，也能顺利完成拼装，不会出现过松松垮垮或者过紧无法装配的问题。

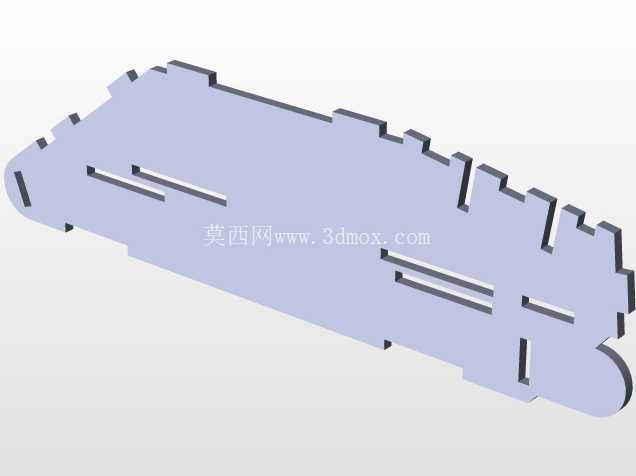

设计思路上，整体采用自下而上的分层拼装逻辑，首先是车体底盘的基础框架结构，通过多块板材的卡槽互锁形成封闭的盒状车体主体，保证整体结构的刚性；之后是车体上部的装甲板拼接，还原实车的倾斜装甲角度，在保证外观还原度的同时，倾斜的板材结构也能提升整体拼装后的抗形变能力；炮塔部分采用独立的分层拼接设计，可根据需求选择做成固定结构或者增加旋转轴结构，实现炮塔360度旋转的可动效果；履带部分没有采用复杂的多节活动履带设计，而是做了一体化的侧履带造型板，在还原外观特征的同时大幅减少零件数量，降低拼装难度，也避免了细小零件容易丢失的问题。

外形尺寸与安装边界方面，整体拼装完成后的长宽高比例严格参考实车的尺寸比例做缩放，适配常规A4幅面激光切割机的加工范围，所有零件排版后可完整排布在单张300mm*200mm的标准板材上，不需要额外拼接板材；拼装完成后的整体长度控制在120mm左右，宽度在60mm左右，高度在70mm左右，既不会因为尺寸过小导致零件加工难度提升，也不会因为尺寸过大占用过多展示空间；所有拼接卡槽的深度统一设置为板材厚度的1.2倍，保证卡合后有足够的接触面积提升结构强度，同时不会因为卡槽过深导致板材出现开裂问题；零件之间的避让间隙经过校核，拼装过程中不会出现零件干涉的问题，即便是没有模型拼装经验的新手，也能按照零件的卡口对应关系顺利完成整体组装。

在实际加工场景中，该设计的板材利用率可达85%以上，排版时将大小零件穿插排布，尽可能减少板材的浪费，切割时仅需要按照轮廓线做一次全切，部分细节标识可采用浅雕工艺在板材表面加工，不需要更换刀具或者调整加工参数，单次加工即可完成全部零件的制备，加工时长控制在10分钟以内，适合小批量文创产品的快速生产，也适合科创课堂上的现场加工教学场景。
