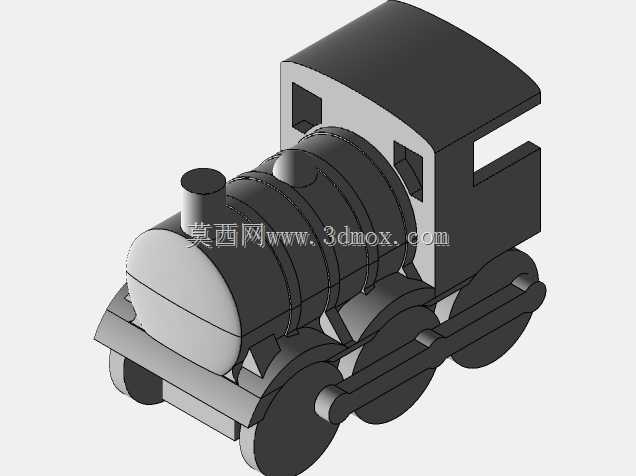

可桌面级FDM设备制作的蒸汽机车造型摆件

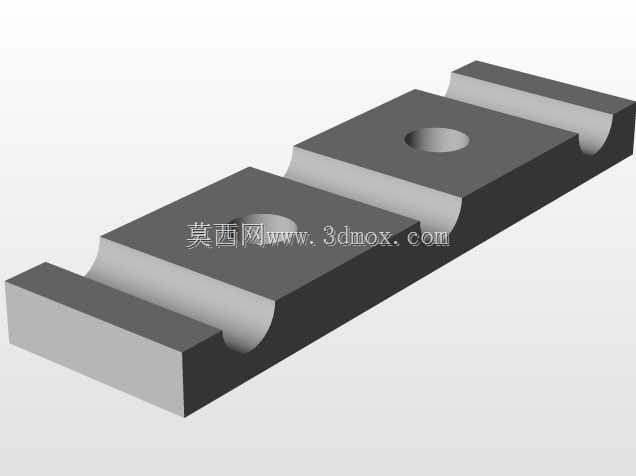

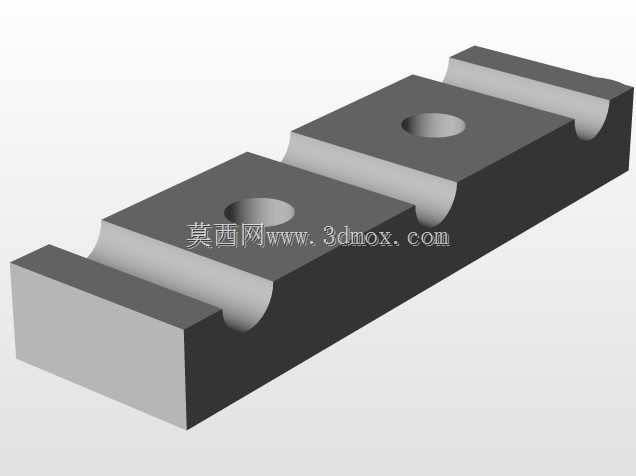

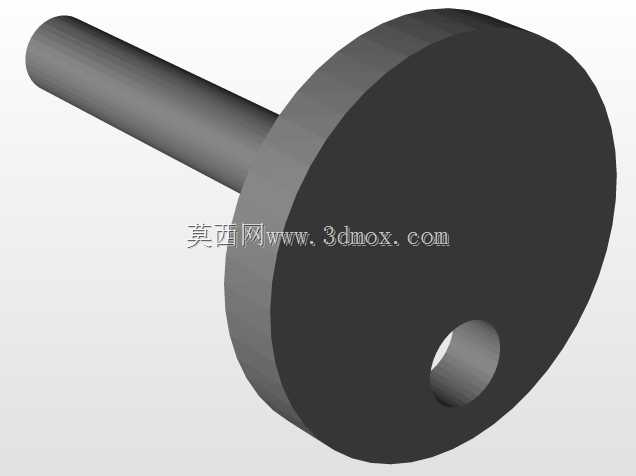

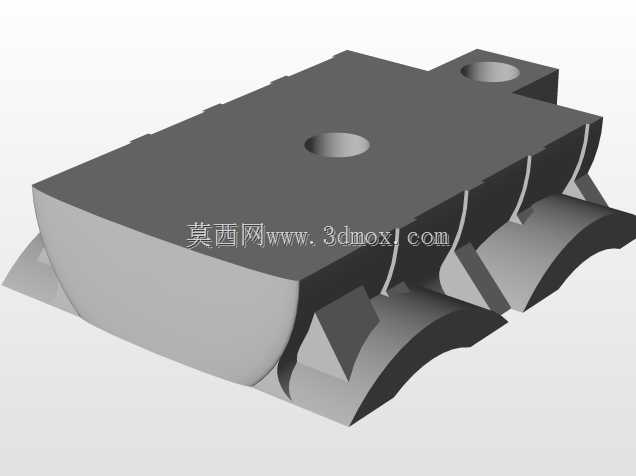

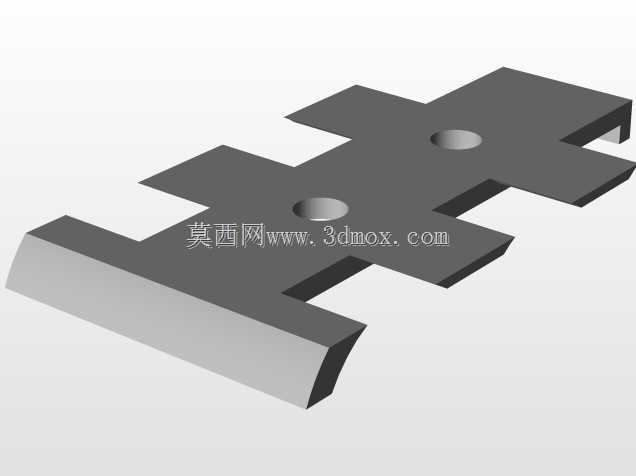

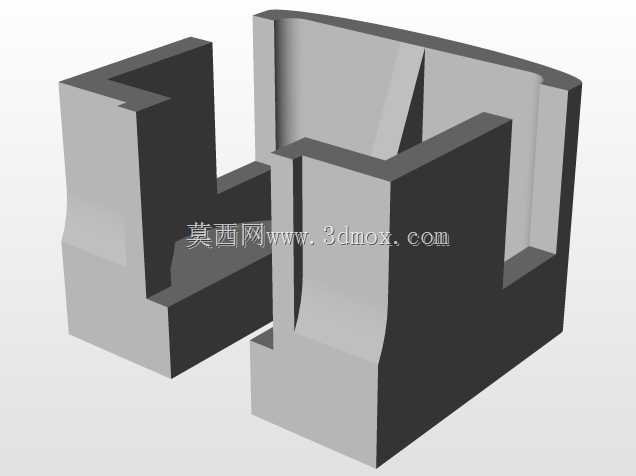

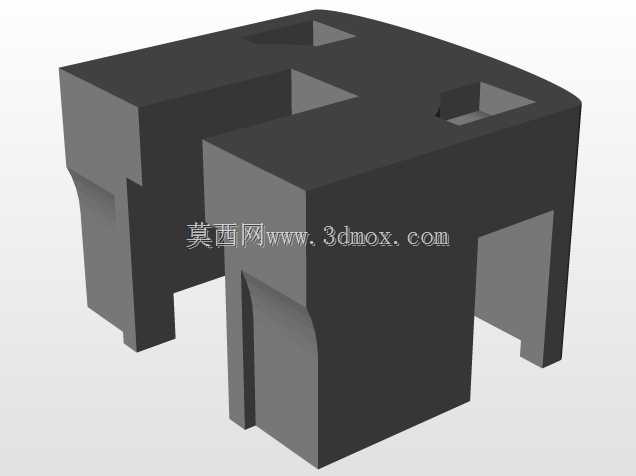

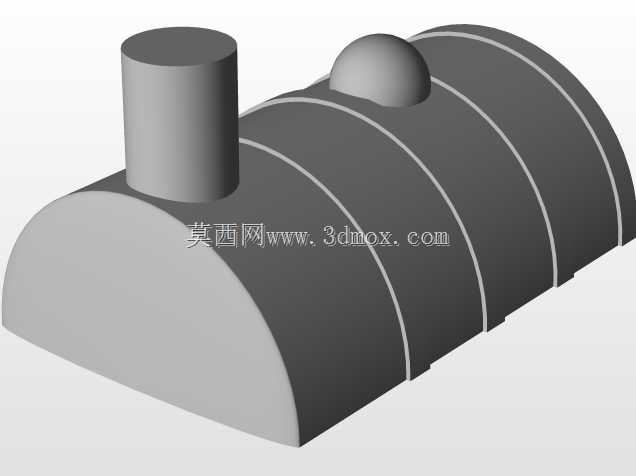

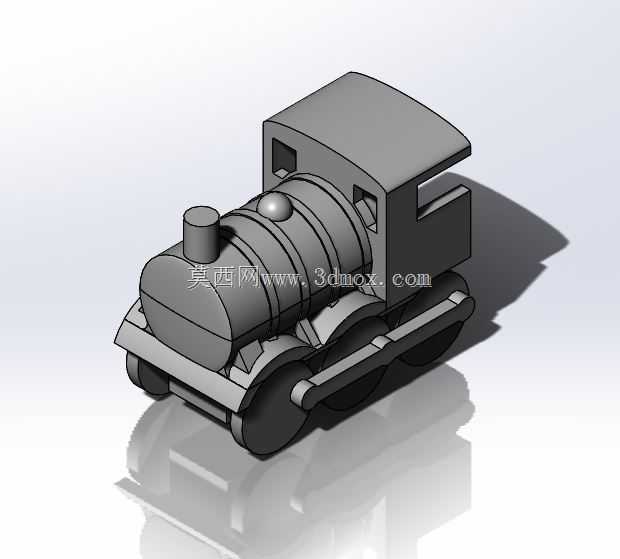

这款蒸汽机车造型的实体作品，适配桌面级熔融沉积成型3D打印设备的加工边界，所有拆分部件的成型尺寸均控制在常见入门级FDM设备的单批次成型幅面内，无需额外拼接大尺寸构件，打印过程中无需添加高密度支撑结构，仅在轮轴与车体连接的悬空位置设置易剥离的稀疏支撑即可，后期处理仅需简单打磨支撑残留痕迹，就能获得顺滑的装配接触面。从实际应用场景来看，这类小比例机车模型既可以作为轨道交通科普场景的展示教具，搭配微缩轨道场景完成沙盘布局，也能作为机械结构入门教学的演示载体，让学习者直观理解早期蒸汽机车的走行部布局、车体构件的连接逻辑。设计过程中优先考虑了3D打印的工艺特性，将原本一体化的机车结构拆分为车体外壳、走行轮组、连接轴、烟囱几个独立模块，每个模块的壁厚均设置为1.8mm，既保证打印完成后构件的结构强度，不会因为壁厚过薄出现打印翘曲、构件易断裂的问题，也不会因为壁厚过大增加不必要的打印耗材消耗与成型时间。走行部的轮组与轴之间预留了0.2mm的装配间隙，打印完成后无需额外打磨就能实现轮组的顺畅转动，轮缘的尺寸严格匹配常见N比例微缩轨道的轨距边界，放置在标准微缩轨道上不会出现脱轨、卡滞的问题。车体上部的锅炉造型做了分段式的加强筋设计，打印过程中不会因为大尺寸圆弧面出现层间错位的问题，驾驶室的开窗位置做了圆角过渡处理，避免尖角位置在打印时出现应力集中导致的构件开裂。从安装适配的角度看，所有部件的连接位置均采用插拔式结构，不需要额外使用粘合剂就能完成整车组装，连接轴的长度与车体两侧的轴孔深度完全匹配，组装后不会出现轴体突出、轮组偏移的问题，整车组装完成后的整体重心落在前后轮组的中心区域，放置在平面或者轨道上时不会出现侧翻、前倾的问题。这类模型的设计逻辑完全围绕增材制造的工艺特性展开，没有照搬传统注塑模具的脱模斜度要求，也不需要考虑金属切削加工的刀具避让问题，所有曲面造型都可以通过逐层堆叠的方式直接成型，对于入门级的3D打印爱好者来说，不需要调整复杂的打印参数，使用常规的PLA耗材就能完成制作，成型后的成品既可以作为静态展示摆件，也能搭配动力模块改造为可动的轨道模型，拓展不同场景下的使用需求。
