带轴端螺旋输送蜗杆结构设计

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1100139

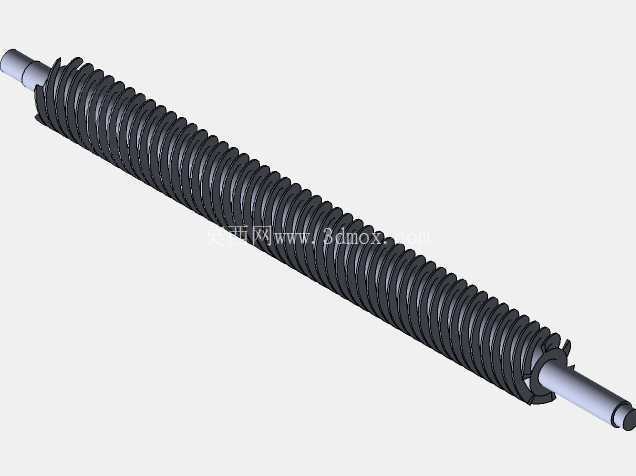

  • 带轴端螺旋输送蜗杆结构设计

  在小型物料输送、精密进给机构以及部分办公设备的走纸、输粉系统中,这类带一体轴端的螺旋蜗杆结构是核心执行部件,区别于普通传动蜗杆,它同时承担动力传递与物料推送的双重功能,设计时需要兼顾传动啮合精度与螺旋槽的输送容腔合理性。从结构上看,两端光轴段是核心安装基准,直径公差通常取h7级,表面粗糙度控制在Ra1.6以内,装配时直接穿入对应支撑轴承内圈,轴端预留的卡簧槽用于轴向定位,避免运转过程中出现轴向窜动,影响螺旋槽与配套壳体的配合间隙——间隙过大会导致物料卡滞、输送效率下降,间隙过小则会在热胀状态下出现刮壳异响,甚至加剧磨损。

  中间螺旋段的齿形并非标准渐开线蜗杆齿形,而是采用等距矩形螺旋截面,螺旋升角根据输送转速与推送距离匹配,单头螺旋的设计可以保证推送过程的连续性,不会出现脉冲式断料,每一圈螺旋的轴向齿距误差控制在0.05mm以内,确保物料推送速度均匀稳定,不会出现局部堆积。设计初期需要先确定两端安装轴的中心距,也就是整个部件的安装跨距,要匹配设备内部两个支撑轴承座的孔位间距,轴端伸出段的长度要预留联轴器或者传动齿轮的安装空间,键槽的位置要避开轴承安装位,防止装配时出现干涉。

  螺旋段的外径尺寸要和配套的输送壳体内径保持单边0.2-0.3mm的配合间隙,这个间隙值是结合常用工程塑料壳体的热变形量、金属轴的加工同轴度误差综合确定的,既不会因为间隙过大漏料,也不会因为加工误差导致运转卡滞。实际应用场景中,这类结构常见于小型粉体输送装置、办公打印设备的废粉回收机构、小型颗粒物料的定量给料单元,运转时动力从一端轴头输入,带动整个螺旋体匀速转动,螺旋槽内的物料随着螺旋面的旋转推力沿着轴向匀速移动,实现定量、连续的物料输送。

  建模过程中,螺旋段的生成需要先绘制准确的螺旋线路径,路径的起始端和收尾端都做了平滑过渡处理,避免螺旋齿突然起止导致的应力集中,同时也能防止物料在螺旋起止位置卡滞;两端轴段的退刀槽、圆角都按照机械加工工艺要求做了规范设计,轴肩位置的圆角半径取R0.5,既不会因为尖角导致热处理开裂,也不会影响轴承的装配到位。整个零件的同轴度要求以两端轴颈为基准,螺旋段的径向跳动控制在0.1mm以内,保证高速运转时不会出现偏摆,降低运转噪音和支撑轴承的额外载荷。选材方面如果用于普通低载荷输送场景可以采用POM或者尼龙材质一体注塑,用于有一定耐磨要求的场景则采用45号钢调质处理后表面发黑,螺旋齿面高频淬火提升耐磨性,延长部件使用寿命。
