材料力学性能测试用狗骨试样结构

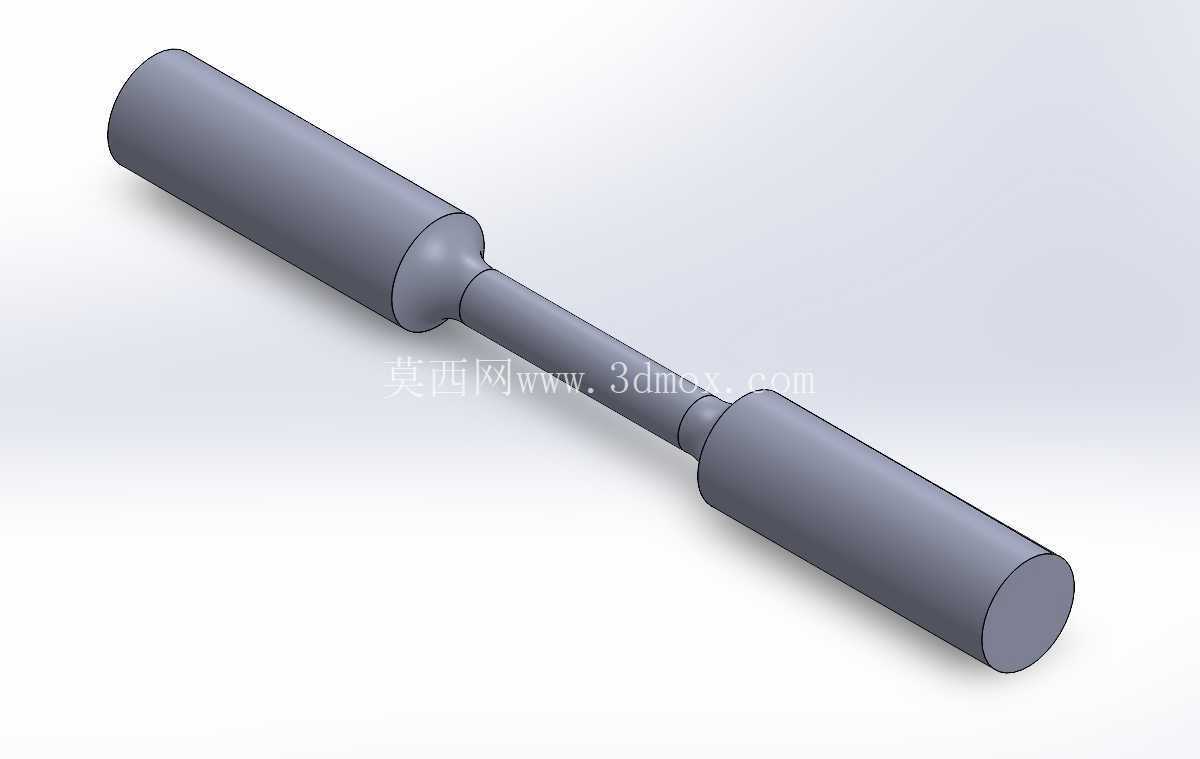

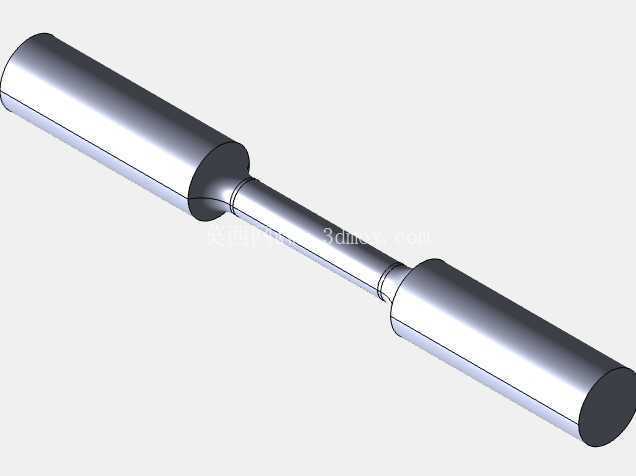

　　在材料力学性能检测环节，这类等直径过渡圆弧的棒状试样是实验室最常用的标准试件形态，日常接触最多的场景就是金属材料、工程塑料、复合材料的静态力学性能标定，不管是进厂原材料复检、新材料研发配方验证，还是热处理工艺效果比对，都需要依靠这类标准试样获取准确的力学参数。很多刚入行的结构工程师容易忽略试样的设计细节，实际上两端加粗的夹持段、中间等直径的测试段、以及夹持段与测试段之间的大圆弧过渡，每一处尺寸都对应明确的试验边界要求：两端加粗段的直径需要匹配试验机夹头的夹持范围，既要保证夹头夹紧时不会出现打滑位移，也要避免夹持力过大压伤试样表面产生额外的应力集中点；中间测试段的长度需要满足引伸计的安装空间要求，不管是接触式引伸计还是非接触式视频引伸计，都需要足够的平直段长度来采集标距内的变形数据，避免过渡段的形变干扰测试结果。

　　过渡圆弧的设计是整个试样结构的核心，圆弧半径不能过小，否则会在圆弧与测试段的衔接位置产生应力集中，导致试样断裂位置出现在标距段之外，直接让整组试验数据失效；圆弧半径也不能过大，否则会压缩中间测试段的有效长度，无法满足标准规定的标距长度要求。实际建模过程中，需要优先保证测试段的圆柱度公差，整个测试段的直径偏差要控制在标准允许的范围内，表面粗糙度也要匹配试验要求，过于粗糙的表面会提前萌生疲劳裂纹，过于光滑的表面则可能与实际工件的表面状态存在偏差。

　　这类试样不仅适用于单轴拉伸测试，调整夹持工装后也可完成轴向压缩、静态扭转的力学性能测试：做压缩试验时，需要保证试样两端面的平行度与垂直度，避免压装过程中出现偏载导致试样失稳弯曲；做扭转试验时，需要保证两端夹持段的同轴度，避免扭转过程中产生附加的弯曲应力。很多实验室在自制试样时，经常会出现过渡圆弧加工不到位、夹持段长度不足的问题，直接导致测试数据离散度大，无法通过计量认证的试验体系审核，而按照标准参数构建的三维模型，可以直接导入数控加工编程环节，减少人工绘图的尺寸偏差，保证不同批次加工的试样尺寸一致性。

　　从安装边界来看，这类试样的总长度需要匹配不同吨位试验机的夹头开档距离，小吨位台式试验机的夹头行程有限，试样过长会无法装夹，试样过短则会让夹头过于靠近测试段，夹持产生的压应力会延伸到标距范围内影响测试结果。在建模时还要注意各段衔接位置的相切约束，不能出现硬棱或者台阶，否则即使尺寸数值符合标准要求，实际加工后也会在衔接位置产生应力集中，不符合试验标准的要求。日常做有限元仿真验证材料参数时，也可以直接调用这个模型，给测试段赋予待测材料的属性，两端施加对应的载荷边界，就能模拟出试验过程中的应力应变分布，提前预判试样的断裂位置，与实际试验结果形成比对，修正仿真用的材料本构参数。
