立式自助智能存取款终端结构设计

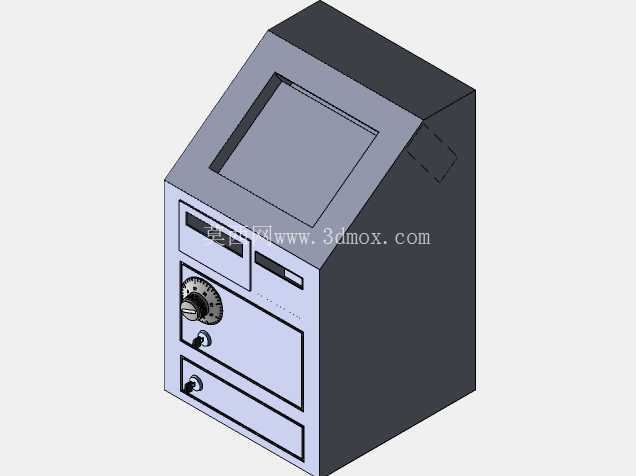

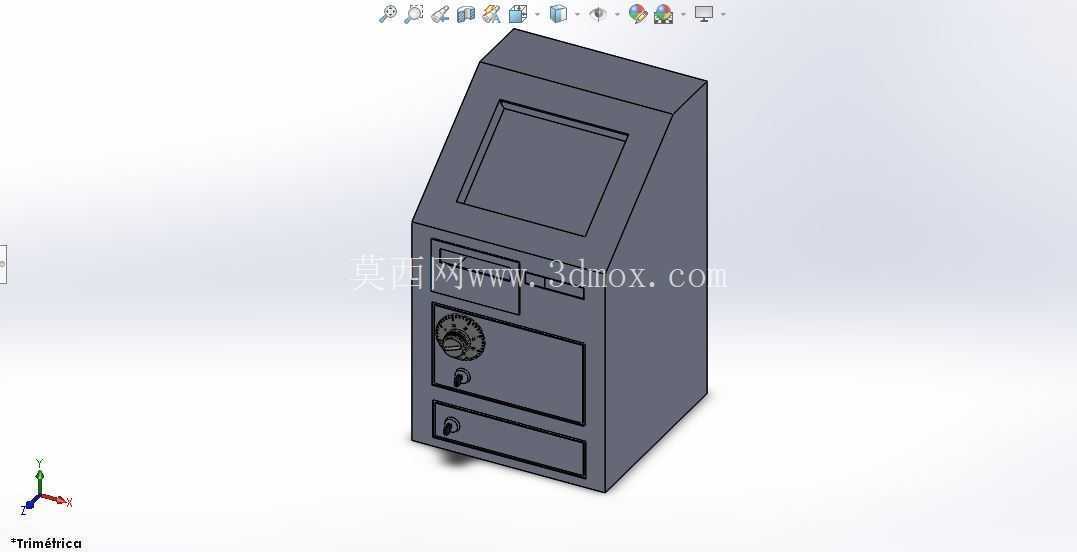

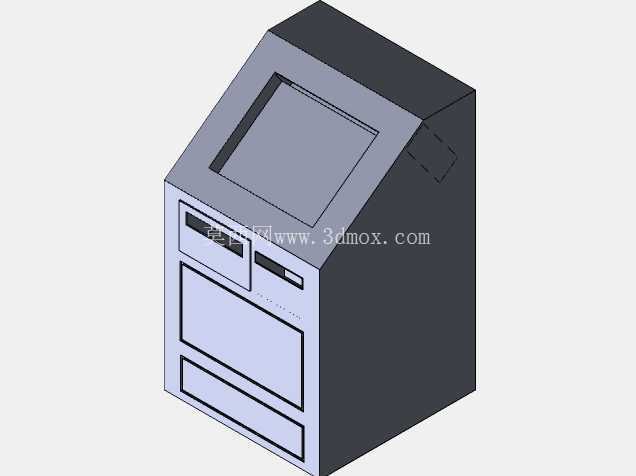

　　这款立式自助终端的结构设计，首先围绕金融网点的半户外、大堂布设场景做了适配，整体采用窄进深立式布局，能够适配银行网点靠墙布设、社区自助服务点角落安装的空间需求，不会占用过多通行通道，安装时仅需预留后方150mm的走线与检修空间，底部通过膨胀螺栓与地面固定即可满足抗倾覆要求，无需额外做混凝土基座，适配现有网点的快速改造布设需求。从功能分区来看，柜体上部做了15度仰角的操作屏安装位，适配站立操作时的人眼视线高度，操作时无需低头弯腰，屏幕下方预留了凭条出口、读卡模块的安装槽位，所有操作接口都集中在人体站立时手臂自然抬起的舒适操作区间，符合人机工程学的操作逻辑。

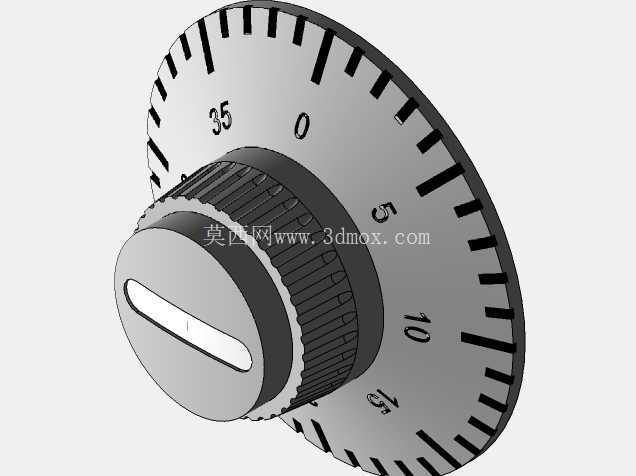

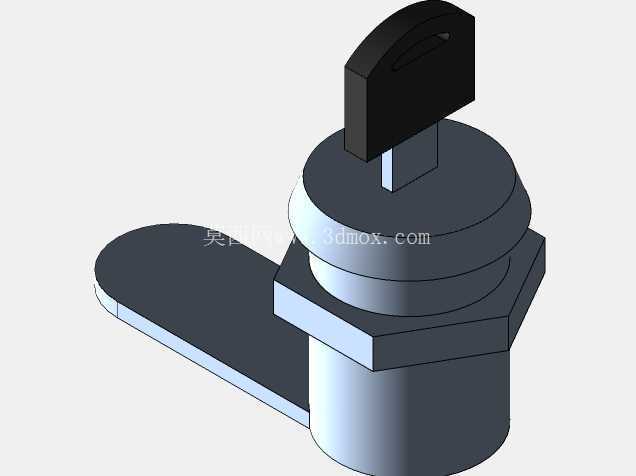

　　中部的安防存储区域做了双层结构设计，外层是带机械密码锁的防护门，内层设置独立的钞箱安装导轨，钞箱可沿导轨整体抽拉更换，日常运维时无需打开整个柜体，仅需开启对应层级的防护门即可完成钞箱补取、凭证更换的操作，既提升了运维效率，也减少了安防暴露风险。柜体下部设置了独立的电气安装腔，将电源模块、主控主板、通讯模块统一安置在该腔体内，腔体内预留了标准的DIN导轨安装位，可根据不同的功能需求加装加密模块、UPS备用电源等组件，腔体与上部的钞箱区域做了金属隔板完全分隔，避免电气线路发热对钞箱存储区域造成影响，同时也能防止运维人员操作电气部件时误触安防存储区域。

　　柜体的外壳采用1.5mm厚的冷轧钢板折弯成型，所有拼接处都做了折弯咬合焊接，没有外露的连接螺丝，正面操作区的边缘做了R5的圆角处理，避免人员磕碰受伤，柜体侧面预留了散热通风孔，通风孔内侧加装了防尘滤网，可阻挡日常环境中的灰尘进入柜体内部，延长内部电气元件的使用寿命。在结构强度设计上，柜体的四个边角都做了内折弯加强筋，钞箱安装区域的侧板额外增加了2mm厚的加强衬板，能够抵御外力冲击破坏，密码锁的安装位置做了局部加厚处理，防止暴力撬锁。

　　这款设备除了常规银行网点的布设场景外，还可适配社区便民服务点、商圈自助服务区、高校校园服务点的布设需求，可根据不同场景的功能需求，在中部操作区加装身份证读卡器、指纹识别模块、票据打印模块等组件，柜体的模块化结构设计无需改动整体框架，仅需更换对应位置的前面板即可完成功能拓展，大幅降低了不同场景定制改型的设计成本。在走线设计上，柜体内部设置了独立的走线槽，强电线路与弱电信号线路分槽布设，避免信号干扰，所有线缆都预留了足够的弯折余量，方便后期模块更换时的线缆拆装，底部设置了直径80mm的走线孔，可适配地面预埋走线、墙面穿线两种不同的布线方式，满足不同安装现场的施工要求。操作屏的安装位做了可调节角度设计，可根据安装现场的光线情况在10度到20度之间调整屏幕仰角，避免屏幕反光影响操作体验，屏幕前方预留了防窥挡板的安装位，可根据需求加装防窥罩，保护操作人员的输入隐私。凭条出口处做了防水挡边设计，即使半户外场景下有少量雨水溅到柜体正面，也不会顺着出口流入柜体内部，提升了设备在半户外场景下的环境适应能力。
