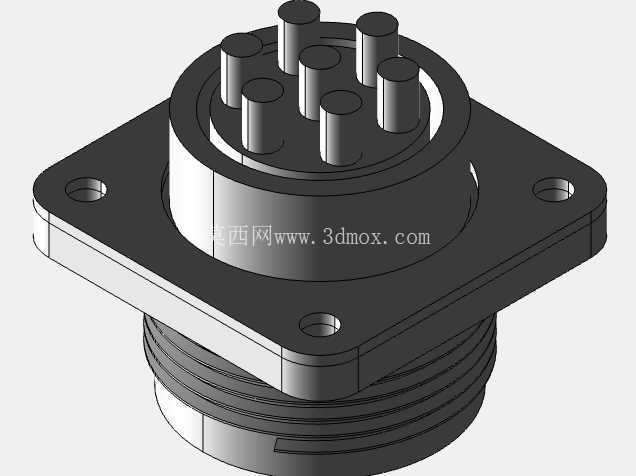

KUKDONG七针通讯连接接插件结构设计

　　在工业通讯、小型电子设备信号互联的场景里，这类七针连接器的应用覆盖了从手持通讯终端、小型工控信号转接、外设数据交互到检测设备信号接驳的多个环节，区别于大电流动力接插件，这类多针小间距连接器的核心作用是实现多路弱信号的稳定、低损耗传输，同时兼顾日常插拔的耐用性与安装场景的适配性。从结构设计逻辑来看，这款七针连接器的针脚排布采用了等距错位布局，相邻针脚的中心间距控制在常规小信号接插件的通用尺寸区间，既避免了针脚间距过小带来的焊接难度提升、相邻信号串扰风险，也不会因为间距过大造成整体安装占位冗余，适配多数小型通讯设备内部局促的布线空间。

　　针脚本身采用了铜基镀锡的材质选型思路，接触端设计为弹性接触结构，公母对插时能保证足够的接触正压力，减少长期使用后接触电阻升高的问题，针脚根部设计有防松倒刺结构，压入绝缘基座后不会因为反复插拔出现针脚退针、移位的情况，这一点在需要频繁插拔的测试类通讯设备上尤为重要，很多现场使用的通讯检测设备故障都源于接插件针脚松脱导致的信号中断。绝缘基座的外形设计充分考虑了安装边界的限制，整体为规整的长方体结构，侧边预留了卡扣安装位，既可以采用面板嵌入式安装，也能通过卡扣直接卡在设备壳体的预留卡槽内，不需要额外设计固定压片，减少装配环节的零件数量。

　　基座的插合面设计有防呆凸台，公母端对插时只有方向正确才能完全插入，避免现场操作人员暴力插反导致针脚弯折、内部短路的问题，防呆结构的凸台高度与插合导向斜面做了匹配，插合过程中能自动导正位置，即使在视线不佳的设备内部布线场景下，也能顺利完成对接。从安装尺寸来看，这款连接器的整体宽度控制在12mm以内，高度不超过8mm，尾部出线端预留了0.5mm的线皮压接空间，适配24AWG到28AWG的信号线缆，焊接或者压接完成后，尾部可以配套热缩管或者小型线卡做应力释放，避免线缆拉扯直接作用在针脚焊接点上，提升长期使用的可靠性。

　　在实际应用场景中，这类七针连接器通常承担多路数字信号、低速模拟信号的传输任务，比如手持通讯设备的外接扩展接口、小型传感器的信号输出端、工控模块之间的信号互联，相比板载焊接的连接方式，采用这类接插件可以实现设备模块的快速拆装，后期维护时不需要拆解整个设备的布线，只需要断开接插件就能更换故障模块，大幅降低现场维护的时间成本。设计过程中也充分考虑了环境适应性，绝缘基座采用阻燃PBT材质，能满足常规电子设备的阻燃等级要求，同时具备一定的耐温性能，在-20℃到80℃的工作环境下不会出现材质脆化、变形的问题，适配多数工业现场与民用电子设备的工作温度区间。插合面的接缝处设计有微小的密封凸缘，对插后能阻挡日常的灰尘飞溅，虽然达不到工业防水接插件的密封等级，但完全能满足室内设备、手持终端的日常防护需求，避免灰尘进入接触端面造成接触不良。针脚的载流能力按照每路1A的信号电流设计，完全满足弱信号传输的需求，不会因为载流不足出现针脚发热的问题，同时针脚之间的绝缘电阻满足常规电子设备的安规要求，相邻针脚之间不会出现信号击穿、漏电的情况。从建模的细节来看，整个模型还原了接插件的所有装配细节，包括针脚的倒刺结构、基座的防呆凸台、侧边的卡扣结构、插合面的导向斜面，结构工程师在做设备整机布线设计时，可以直接调用这个模型完成装配干涉检查，提前确认接插件的安装空间、出线方向是否与周边结构件冲突，避免后期开模或者装配时才发现空间不足的问题。相比通用的接插件模型，这个模型的尺寸精度控制在0.02mm以内，完全符合结构设计的公差要求，安装孔位、卡扣尺寸都与实物一致，不需要二次调整尺寸就能直接用于整机布局设计。
