带安装柱异形腰圆手持承托结构件

这款异形腰圆结构的承托件，在手持类小型通讯终端、便携检测设备的配套结构中应用十分广泛，日常接触到的工业手持扫码枪、便携数据采集终端、户外手持对讲设备的握持区承托结构，很多都采用类似的构型设计。从实际使用场景来看，这类零件直接贴合操作人员手掌虎口位置，既需要承担设备内部核心模组的固定承载作用，也要兼顾长时间握持的贴合舒适度，避免棱角硌手造成的操作疲劳。

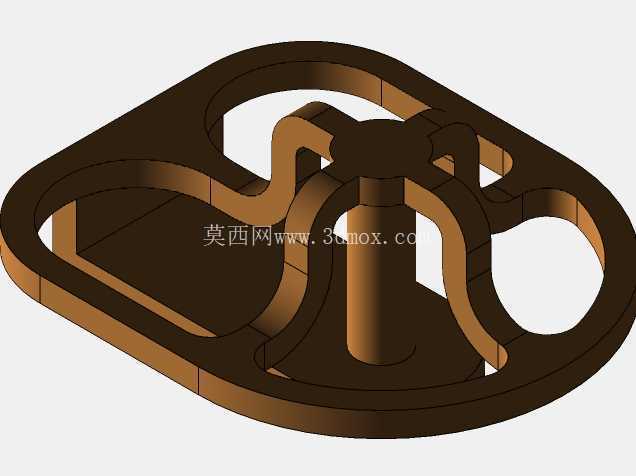

从结构功能上拆解，零件中部凸起的带孔圆柱是核心安装定位柱，柱体中心的通孔用于穿设固定螺丝，可直接将上方的功能模组（比如通讯天线座、扫描镜头基座、按键电路板）锁紧固定，柱根位置做了环形加厚过渡，能避免螺丝锁紧时柱体根部出现应力开裂，同时也能抵消设备跌落时的冲击载荷，防止安装柱断裂失效。零件外围的腰环形边框做了等宽的内凹减重槽，在不降低整体结构强度的前提下，尽可能削减零件壁厚，减少注塑成型时的缩痕风险，同时也能降低整体零件重量，适配手持设备的轻量化设计需求。边框上开设的三个异形镂空槽，并非单纯为了减重，其中两个对称分布的长圆孔用于穿设绑带或者安装侧边装饰盖，靠近圆弧端的小圆孔则是预留的走线孔，方便内部电路板的引线穿出连接侧边按键或者外接接口。

设计过程中，首先要匹配手持设备的握持人机尺寸，整体外轮廓的长度控制在105mm，最大宽度65mm，这个尺寸刚好贴合成年男性手掌虎口到指根的握持跨度，厚度方向从安装柱顶端到零件底面总高40mm，安装柱本身高度20mm，刚好能给下方的电池仓预留出足够的安装空间。零件底面做了整圈的贴合止口，安装时可以嵌入设备中框的定位槽内，不需要额外做定位治具就能快速对齐安装孔位，止口的配合间隙控制在0.1mm，既方便装配，也能避免装配后出现晃动异响。

从成型工艺角度考虑，所有的外边缘都做了R3到R15不等的圆角过渡，没有尖锐的直角结构，一方面是握持时不会硌手，另一方面也能避免注塑成型时出现应力集中，减少零件使用过程中的开裂风险。零件上的所有尺寸公差都按照五金注塑件的通用公差设定，安装柱的内孔公差控制在H7级别，保证螺丝穿入时的顺畅度，外轮廓的尺寸公差控制在±0.2mm，保证和设备中框装配时的贴合度。零件表面做了细晒纹处理，既可以提升握持时的摩擦力，防止设备从手中滑落，也能掩盖注塑过程中产生的轻微流痕、缩印等外观缺陷，降低生产过程中的不良率。

在安装边界上，零件底部的平面度要求控制在0.1mm以内，保证和中框贴合时不会出现缝隙，避免灰尘、水汽从装配缝隙进入设备内部。安装柱的位置度公差控制在0.05mm，保证上方功能模组安装后不会出现偏移，比如扫描镜头安装后光轴不会偏斜，天线座安装后信号不会被周边结构遮挡。边框上的镂空槽边缘都做了0.5mm的倒角，避免绑带穿过时被锐边割损，也能防止组装人员操作时被划伤。这类结构件虽然看起来构型不复杂，但每一处的尺寸、圆角、镂空位置都需要结合实际使用场景反复调整，既要满足结构强度、安装定位的功能需求，也要兼顾握持手感、装配效率、成型工艺性的多重要求，是手持类设备结构设计中非常典型的承载类零件。
