两端开槽式异形锁紧螺栓结构设计

　　在通讯设备装调、小型精密仪器模组装配的场景里，经常会遇到安装空间局促、常规紧固件无法顺利完成锁紧作业的工况，比如通讯射频模块的腔体内部固定、小型信号转接组件的叠层安装，操作空间往往只预留了窄小的侧向操作缺口，普通外六角或者内六角螺栓无法在这类受限空间里完成拧紧，这时候就需要适配特殊结构的锁紧连接件。这款两端开槽的锁紧螺栓，就是针对这类窄空间锁紧需求做的定向结构设计，和常规单头开槽的螺栓不同，它在螺栓头部和螺杆末端都设计了一字开槽结构，不管是从安装面的正面，还是从螺杆穿出的背面，都可以用一字螺丝刀完成拧紧或者松脱操作，完全适配双向操作的安装场景，解决了单侧操作空间不足时无法完成紧固件装拆的痛点。

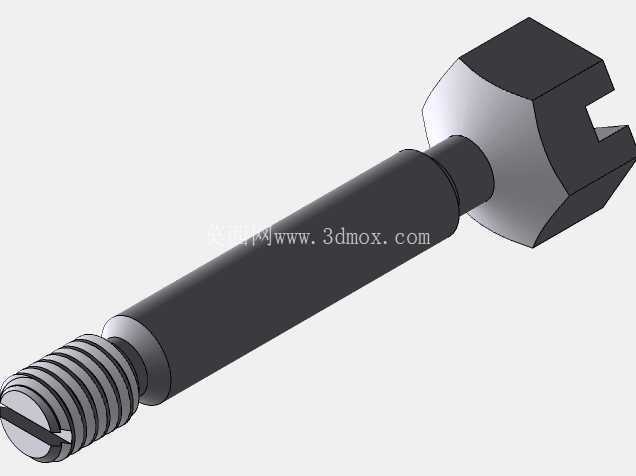

　　从结构设计逻辑来看，这款螺栓的头部采用了切边式的异形头型，没有做完整的外六角轮廓，而是将头部两侧做了平切处理，既保留了头部足够的承压面积，避免锁紧时压伤被连接件的安装面，又缩小了头部的整体外接圆尺寸，能适配更小的安装沉孔，减少对安装空间的占用。头部的一字开槽深度做了适配控制，槽宽匹配常规规格的一字螺丝刀批头，拧紧时能传递足够的扭矩，不会因为槽深过浅出现批头滑脱的问题，同时槽的边缘做了微小的倒角处理，既能引导批头顺利卡入槽内，也能减少批头和槽口的应力集中，避免多次装拆后槽口出现崩边变形。

　　螺杆部分采用了分段式的结构设计，靠近头部的位置做了一段光轴段，光轴的直径略大于螺纹大径，安装时光轴段可以和被连接件的安装孔形成间隙配合，起到一定的定位导向作用，避免螺栓穿入时螺纹刮伤安装孔内壁，同时光轴段的存在也能让螺栓在锁紧过程中保持垂直姿态，不会因为螺纹的倾斜咬合出现锁紧偏斜的问题。螺纹段采用了标准的普通公制螺纹，牙型角60度，螺纹的公差带选用了中等精度等级，既能保证和对应规格螺母或者螺纹孔的顺畅咬合，也能控制螺纹配合的间隙，避免锁紧后出现松动窜动的问题。

　　螺杆末端的一字开槽和头部开槽保持同轴对齐，当安装场景下正面被其他结构遮挡无法操作时，可以从螺杆穿出的背面插入批头，通过末端的槽口带动螺栓旋转完成锁紧，这种双向操作的结构设计，在多层叠装的通讯组件里实用性很强，比如多层信号屏蔽板的叠装固定，往往正面安装后会被上层的屏蔽罩遮挡，后期维护需要拆卸时，就可以从背面操作螺栓完成拆卸，不用拆解上层的全部结构，能大幅提升装调维护的效率。从安装边界尺寸来看，这款螺栓的头部厚度控制在合理范围，不会因为头部过厚占用过多的轴向安装空间，光轴段的长度可以根据不同的被连接件总厚度做适配调整，保证锁紧后螺纹段有足够的咬合长度，满足连接强度要求。螺栓的整体表面没有做额外的装饰性处理，金属基材的表面粗糙度控制在机加工的合理范围，头部的承压面和螺杆轴线保持垂直，锁紧时承压面能和被连接件表面完全贴合，不会出现偏载导致的锁紧力不均问题。在实际选型使用时，需要注意安装孔的孔径要和光轴段的直径匹配，间隙控制在0.1到0.2毫米之间，既能保证螺栓顺利穿入，也能避免间隙过大导致的定位偏移；锁紧时的扭矩要匹配螺纹规格对应的推荐扭矩，不要过度拧紧导致螺纹滑牙或者头部开槽变形。这种两端开槽的锁紧结构，除了通讯类设备的装配场景，在一些小型精密机械、光学仪器的模组固定场景里也同样适用，尤其是那些需要后期维护、但操作空间受限的安装位置，这种双向可操作的螺栓结构，能大幅降低装拆维护的难度，相比常规的紧固件，它不需要预留单侧的完整操作空间，对设备内部的结构布局友好度更高，结构设计师在做紧凑化设备的结构布局时，可以选用这类特殊结构的紧固件，来优化整体的空间利用率，不用为了预留紧固件操作空间而刻意增大设备的整体外形尺寸。
