隐身布局喷气式无人作战飞行器结构设计

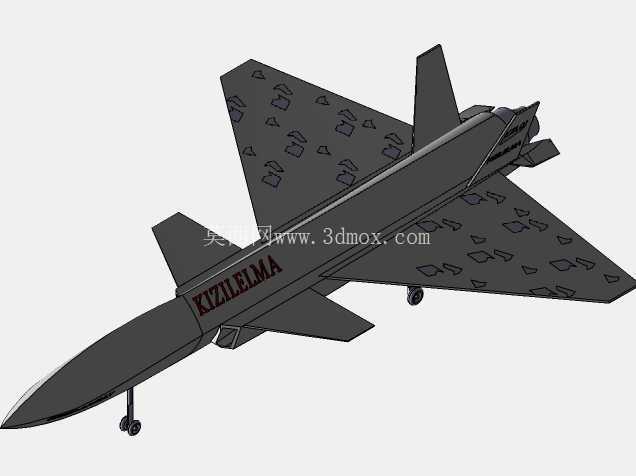

　　本次呈现的喷气式无人作战飞行器三维结构，围绕低空突防、前沿态势感知、协同制空作战场景搭建，整体采用无尾三角翼融合布局，在结构设计阶段优先考虑雷达散射截面控制需求，机身棱边与机翼前缘保持平行对齐，将入射雷达波集中反射到四个非关键方向，避免全向强反射特征。机身主体采用截面近似菱形的升力体设计，从机头尖锐棱边逐步过渡到尾部发动机舱段，整个机身与机翼之间无明显折线过渡，一体化成型的结构既可以减少飞行过程中的压差阻力，也能让机身在大迎角飞行状态下提供额外升力，提升低速段的操纵冗余度。

　　前三点式起落架采用收放式结构设计，前起落架布置在机头下方重心靠前位置，采用双轮结构适配前线简易跑道的起降冲击载荷，主起落架布置在机翼根部承力框位置，单轮结构配合减震支柱可吸收着陆阶段的垂直冲击，起落架舱门采用锯齿形接缝设计，与整体隐身设计要求保持一致，收放机构的运动路径在建模阶段做了完整干涉校验，确保收放全过程不会与周边蒙皮、管路、内部设备舱发生结构碰撞。机翼采用大后掠角三角翼构型，机翼后缘布置有独立操纵舵面，可同时兼顾副翼与升降舵的操纵功能，替代传统水平尾翼与垂直尾翼的操纵作用，减少尾翼结构带来的雷达反射增量，机翼表面预留的口盖与维护开口均采用对齐棱边的布置方式，口盖接缝做导电密封处理的结构预留，满足隐身涂层连续敷设的工艺要求。机身侧面的进气道采用背负式S弯结构设计，从机身侧面进气口进入后通过S形弯道遮挡发动机压气机叶片，避免发动机叶片形成强雷达反射源，进气道内壁做了附面层吸附结构的预留，可在大迎角飞行状态下减少进气畸变，保证发动机在复杂机动状态下的进气效率。尾部发动机喷口采用锯齿形边缘设计，可将喷流与冷空气的混合边界打散，降低红外辐射特征，喷口周边的机身结构采用耐高温合金材料的结构预留，可承受发动机加力状态下的高温燃气冲刷。

　　整个飞行器的内部结构按照功能划分为前侧航电设备舱、中部燃油舱、后侧发动机舱三个主要舱段，各舱段之间采用承力隔框分隔，隔框上预留有电缆、燃油管路的穿行孔位，设备舱预留有标准航电设备安装机架，可根据任务需求快速更换不同载荷模块，包括侦察吊舱、精确制导弹药、电子干扰设备等。在安装边界设计上，整机翼展控制在可适配前线野战机场简易机堡的尺寸范围内，机身长度满足公路运输的尺寸限值要求，可通过标准平板拖车完成跨区域转场运输，不需要对机身做拆解处理。起落架的轮距与轴距参数经过反复校核，可在侧风12米每秒的气象条件下保证起降阶段的侧向稳定性，不会发生侧翻风险。

　　机翼舵面的偏转角度范围设置为正负20度，在建模过程中对舵面偏转的极限位置做了运动仿真验证，确保大角度偏转时舵面与机翼主体不会发生结构干涉，舵面操纵机构的安装位置预留了足够的维护空间，地勤人员可在不拆解大面积蒙皮的情况下完成舵机的更换与调试工作。机身蒙皮采用分块式设计，每块蒙皮的固定点均布置在内部长桁与隔框的交点位置，既保证蒙皮的连接强度，也能减少飞行过程中的蒙皮鼓动变形，降低结构疲劳风险。燃油舱布置在机身中部重心附近，燃油消耗过程中不会引起整机重心的大幅偏移，减少飞行过程中的配平阻力，燃油舱内部预留有防爆泡沫填充空间，可降低被击中后的燃爆风险。航电设备舱布置在机头位置，预留有雷达安装支架与冷却管路接口，可适配不同型号的有源相控阵雷达设备，设备舱周边布置有电磁屏蔽层的安装空间，避免航电设备之间产生电磁干扰。整个建模过程中对所有承力结构的受力路径做了梳理，从起落架冲击载荷、机翼升力载荷、发动机推力载荷几个主要载荷工况出发，对承力隔框、长桁、翼梁的截面参数做了初步匹配，保证结构强度满足机动过载9G的使用要求，同时尽可能降低结构重量，提升有效载荷占比。
