带热密封双作用液压缸100缸径结构设计

在冶金热轧线、重型锻压设备、露天矿山采掘装备这类持续高负荷、环境温度波动大的作业场景里，液压执行元件的密封可靠性、负载保持能力直接决定整条产线的开机率，常规密封结构的液压缸在持续120℃以上的环境油温、外加外部热辐射的工况下，密封件容易出现早期老化、唇口形变失效，轻则出现内泄掉压、动作迟滞，重则密封击穿导致液压油泄漏，引发设备停机甚至安全隐患。这款带热密封配置的双作用液压缸，正是针对这类恶劣工况做的定向结构优化，从密封选型、缸体材质处理到安装接口设计，都围绕高温重载场景的长期可靠性做匹配。

从核心功能特性来看，这款缸采用双作用设计，两腔均可通压力油，既能实现伸出方向的大推力输出，也能提供缩回方向的稳定拉力，不需要额外的回程机构，适配需要双向施力的作业工况，比如剪板机的压料与回程、挖掘机工作装置的动作控制、金属成型压机的滑块驱动与复位，都能通过单缸完成双向动力输出，减少液压回路的元件数量。热密封系统是这款缸的核心设计点，密封组选用耐温等级覆盖-30℃到150℃的氟橡胶与氢化丁腈橡胶组合密封件，搭配导向环的耐温改性材质，即使在高温下密封件出现轻微热膨胀，密封沟槽的尺寸公差也预留了足够的形变余量，不会出现密封件挤隙、啃伤的问题，同时在缸筒靠近密封端的位置设计了微量的热传导散热结构，避免外部热源直接传导到密封腔导致局部油温过高。

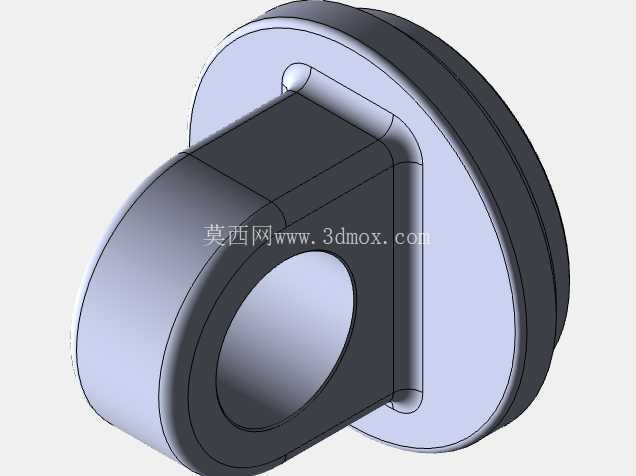

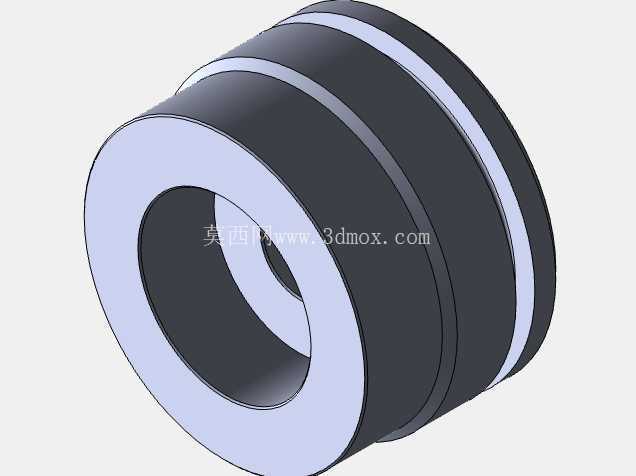

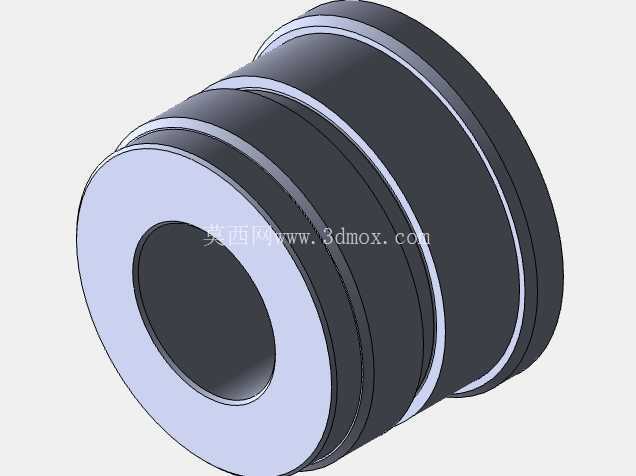

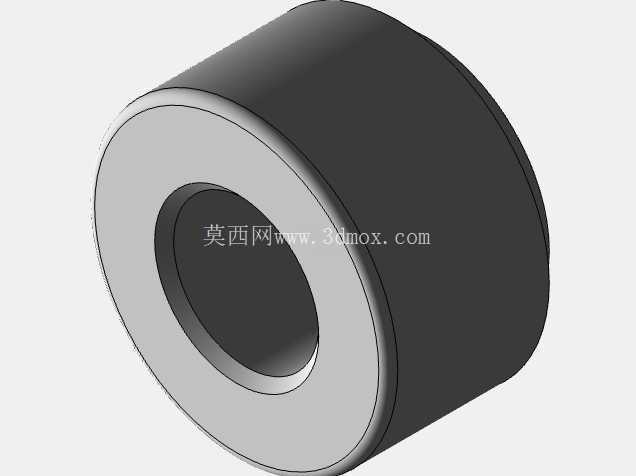

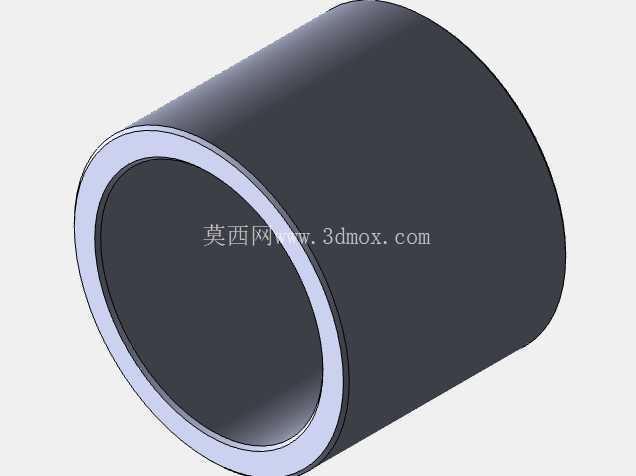

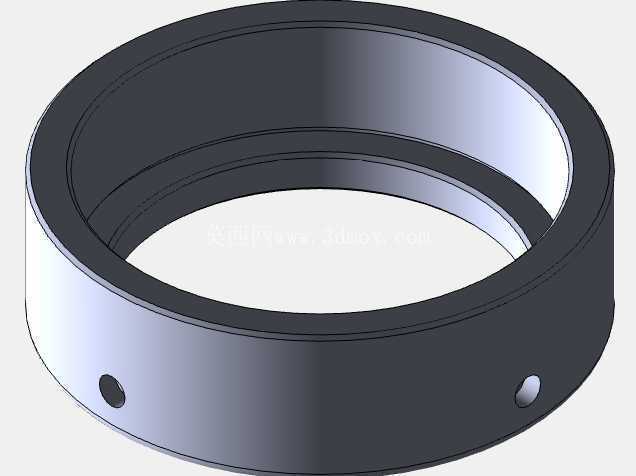

结构设计层面，缸筒选用St52优质无缝钢管，内表面做珩磨处理，表面粗糙度控制在Ra0.4以内，保证活塞密封的滑动摩擦阻力均匀，减少长期往复运动的密封磨损；活塞杆采用镀铬硬化处理，表面硬度达到60-62HRC，镀层厚度均匀，具备优秀的抗划伤、抗锈蚀能力，即使在多粉尘、多金属碎屑的车间环境里，也能避免活塞杆表面拉伤导致的密封失效；活塞采用钢制基体，搭配双层聚氨酯耐磨环与双向密封件，既可以承受高压下的轴向负载，也能隔绝两腔的压力油内泄，保证容积效率维持在较高水平。缸的两端安装接口采用铰接式设计，端部的铰接耳环带自润滑轴承，可以补偿安装过程中的少量角度偏差，避免设备运行过程中出现侧向力加载在活塞杆上，导致活塞杆弯曲、密封偏磨的问题。

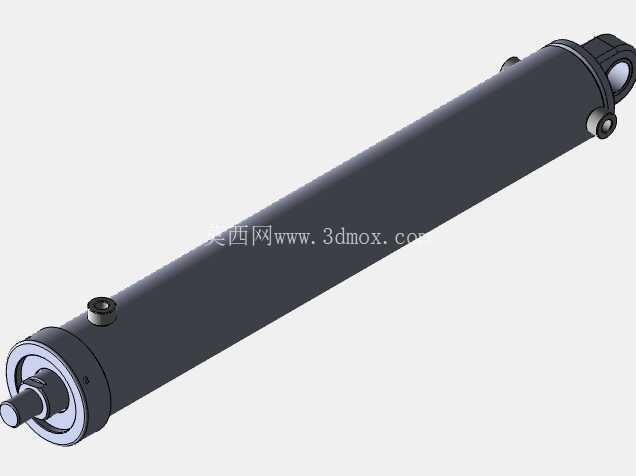

尺寸与安装边界方面，这款缸活塞直径为100mm，活塞杆直径50mm，行程长度670mm，满行程伸出时的总长度可以根据安装距核算，缩回状态下的整体长度适配多数中型液压设备的安装空间，额定工作压力可达250bar，在250bar系统压力下，无杆腔理论推力可以达到近20吨，有杆腔拉力也能达到15吨左右，足够覆盖多数重型工业设备的动力需求。安装时需要注意，铰接点的同轴度偏差要控制在允许范围内，避免长期受侧向力；液压油选用适配高温工况的抗磨液压油，粘度等级匹配系统工作温度范围，定期检测油液清洁度，避免金属碎屑、杂质进入缸筒内部划伤密封面与缸筒内壁。

实际应用中，这款缸可以适配的场景覆盖很广：农业机械里的收割机割台升降、重型起重设备的变幅与伸缩、建筑工程机械里的挖掘机斗杆驱动、推土机铲刀控制，冶金行业的轧机辊缝调整、剪板机的剪切驱动，金属成型设备的模压动作驱动都能使用。相比普通常温工况的液压缸，这款带热密封的双作用缸不需要额外加装外部冷却、隔热装置就能在高温环境下长期稳定运行，重复往复动作的运行效率更高，压力与位置控制的一致性更好，长期运行的密封更换周期更长，能有效减少设备的维护停机时间。建模过程中对所有密封沟槽的尺寸、配合公差都做了精准还原，包括导向环的槽宽、密封件的压缩率、缸筒与活塞的配合间隙、活塞杆与导向套的配合公差都严格按照液压元件设计标准做参数匹配，结构件的倒角、圆角、焊接坡口细节都完整还原，能直接用于液压系统的选型校核、设备的虚拟装配干涉检查，也可以作为同类高温工况液压缸设计的参考原型，帮助设计人员快速完成结构方案迭代，减少重复建模的工作量。
