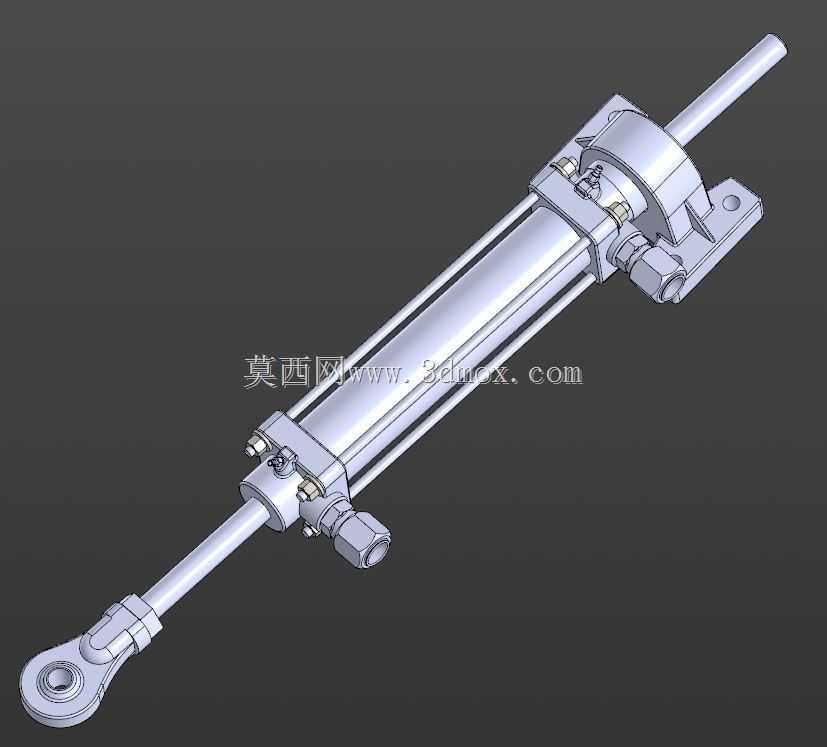

船用液压转向执行油缸三维结构

　　该线性液压执行元件主要应用于中小型船舶的液压舵机系统中，作为舵叶转向动作的直接动力输出部件，承担将液压系统的压力能转换为舵杆摆动机械能的核心作用，在船舶航行过程中响应操舵指令，推动舵叶偏转实现航向调整，是船舶操舵液压回路里的关键执行终端。从结构设计来看，该油缸采用双杆活塞式对称结构，缸筒两端配置铰接式安装支座，可适配船体舵机舱内的倾斜安装工况，活塞杆端部采用关节轴承连接端，能够补偿安装过程中产生的同轴度误差，同时吸收舵叶受水流冲击产生的径向偏载，避免活塞杆承受额外弯矩导致密封件过早磨损。

　　缸体外部集成的管路接口采用侧置式布局，进出油口对称分布在缸筒两侧靠近端盖的位置，可缩短液压管路的连接长度，减少管路沿程压力损失，同时避免管路与周边舵系部件产生运动干涉。端盖与缸筒的连接采用螺栓紧固加密封沟槽的组合结构，静密封部位配置O型密封圈，动密封部位采用斯特封加防尘圈的组合密封形式，既可以承受舵机系统额定工作压力下的油液密封需求，又能阻挡船舱内的水汽、盐雾进入缸筒内部，适配船舶高湿高盐的工作环境。

　　设计过程中优先考虑了安装边界的适配性，缸体中部的安装抱箍可沿缸筒轴向调整固定位置，适配不同船体舵机舱的安装孔位间距，无需额外加工过渡安装板即可完成固定；活塞杆伸出端的关节轴承内孔尺寸与常规舵系拨叉的连接销轴尺寸匹配，可直接与现有舵系传动部件对接，减少改装工作量。从功能特性上看，该油缸的双出杆结构保证了活塞两侧的作用面积完全相等，操舵过程中左右转向的推力输出一致，不会出现左右转舵速度不均的问题，提升操舵的响应一致性；缸体外部的金属防护套覆盖在活塞杆外露段上方，可避免船舱内掉落的杂物、检修工具磕碰活塞杆表面，防止镀铬层破损引发锈蚀或密封划伤。

　　实际选型应用时，需要核对油缸的总行程是否匹配舵叶最大偏转角度对应的线位移量，确认安装支座的中心高度与舵系拨叉的转动中心高度一致，同时保证油缸铰接安装后，活塞杆全行程运动过程中不会与舱壁、液压管路、其他舵系附件产生运动干涉；进出油口的连接管路需采用高压液压软管，预留足够的弯曲余量，适配油缸摆动过程中产生的接口位置变化，避免硬管连接出现应力断裂。建模过程中对所有配合面的尺寸公差进行了还原，包括活塞与缸筒的间隙配合公差、活塞杆与端盖导向套的配合公差、铰接孔与销轴的配合公差，可直接用于液压系统的装配干涉校验、安装工位的布局模拟，也可作为同类型船用液压油缸改型设计的结构参考，帮助设计人员快速完成舵机液压执行元件的选型匹配与结构校核，减少重复建模的工作量。
