三叶式航空动力螺旋桨结构设计

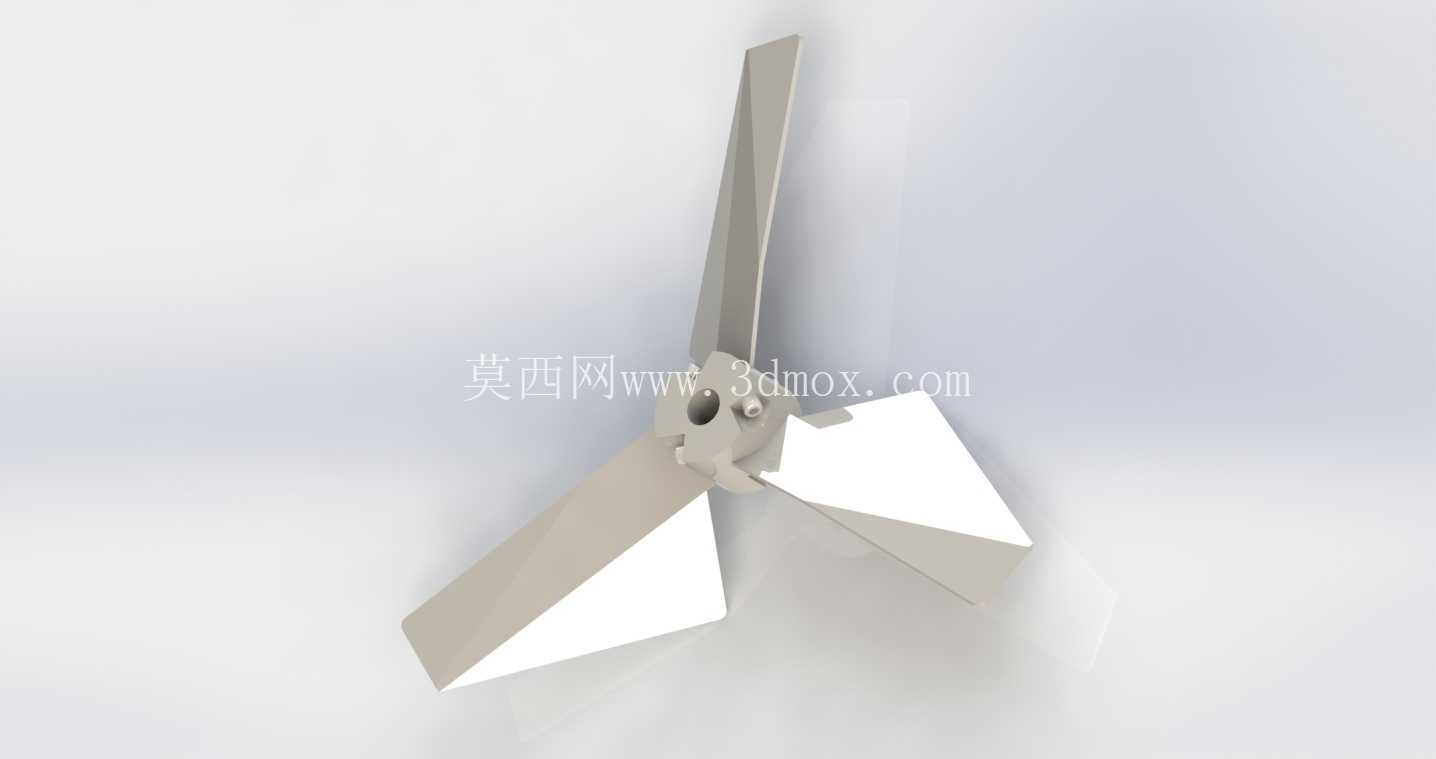

在小型低空飞行器、航模动力系统以及部分轻型水上推进设备的动力端设计中，螺旋桨作为直接将旋转机械能转化为轴向推力的核心执行部件，其结构合理性直接决定整套动力系统的能量转化效率与运行稳定性。这款三叶结构的螺旋桨设计，首先从桨叶的翼型截面选型入手，没有采用等厚的简易平板结构，而是沿桨叶展向做了连续的翼型厚度渐变处理：靠近桨毂的根部区域截面厚度更大，用来承载旋转过程中产生的巨大离心拉力与气动弯矩，避免高转速下桨根出现应力集中导致的结构断裂；从根部向桨尖延伸的过程中，翼型的相对厚度逐步收窄，同时配合固定的几何扭转角，让不同展向位置的桨叶截面在额定转速下都能保持接近最优的攻角区间，减少气流分离带来的涡流损失，提升整体推进效率。

从安装边界来看，桨毂中心设置了与动力输出轴匹配的定位安装孔，孔位周边预留了标准的紧固件安装平面，安装时可以通过端面贴合保证桨盘平面与输出轴的垂直度，避免高速旋转时出现动不平衡量引发的整机振动。三片桨叶沿桨毂周向呈120度均匀分布，相比两叶桨结构，相同直径下三叶桨的推力输出更平顺，转速波动更小，在对振动控制要求更高的小型航拍无人机、轻载电动航模以及部分小型水面遥控艇的动力匹配中，能有效降低动力端的振动传导，提升搭载设备的运行稳定性。

设计过程中需要重点考量的尺寸边界包含几个核心维度：首先是桨盘直径，这个参数直接决定了螺旋桨的有效做功面积，需要匹配动力源的输出扭矩特性，直径过大会导致动力端负载超出额定范围，引发电机过热或者内燃机熄火，直径过小则无法充分利用动力输出，造成能量浪费；其次是桨叶的安装角，也就是桨叶弦线与桨盘旋转平面的夹角，这个参数直接决定了单圈旋转的理论推进量，需要结合设计工况下的前进比做匹配调整，保证常用工况下螺旋桨工作在高效区间；另外是桨毂的轴向厚度，这个尺寸需要匹配动力输出轴的安装空间，避免安装后出现与机身壳体、导流罩的运动干涉。

在实际应用场景中，这类三叶螺旋桨除了适配小型低空无人飞行器，还可以通过调整桨叶的材质与翼型参数，适配小型通风设备的风轮、特定工况下的流体搅拌部件，核心的设计逻辑是一致的：通过合理的翼型与扭转角分布，让旋转过程中作用在叶片上的流体作用力分解出需要的轴向推力或者径向搅拌力，同时尽可能降低无用的阻力损耗。设计时还需要做动平衡校核，每片桨叶的质量分布沿展向要保持一致，安装后整体的质心要落在旋转轴线上，否则高转速下产生的交变振动会快速磨损动力端的轴承，缩短整套设备的使用寿命。桨叶的前缘位置做了小角度的钝化处理，不是尖锐的切削结构，一方面可以降低空气中沙尘、小颗粒杂物撞击前缘导致的结构损伤，另一方面也能避免前缘过于尖锐带来的加工难度提升，兼顾结构强度与工艺可行性。
