双叶螺旋推进桨结构设计方案

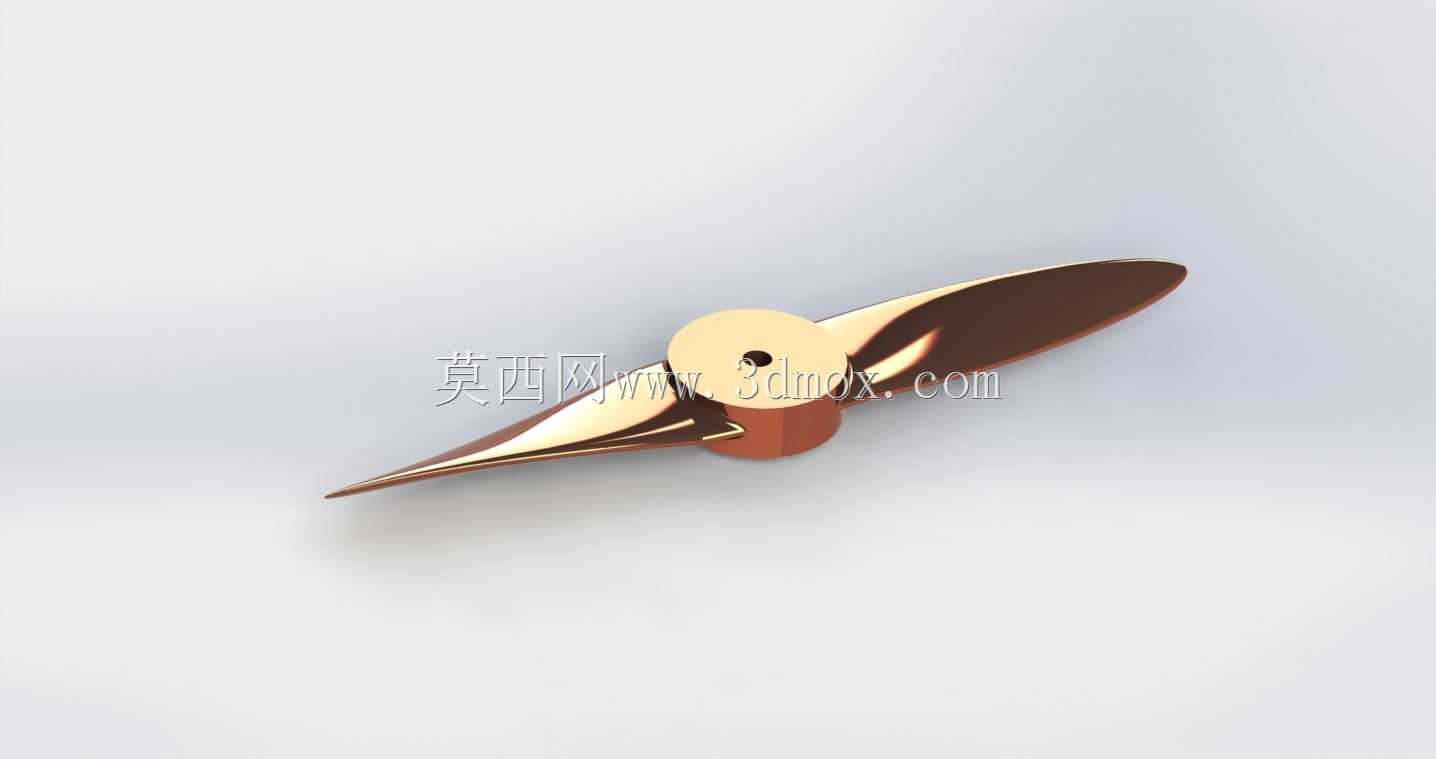

这类双叶螺旋桨的应用场景覆盖小型流体推进设备、低载荷风动装置以及小型实验台动力输出端，在小型水面无人艇、桌面级风洞实验装置、低功率通风设备的动力传递链路中，这类结构的桨叶承担着将转轴旋转动能转化为流体轴向推力的核心作用，和多叶桨相比，双叶结构在低转速工况下的流体扰动阻力更小，启动扭矩需求更低，适配小功率动力源的输出特性。从功能特性来看，该桨叶采用对称翼型截面设计，桨叶从根部到梢部的弦长逐步收窄，扭转角沿展向连续变化，能够保证不同半径位置的叶素在额定转速下保持相近的攻角，减少叶尖涡流带来的能量损耗，提升动能转化效率。中心安装座采用带定位孔的凸台结构，中心通孔适配标准直径的动力输出轴，侧面的紧定螺钉孔可实现桨叶与转轴的周向固定，避免高速旋转时出现相对滑移，安装座的下端面为平整定位面，可与轴肩端面完全贴合，保证桨叶旋转时的端面跳动量控制在合理范围内，降低运转时的振动幅值。设计过程中首先要确定额定工况下的转速与目标推力值，通过叶素动量理论计算不同展向位置的翼型弦长与扭转角，再结合安装空间的边界约束确定桨叶的整体展长，保证桨叶旋转时的最大外圆直径不会与周边护罩、壳体结构发生干涉，桨叶根部与中心安装座的过渡位置采用大圆角过渡，避免应力集中导致的高速旋转断裂问题，桨叶表面做流线型光顺处理，减少流体流经表面时的摩擦阻力。安装边界方面，中心安装孔的公差带选用过渡配合，既保证装配时的定位精度，也便于后期维护拆卸，安装座的轴向高度经过匹配设计，不会超出动力输出端的轴段长度，保证紧定螺钉能够完全锁紧在轴面的定位凹坑内，双叶的动平衡精度按照刚性转子G6.3等级设计，在额定转速区间内运转时不会产生额外的偏载力，可有效延长配套轴承的使用寿命。这类结构在选型时需要重点匹配动力源的输出扭矩与转速区间，若转速超出设计阈值，桨叶根部的弯曲应力会超过材料许用值，容易出现断裂失效，若应用在水环境中，还需要考虑材料的耐腐蚀性，通常选用铜合金或者工程塑料作为加工材质，适配不同工况的使用需求。
