狄龙弹药装填设备底火管墙面固定支架

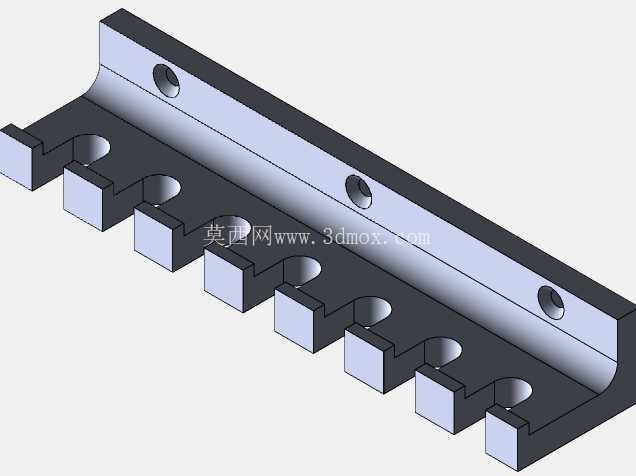

　　在实弹射击训练配套的弹药装填作业场景中，底火作为弹药击发环节的核心敏感部件，其规整收纳与快速取用直接影响装填作业的效率与操作安全性，这款适配狄龙弹药装填设备的底火管固定支架，正是针对作业现场底火管零散摆放易磕碰、取用动线混乱的痛点设计的墙面安装式承载构件。从实际作业场景来看，多数民间射击场、单位射击训练点的弹药装填工位多采用墙面挂载工具的布局来节省操作台面空间，避免零散小部件在台面上受碰撞滚落，这款支架采用L型折弯的整体结构，竖直边为安装贴合面，上面均匀分布三个沉头安装孔，可通过膨胀螺丝直接固定在水泥墙面或者工位旁的金属立板上，安装时需保证安装面平面度误差不超过0.2mm，避免支架固定后出现倾斜导致底火管卡位偏移。

　　水平承载边设计有8组等距排布的卡位槽，每个卡位槽由凸起的定位挡边和半圆承托槽组成，槽宽严格匹配8.5mm的底火管外径，底火管放入后可被两侧挡边限制径向窜动，不会因工位旁的设备振动、人员走动剐蹭出现滑落，同时等距排布的槽位让操作人员无需目视确认即可快速取放底火管，适配装填作业中高频重复的取件动作节奏。设计阶段首先考虑的是作业场景的安全冗余，支架整体采用一体式铣削成型结构，没有额外的拼接紧固件，避免长期使用后连接件松动导致部件脱落引发安全隐患，承载边的每个承托槽边缘都做了0.3mm的倒角处理，既可以在放入底火管时起到导向作用，也能避免锐边刮擦底火管外壁的防锈涂层，长期使用也不会出现涂层脱落导致底火管卡滞的问题。

　　安装边界方面，支架整体长度适配常规工位的墙面空余空间，竖直安装边的高度可保证固定后支架水平承载边距离操作台面的高度在15-20cm区间，刚好匹配操作人员坐姿取件的手臂自然抬起高度，无需大幅抬臂或者俯身即可完成取放动作，降低长时间重复装填作业的操作疲劳度。从结构受力角度分析，每个承托槽的挡边厚度经过核算，可承受单根底火管满载状态下的重力载荷，即使所有槽位都放置满底火管，支架水平边的最大挠度也控制在0.1mm以内，不会出现长期承重后向下弯曲变形的情况。另外，支架的表面采用硬质氧化处理，耐磨性能优异，即使每天高频次取放底火管，承托槽位置也不会在短时间内出现磨损凹陷，保证长期使用后的卡位精度。

　　在实际工位布局中，这款支架通常安装在狄龙装填设备的左侧墙面位置，和设备的进弹工位保持30cm左右的水平距离，操作人员取到底火管后可直接递送至装填位，动作路径最短，没有多余的动线浪费。不同于台面放置的收纳盒，墙面固定的形式不会占用宝贵的台面操作空间，也不会因台面清理、设备挪动时被碰倒，避免底火散落引发的安全风险。设计时特意将槽位的开口方向设置为略微向上倾斜5度，即使支架安装时存在微小的角度偏差，底火管放入后也不会自行向外滑出，进一步提升了使用的可靠性。三个安装孔的孔位间距经过优化，可适配常见的墙面膨胀螺丝安装间距，安装时无需额外打孔测量，直接按照孔位标记钻孔即可完成固定，降低现场安装的调整难度。
