航空军事领域用10-32型开槽止动螺母

　　在航空机载设备、军事装备的紧固件连接场景中，普通螺纹连接在持续振动、交变载荷、温度骤变的工况下极易出现预紧力衰减、螺纹副松脱的问题，轻则导致设备定位偏移、传动间隙增大，重则引发结构解体、功能失效的严重故障，这类高可靠性要求的连接部位，对紧固件的防松性能有着远高于民用普通设备的要求，本次涉及的10-32型止动螺母，正是针对这类严苛工况开发的专用锁紧紧固件。从结构设计逻辑来看，该螺母下部采用标准六角外形，匹配通用扳手的拧紧作业需求，六角对边尺寸严格适配10-32螺纹规格对应的标准工装夹持范围，安装时无需定制专用工具，可直接沿用现有航空装配线上的标准扭矩扳手完成拧紧作业，能有效降低现场装配的工具适配成本。

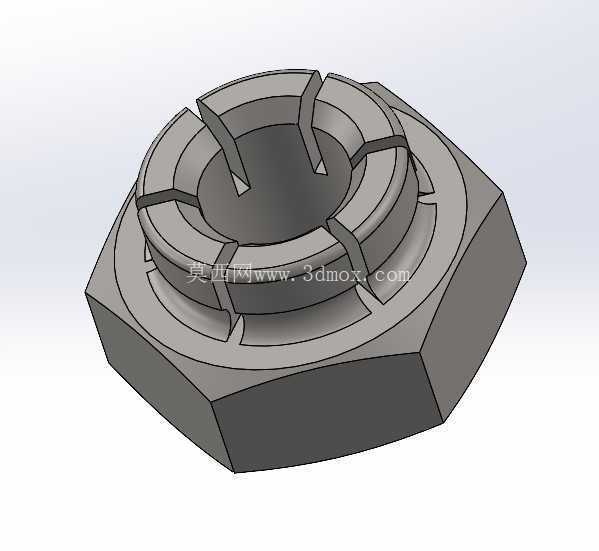

　　螺母上部的开槽结构是实现止动功能的核心设计，沿螺母上端面圆周均匀分布的四道轴向开槽，将螺母上端的螺纹段分割为四个具备弹性变形能力的卡爪，当螺母在配套螺栓上拧紧至指定扭矩后，四个卡爪会在自身弹性回复力的作用下持续抱紧螺栓螺纹牙型，在螺纹副之间形成持续的径向压紧力，消除普通螺纹连接存在的啮合间隙，从根源上阻断振动工况下螺纹副相对转动的可能。和常见的尼龙圈锁紧螺母、全金属压点锁紧螺母相比，这种开槽式全金属结构没有非金属嵌件，可适应-55℃到120℃的宽温域工作环境，不会出现高温下嵌件老化失效、低温下嵌件脆裂的问题，同时卡爪的弹性变形量具备可重复使用的特性，经多次拆装后仍能保持稳定的锁紧力矩，满足军事装备定期检修、反复拆装的维护需求。

　　从安装边界来看，该螺母的整体高度、六角外接圆直径均严格匹配航空航天紧固件的尺寸规范，安装时所需的扳手空间和普通同规格六角螺母完全一致，不需要在连接结构上额外预留更大的安装避让空间，可直接替换原有同规格的普通螺母实现防松升级，不需要对原有连接结构做任何设计修改。在实际应用中，这类止动螺母多用于航空仪表的安装固定、机载设备的机架连接、军事通讯装备的结构紧固等部位，这些部位往往长期承受发动机持续振动、飞行过程中的气动载荷冲击、设备启停带来的交变载荷，普通螺母在这类工况下通常经过数百小时的运行就会出现松脱，而该开槽止动螺母依靠持续的径向抱紧力，可在全寿命周期内保持稳定的预紧力，不需要频繁进行复紧作业。

　　建模过程中，需要重点保证开槽的位置度、槽宽的尺寸一致性，以及内螺纹的精度等级，开槽位置如果出现偏移，会导致四个卡爪的弹性变形量不一致，拧紧后各卡爪对螺纹的抱紧力不均，会大幅降低锁紧可靠性；内螺纹需要采用航空紧固件专用的精度等级，和配套螺栓的螺纹配合间隙控制在极小范围内，才能保证卡爪变形后能完全贴合螺纹牙面，实现可靠的锁紧效果；六角部分的棱角需要做微小的倒钝处理，避免装配过程中划伤操作人员或周边的线缆、结构件，同时倒钝处理也能消除六角棱角处的应力集中，提升螺母在大扭矩拧紧时的结构强度，避免拧紧过程中出现六角开裂的问题。此外，螺母上端面和六角部分的衔接处设计有环形退刀槽，一方面是加工内螺纹时的退刀需求，另一方面也能减少开槽部位和六角基体之间的应力集中，避免卡爪反复变形时在根部出现疲劳断裂的问题，退刀槽的圆角半径经过反复校核，既能保证加工可行性，也能最大化提升结构的疲劳强度，满足装备长期使用的寿命要求。
