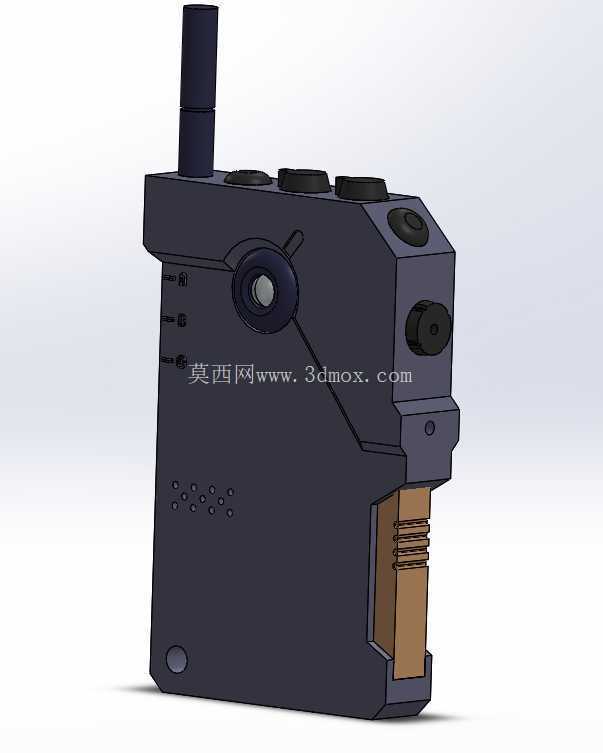

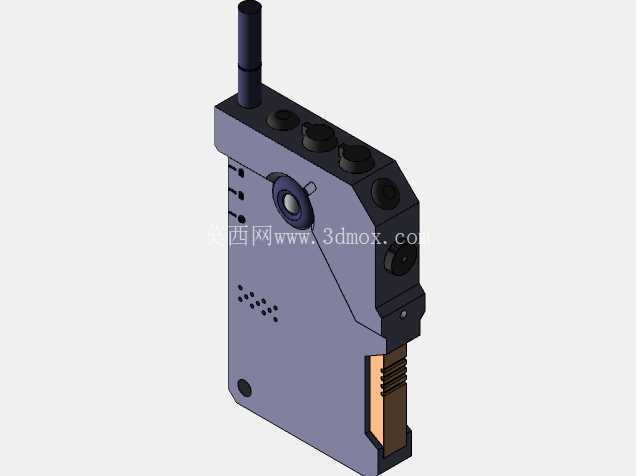

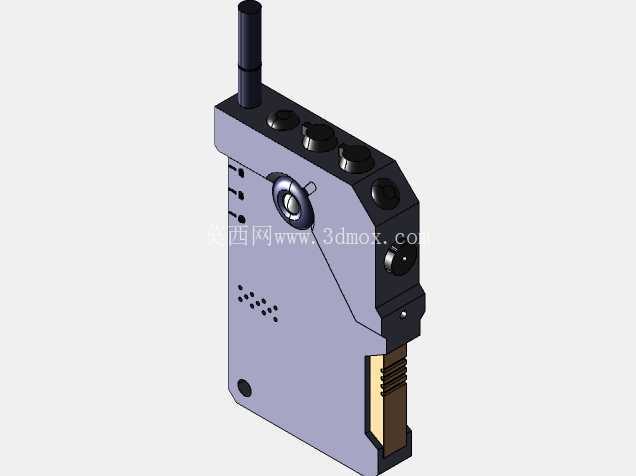

合金装备V主题iDroid手持通讯终端结构

　　这款手持通讯终端的结构设计，参考了战术场景下便携信息交互设备的实际使用需求，整体采用一体化切削式的机身轮廓，没有多余的外露凸起结构，避免在携行过程中勾挂装具，适配战术背心、腿挂携行板等多种挂载场景的安装边界，机身整体厚度控制在单手握持的舒适区间，侧边做了15度的斜切收边处理，贴合手掌虎口的自然握持弧度，长时间持握不会产生硌手的压痕。机身顶部设置的柱状外置通讯天线，采用分段式的结构设计，根部做了密封加固处理，可在一定角度范围内弯折调整信号收发方向，天线与机身衔接处做了台阶式的防水结构，可满足户外复杂环境下的使用要求。机身正面上半区域排布的四个圆形物理按键，采用下沉式的安装结构，按键表面高出机身上盖0.8mm，按压行程控制在1.2mm，戴战术手套操作时也能精准触发，不会出现误触的情况，按键旁设置的圆形旋钮结构，集成了功能切换与参数调节的作用，旋钮外圈做了滚花处理，增加转动时的摩擦力，旋钮下方的机身斜面上预留了多组阵列式的出声孔，孔位采用0.5mm的等径圆孔，呈不规则矩阵排布，兼顾出声效率与机身壳体的结构强度，避免开孔过多导致壳体抗冲击性能下降。

　　机身侧面的接口区域做了内凹式的防护设计，接口外侧预留了防护盖的安装槽位，可在非使用状态下遮盖接口，阻挡沙尘、雨水进入设备内部，机身底部的扩展接口采用金手指接触式结构，可适配充电底座、数据传输线等多种扩展配件，接口旁设置的定位凸台，可保证配件对接时的定位精度，避免插针错位损坏。在功能设计上，这款设备集成了全息地图显示、环境参数采集、短距离加密通讯等多种功能，机身内部的腔体做了分仓式设计，将通讯模块、显示模块、供电模块分别设置在独立的仓室内，各仓室之间设置屏蔽隔层，避免模块之间的信号干扰，供电仓位于机身下半部分，靠近重心位置，可平衡顶部天线带来的重量偏移，让整机的重心落在握持区域的中心位置，单手持握时不会出现头重脚轻的情况。

　　机身背部做了微弧面的处理，贴合手掌的自然弯曲弧度，背部预留的挂绳孔位可连接安全挂绳，防止设备在使用过程中不慎滑落，壳体的边角处都做了R3的圆角过渡处理，跌落时可分散冲击力，降低壳体开裂的风险。考虑到特殊场景下的辅助功能需求，设备侧边预留了燃烧模块的安装位，模块与机身主体采用插拔式的连接结构，设置有独立的锁止卡扣，更换模块时只需按压卡扣即可快速拆卸，模块与机身的衔接处设置有隔热层，避免模块工作时的高温传递到机身主体，影响握持手感与内部电子元件的正常工作。

　　整个结构的设计过程中，优先考虑了极端使用环境下的可靠性，所有的壳体拼接处都设计了密封胶条的安装槽，组装后可达到IP65级别的防护能力，可在降雨、沙尘环境下正常使用，机身的受力部位都做了加厚处理，关键连接位置设置有预埋的金属螺母，避免多次拆装后出现螺孔滑丝的问题。设备的整体尺寸控制在便携设备的合理区间，可放入常规的战术腰包、装具附包中，不需要额外定制携行装具，适配现有通用的携行体系，按键与旋钮的位置都设置在拇指可触及的范围内，单手握持时不需要调整手型即可完成所有常用操作，符合人机工程学的设计要求。内部的走线槽都做了圆角处理，避免组装时划伤线材，各模块的固定位都设置有减震泡棉的安装空间，可缓冲跌落、冲击时的震动，保护内部精密电子元件不受损坏，显示模块的安装位做了屏幕边框的凸起防护，屏幕表面低于边框0.3mm，当设备正面朝下放置时，屏幕不会直接接触接触面，避免屏幕被刮花或者磕碰碎裂。
