Apex英雄弧形飞镖投掷道具结构设计

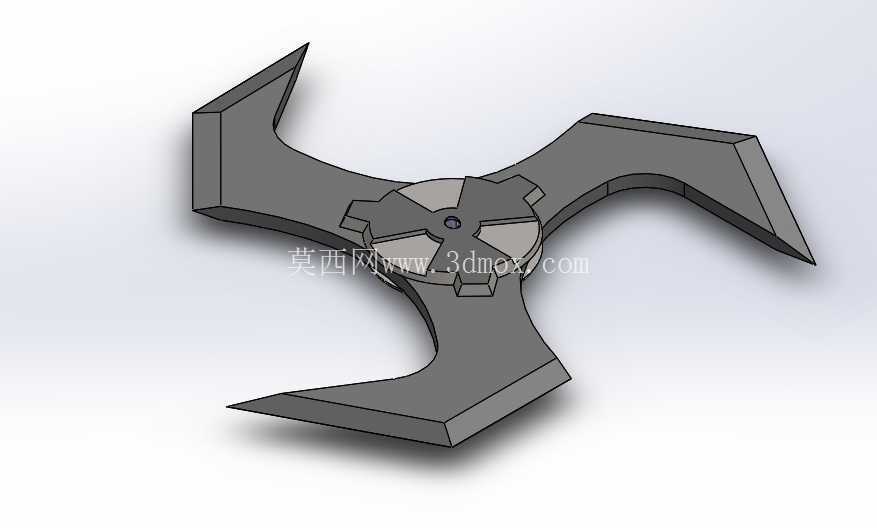

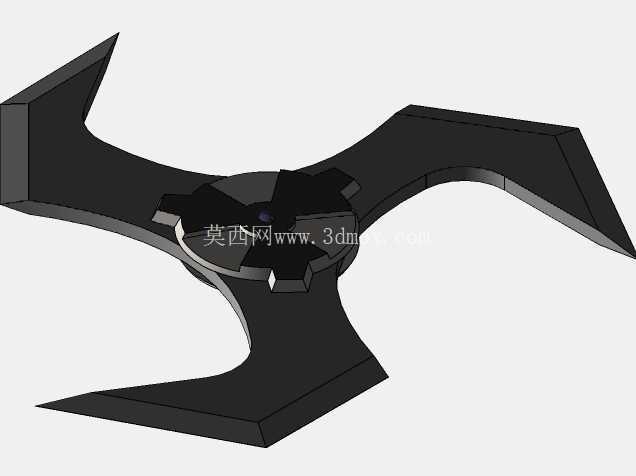

该款投掷类道具的三维结构设计，参考战术竞技类游戏内的近身投掷装备设定，整体采用三刃对称弧形布局，核心结构围绕旋转飞行的气动稳定性展开设计。从实际应用场景来看，这类结构既可以作为游戏周边手办的原型开发基础，也能为影视道具、cosplay装备的制作提供精准的结构参考，部分轻量化改型还可用于户外休闲投掷运动的器材开发。

从功能特性层面分析，三刃等夹角120度的分布设计，能够让道具在旋转飞行过程中保持质心始终处于几何中心位置，避免飞行轨迹出现偏移；每片刃部采用外薄内厚的渐变截面设计，外侧刃口做圆弧钝化处理，既还原了设定中的尖锐视觉效果，也能在实体制作时规避尖锐边角带来的安全隐患。中心位置设置的圆形装配基座，是整个结构的受力核心，三片弧形刃体通过一体化成型的连接筋与基座相连，连接位置做了R3的圆角过渡，避免应力集中导致的结构断裂，基座表面预留的浅槽结构，可用于粘贴标识贴片或者安装夜光装饰件，满足不同场景的外观定制需求。

设计思路上，整体没有采用传统飞镖的直刃结构，而是选用了大弧度的弯曲刃型，每片刃体从基座向外延伸时先做内收再向外展开的弧线造型，这种设计一方面能够在旋转时切割气流降低风阻，另一方面也让整体握持时的贴合度更好，手指可以卡在相邻两刃的弧形凹陷位置，投掷时的发力点更易控制。刃体的厚度从基座位置的8mm向刃尖位置逐步递减到2mm，这种变厚度设计既保证了中心位置的结构强度，也减轻了整体重量，让飞行时的旋转惯量更合理。

外形尺寸与安装边界方面，整体最大回转直径控制在120mm，中心基座直径为28mm，厚度为10mm，单片刃体的最大宽度为22mm，刃尖位置做了R1的圆角处理。如果用于3D打印制作实体道具，不需要额外添加支撑结构，刃体的弧形角度刚好满足FDM打印的自支撑角度要求，打印完成后仅需简单打磨即可进行后续的表面喷涂处理；如果用于注塑量产，整体结构的拔模斜度统一设置为1.5度，没有倒扣结构，模具结构简单，不需要复杂的抽芯机构，能够有效降低量产的模具成本。

从结构细节来看，相邻两刃之间的弧形凹陷位置深度为15mm，刚好适配成年人手指的指腹弧度，握持时不会出现打滑的情况；刃体表面做了轻微的内凹曲面设计，既提升了整体的视觉层次感，也能在飞行时形成稳定的气流附面层，进一步提升飞行稳定性。中心基座的背面设置了一个直径5mm深度3mm的沉孔，可用于安装配重块，根据不同的使用需求调整整体重量，适配不同的投掷力度与飞行距离要求。整个结构没有多余的零散部件，一体化的设计让整体结构强度更高，即使从1.5米高度自由落体到硬质地面，也不会出现刃体断裂或者变形的情况，完全满足日常把玩、展示或者户外休闲使用的强度要求。
