通讯设备用方形高频滤波器安装框架

　　在无线通讯基站、射频测试暗室、大功率信号发射机房这类对电磁屏蔽要求严苛的场景里，高频滤波器的安装固定结构往往直接决定整套滤波系统的实际工作效能，这款方形安装框架正是为适配板状高频滤波单元的嵌入式安装需求设计的承载结构。从实际工程落地的角度看，这类框架首先要解决的是滤波芯体的定位精度问题——高频滤波单元的金属网芯与外围屏蔽壳体的贴合间隙如果超过0.1mm，就会在缝隙处产生电磁泄漏，直接削弱对特定频段杂波的抑制效果，因此框架的内圈止口尺寸公差被严格控制在IT7级，安装时滤波芯体可以直接嵌入止口内，不需要额外打胶定位就能保证周圈贴合度均匀。

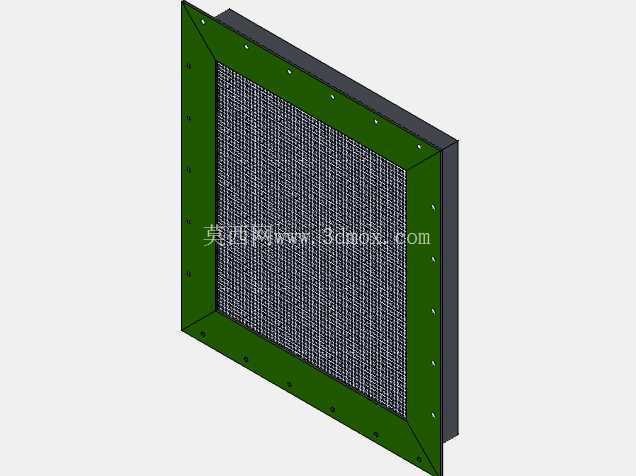

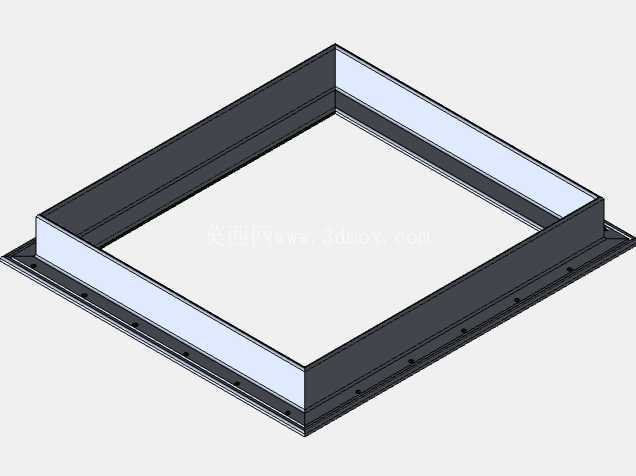

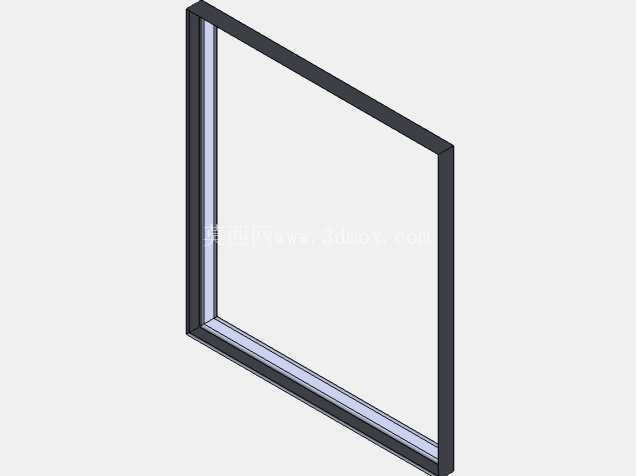

　　框架整体采用方形法兰边结构，外圈法兰上均匀排布的安装孔位，是按照通讯机柜通用安装间距设计的，孔位中心距匹配标准19英寸机柜的立柱安装孔阵列，既可以通过螺栓直接固定在机柜内壁的安装梁上，也可以配合屏蔽胶条嵌入到机房墙体的信号屏蔽层预留开口处，适配两种最常见的高频滤波器安装场景。框架的边框采用折边加三角加强筋的结构设计，四个角位的三角加强块是建模时特意做的应力分散结构，因为在实际安装过程中，拧紧法兰螺栓时如果受力不均，很容易导致方形边框出现翘曲变形，一旦边框平面度超过0.2mm，法兰面和安装基面之间就会出现缝隙，破坏屏蔽连续性，加了角部加强结构之后，即便单个螺栓的拧紧力矩达到额定值的1.2倍，边框的平面度变形量也能控制在允许范围内。

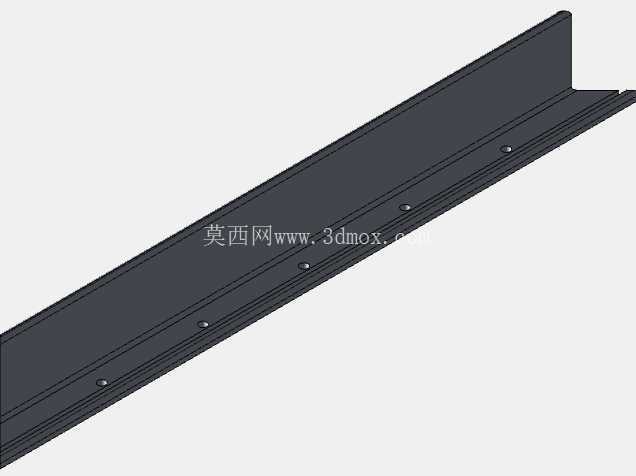

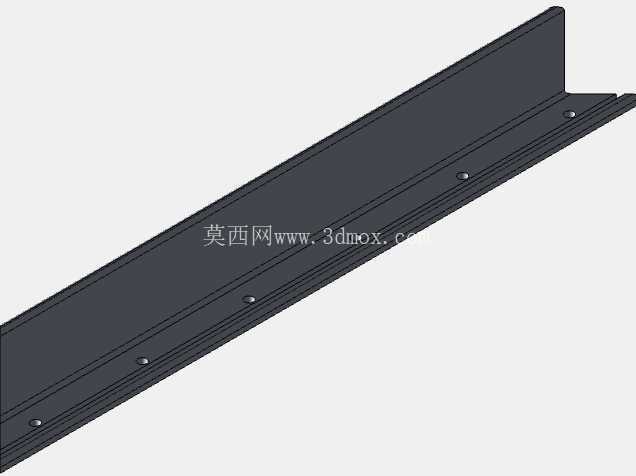

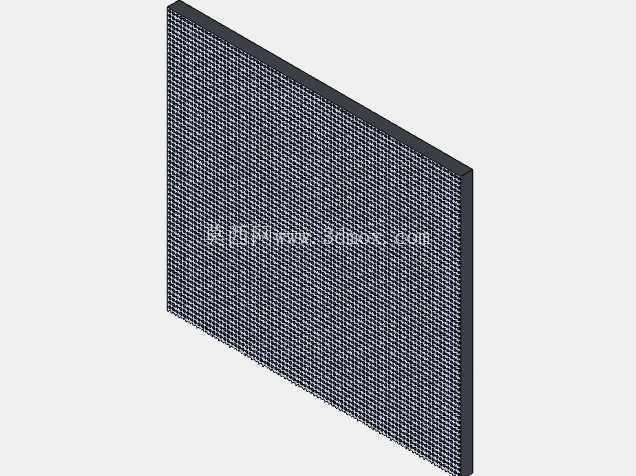

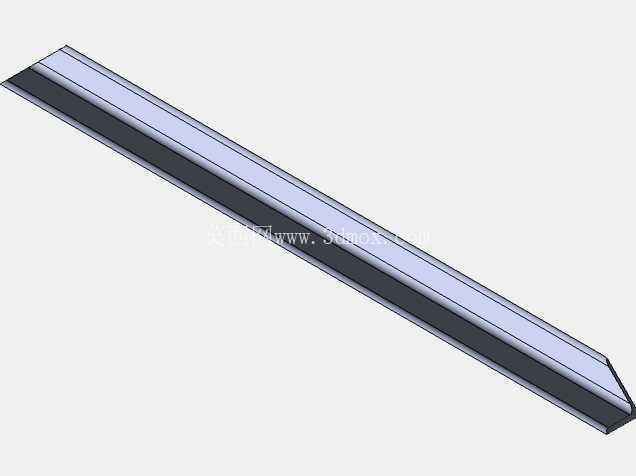

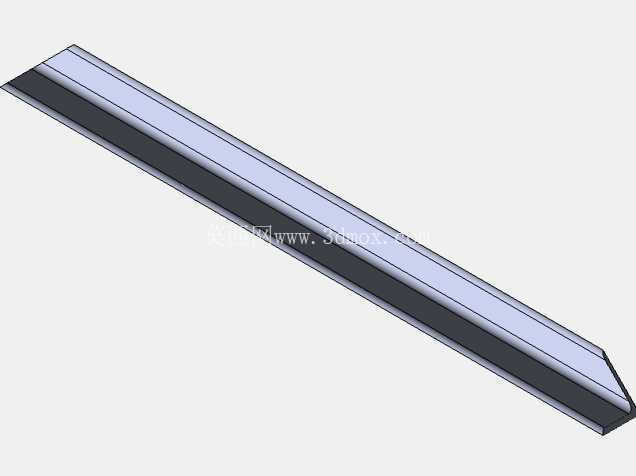

　　框架内侧的网面压边结构，是专门用来固定金属滤波丝网的，压边的宽度经过反复校核，既能够保证丝网被压紧后不会出现松动移位，也不会因为压边过宽遮挡丝网的有效通流面积——毕竟高频滤波器的通风散热和信号透传效率都和丝网的有效导通面积直接相关，压边占比过大的话，会导致滤波单元的风阻升高，增加配套散热系统的负载。从建模逻辑上看，整个框架的特征构建完全遵循钣金加工的工艺顺序：先绘制基础的法兰外轮廓和内圈止口轮廓，通过拉伸切除做出基础的框体结构，再对阵列排布的安装孔做特征阵列，四个角的加强块采用单独的拉伸特征与框体做布尔合并，最后对所有的锐边做0.5mm的倒角处理，避免加工和安装过程中出现割手的问题，也能防止锐边在电场作用下产生尖端放电，影响高频信号的传输稳定性。

　　在安装边界的适配性上，框架的厚度方向尺寸做了通用化设计，整体厚度刚好匹配标准屏蔽舱壁的夹层厚度，嵌入安装时不需要额外加调整垫片，法兰面和舱壁表面可以完全齐平；如果是机柜内安装场景，框架后侧预留的10mm间隙可以用来放置滤波芯体的接地弹片，安装时弹片可以直接抵靠在机柜的接地铜排上，不需要额外做接地导线的连接，减少接地路径上的电感，提升高频滤波的效果。很多结构设计人员在做这类滤波框架的时候，容易忽略网面的张紧结构，这款框架在设计时特意在内圈止口处做了一圈0.3mm的凸起压筋，当把金属丝网放在止口上、压上外侧的压条之后，压筋会把丝网向四周撑开，保证网面始终处于张紧状态，不会因为长期使用出现网面松弛、褶皱的问题，避免网面褶皱处产生的信号反射影响滤波性能。另外框架表面的涂覆层厚度也在建模时做了预留，整体尺寸按照涂覆后尺寸做了0.1mm的偏移补偿，保证加工喷涂之后的成品尺寸依然在公差范围内，不会出现因为漆层厚度导致的安装孔位错位、止口尺寸偏小无法装入滤波芯体的问题。在射频测试场景中，这类框架还可以配合不同目数的金属丝网快速更换，实现不同频段的滤波需求，框架的快装结构设计让丝网更换不需要完全拆下整个框架，只需要松开内侧的压条螺丝就可以完成网片替换，大幅提升测试场景下的调试效率。
