车载空调调节控制装置结构设计

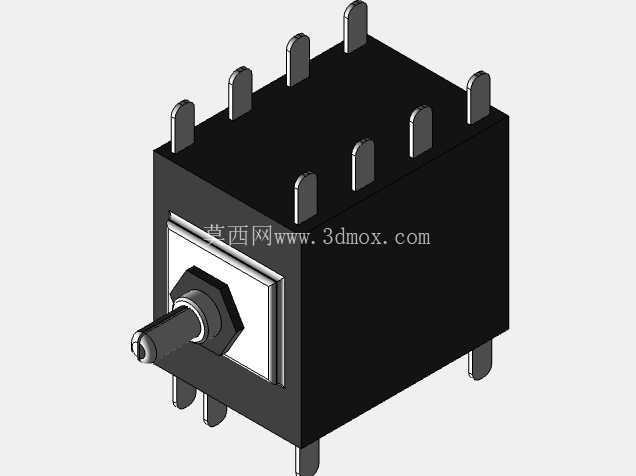

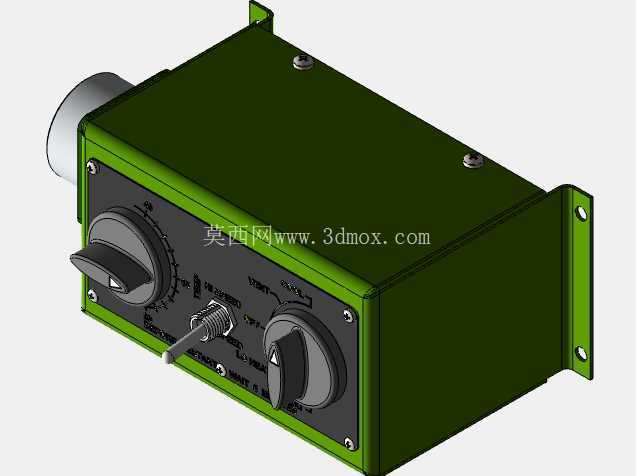

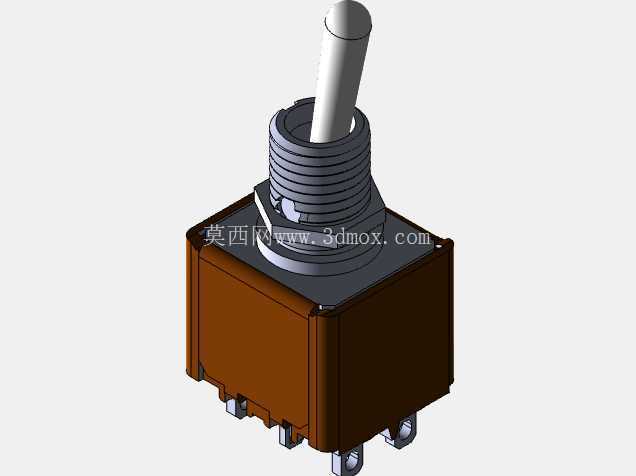

　　这款空调控制单元主要面向移动作业装备、工程车辆的驾乘舱空调系统配套使用，在非道路移动机械、重载货运车辆的驾乘空间里，这类控制装置需要兼顾操作的盲操便利性与复杂工况下的结构可靠性，毕竟工程车辆作业时操作人员视线多集中在作业面，无法频繁低头确认控件位置，所有操作逻辑都要贴合驾乘人员的使用习惯。从实际功能来看，装置集成了风量调节旋钮、温度调节旋钮与模式切换拨杆，两个旋钮采用带定位凸点的阻尼结构设计，旋转时每一档位都有清晰的段落反馈，拨杆采用滑动档位结构，可在出风模式、内外循环等功能间切换，所有操作控件的布局都集中在面板正面的操作舒适区，操作人员手肘搭在扶手位置即可完成全部调节动作，不需要大幅度抬臂或侧身。

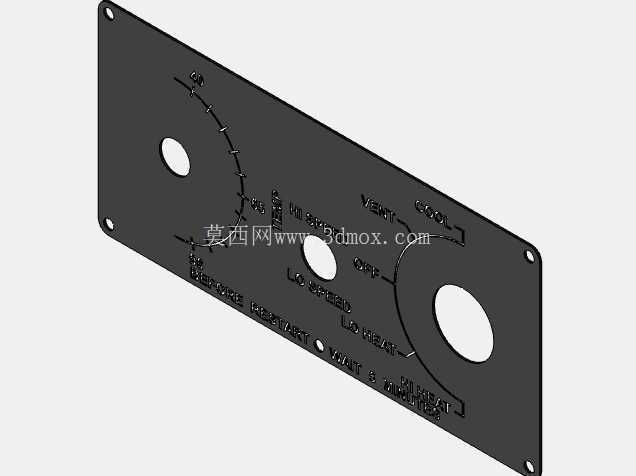

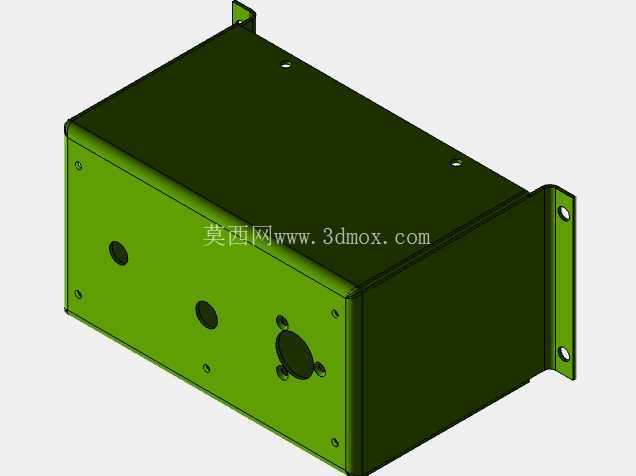

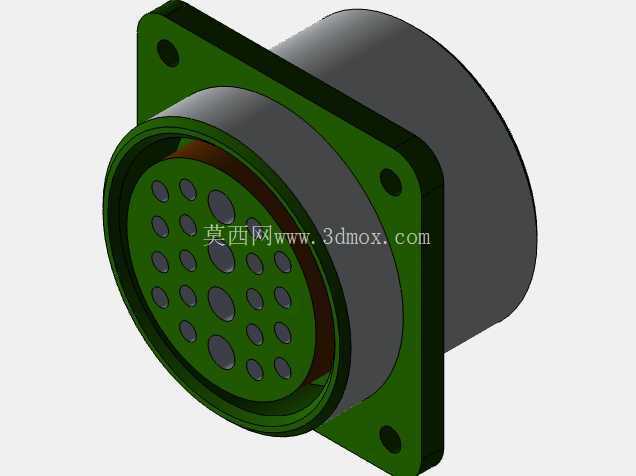

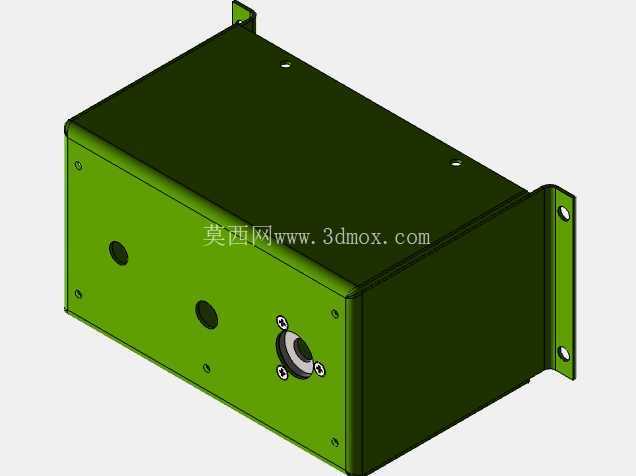

　　结构设计上，整体采用封闭式金属壳体，深绿色喷塑外壳兼顾防锈能力与绝缘性能，壳体侧边预留了穿线接口，用于连接空调主机的线束与供电线路，接口位置做了翻边处理，避免线束绝缘层被壳体锐边割破造成短路风险。壳体两侧延伸出带安装孔的固定支架，支架与壳体为一体化折弯成型，安装孔位预留了3mm的调节余量，可适配不同厚度的安装面板，安装时只需将控制单元嵌入驾乘舱的预留开孔，通过支架上的四颗固定螺丝即可完成锁紧，不需要额外设计定制安装托架，能大幅降低整车装配的工时成本。面板部分采用黑色磨砂绝缘面板，所有标识采用凹刻填漆工艺，不会因为长期触摸摩擦出现标识脱落的问题，旋钮采用防滑纹理设计，即便操作人员戴着手套也能准确完成旋转操作，不会出现打滑的情况。

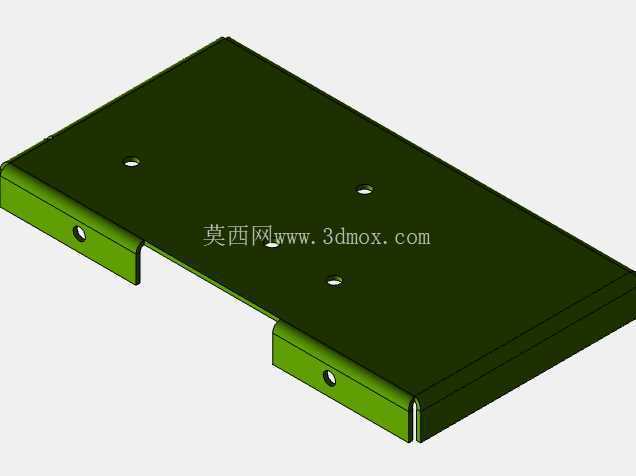

　　内部结构上，控件与壳体之间预留了足够的走线空间，电位器与拨杆的接线端都做了防拉扯设计，车辆行驶在颠簸路面时，不会因为线束晃动导致接线松脱，壳体内部的控件安装板与外壳之间设置了减震胶垫，可过滤行驶过程中的持续振动，避免电位器触点因为长期振动出现接触不良的故障。从安装边界来看，装置整体为长方体结构，嵌入安装部分的尺寸适配常规车辆中控面板的标准预留开孔，突出面板的旋钮高度控制在15mm以内，不会因为控件突出过多造成磕碰，也不会影响驾乘人员的腿部活动空间。

　　这类控制单元在设计时充分考虑了工程车辆的使用环境，壳体的密封等级可应对驾乘舱内偶尔的液体泼溅，表面喷塑层可耐受长期的紫外线照射，不会因为长期暴晒出现漆面脱落或壳体老化脆裂的问题，控件的阻尼力度经过反复调校，既不会因为振动出现档位自行偏移，也不会因为阻尼过大造成操作费力。在三维建模过程中，所有配合面的公差都按照钣金加工与注塑件的常规工艺公差设定，旋钮与面板的配合间隙控制在0.3mm，既不会因为间隙过大进灰，也不会因为间隙过小出现旋钮卡滞，安装支架的折弯角度做了91度的预变形设计，抵消钣金折弯后的回弹量，保证安装时支架能完全贴合安装面板背面，不会出现安装间隙导致的固定松动。
