直升机MGB维修支撑移动载具结构

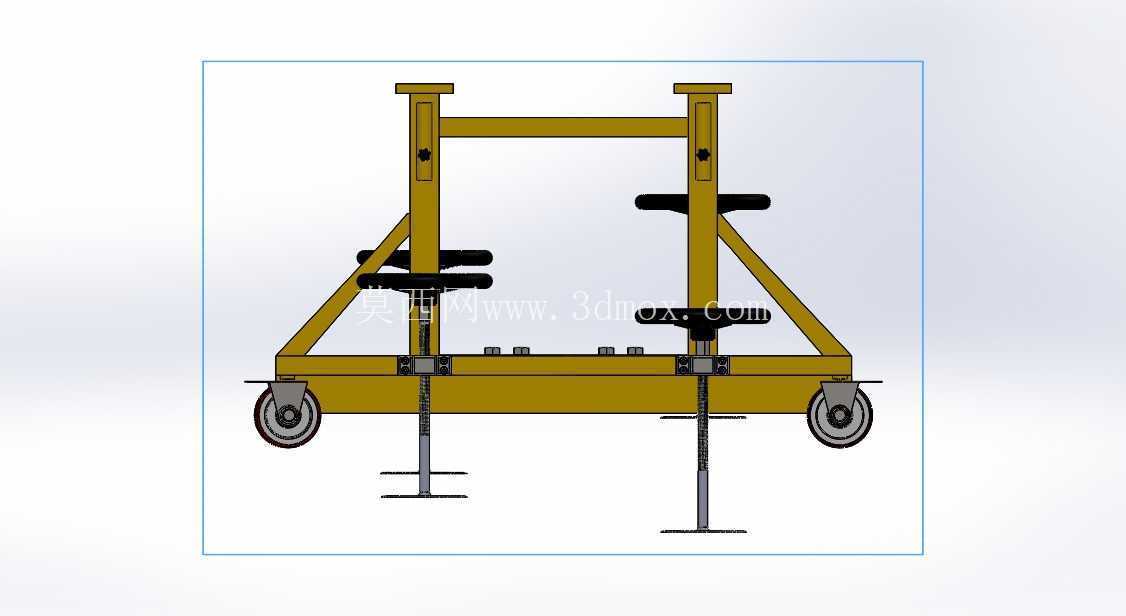

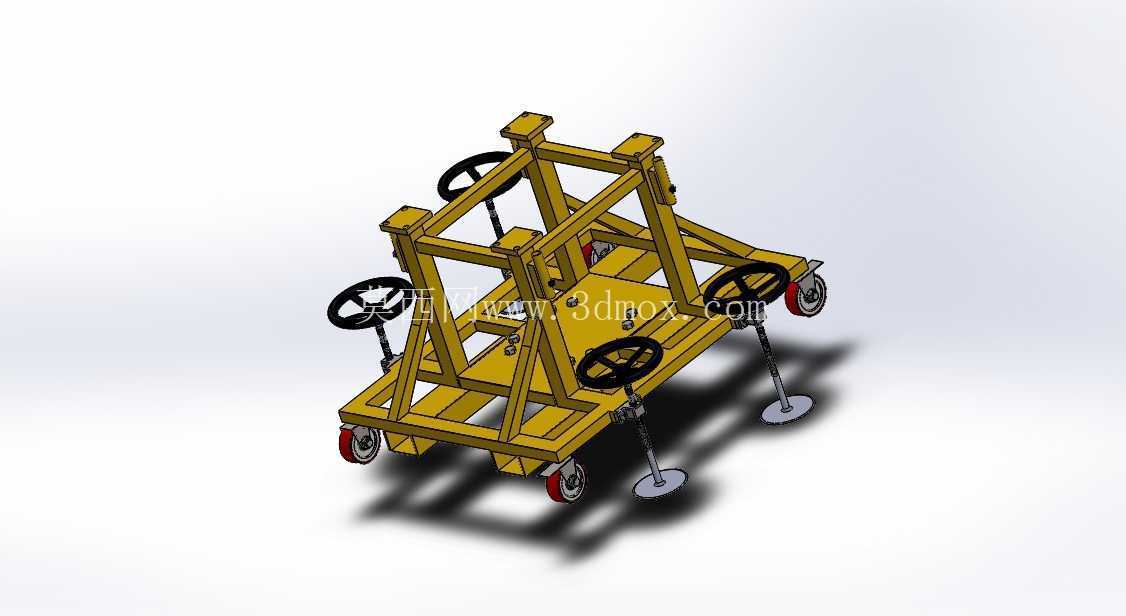

　　在航空维修车间的地面作业场景里，这类带行走轮与可调支腿的框架式载具，主要承担主齿轮箱（MGB）在拆解、检测、重装环节的周转与定点支撑功能，区别于固定式装配台，它能在车间不同工位间完成重型部件的短距离转运，同时在作业位置实现无晃动的刚性固定，适配维修流程中不同工序的位置切换需求。从结构设计逻辑来看，整体采用矩形钢管拼焊形成的框架主体，框架的内部净空尺寸完全匹配T129直升机MGB的下部安装点位，四个角位设置的手轮调节机构，对应MGB壳体上的四个工艺安装凸台，每个调节机构都带有梯形传动丝杠，转动手轮时可独立调整对应支撑点的高度，补偿部件本身的安装面形位公差，也能在装配过程中微调部件姿态，满足齿轮啮合间隙调整时的角度要求。

　　行走部分采用四个带刹车的聚氨酯脚轮，分别布置在框架底部的四个端角，轮组的安装座与框架主体采用螺栓连接，方便后期磨损后快速更换，脚轮的单轮承载能力经过核算，完全覆盖MGB自重加上作业时附加的工具、操作人员局部施压的总载荷，避免转运过程中出现轮组变形卡滞的问题。当载具移动到指定作业工位后，四个带圆盘支撑脚的支腿会通过手轮旋转下放，直到圆盘完全接触车间环氧地面，将整个载具连同上部承载的MGB抬升2-3mm，让脚轮完全脱离地面，此时整个载具的支撑点从滚动轮切换为四个固定支脚，支脚的圆盘采用大直径设计，增大与地面的接触面积，降低单位面积压强，避免在车间地面留下压痕，同时四个支脚也可独立调整高度，适配地面存在的微小坡度，保证上部承载的MGB始终处于水平状态，满足维修检测时的水平度基准要求。框架的上部横梁上预留了多个标准化的安装孔位，这些孔位的位置与MGB下部的安装螺栓孔完全同轴，孔位的公差带按照IT7级精度控制，保证部件吊装落位时能顺利穿入固定螺栓，不需要额外撬动调整，减少重型部件装配时的对位难度。在框架的侧面还设置了多个辅助吊点，当载具本身需要吊装转移到其他车间时，可通过这些吊点完成整体起吊，吊点的焊接位置经过受力校核，起吊时整个框架的变形量控制在0.2mm以内，不会影响上部已安装部件的位置精度。

　　不同于普通的物料转运小车，这款载具的框架侧面没有设置额外的置物平台，所有结构都围绕承载MGB的核心功能设计，尽可能降低自身重量的同时保证结构刚性，框架的管材壁厚选择经过有限元受力分析，在满载工况下，框架中部的最大挠度不超过0.15mm，不会因为框架变形导致上部MGB的安装面出现错位，影响后续装配精度。手轮的操作高度设置在距离地面1100mm的位置，刚好符合成年操作人员站立操作的舒适高度，转动手轮时的操作力控制在15N以内，不需要借助额外的加力杆就能完成支腿的升降和支撑点的高度调整，降低作业人员的劳动强度。

　　每个丝杠位置都配备了防尘护套，避免车间内的金属碎屑、灰尘落入丝杠螺纹副，延长传动机构的维护周期，丝杠的润滑点设置在手轮下方的位置，日常维护时不需要拆解结构就能完成注油润滑。在载具的端部还设置了牵引挂钩，可通过车间的小型牵引车牵引完成长距离的转运，挂钩的连接位置设置了缓冲橡胶垫，减少牵引启动和制动时的冲击力，避免上部承载的MGB因为惯性出现移位。整个结构的焊接部位都做了去应力处理，焊接完成后整体进行抛丸除锈再喷涂黄色防护漆，漆层厚度控制在80-120μm，适应车间内油污、切削液飞溅的使用环境，避免结构过早出现锈蚀。
