惠特沃斯弹头成型专用工装模具

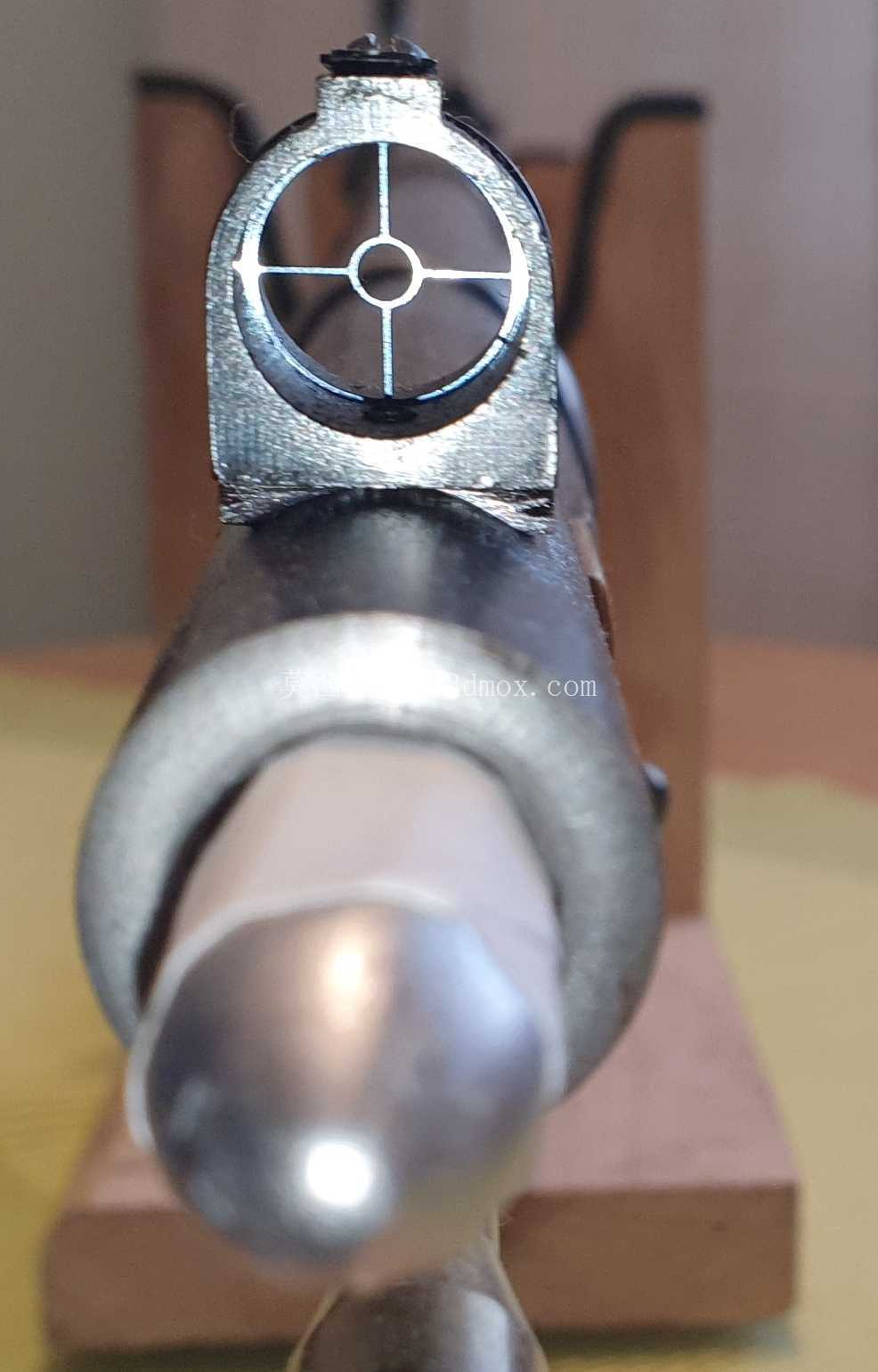

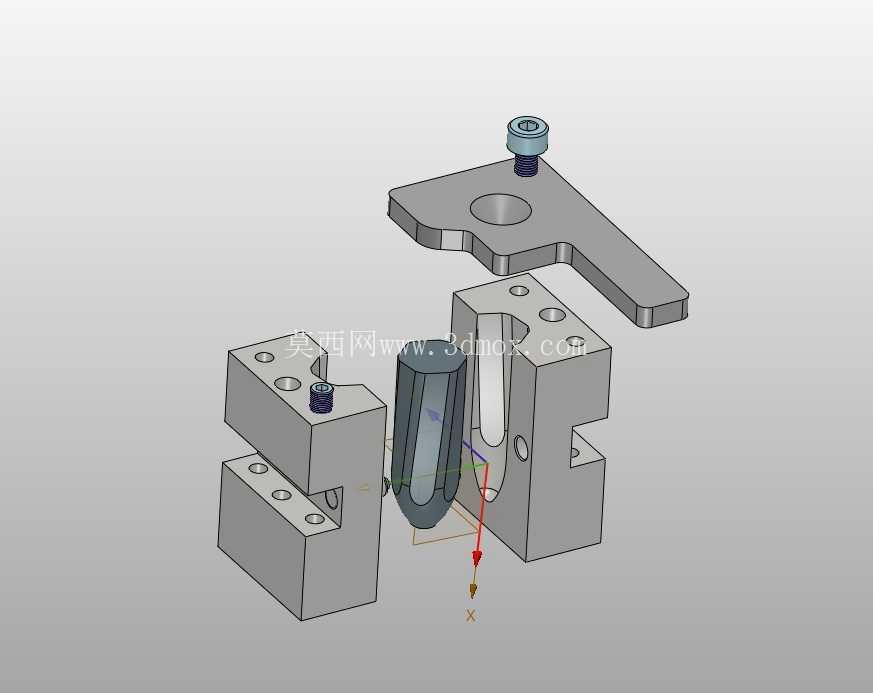

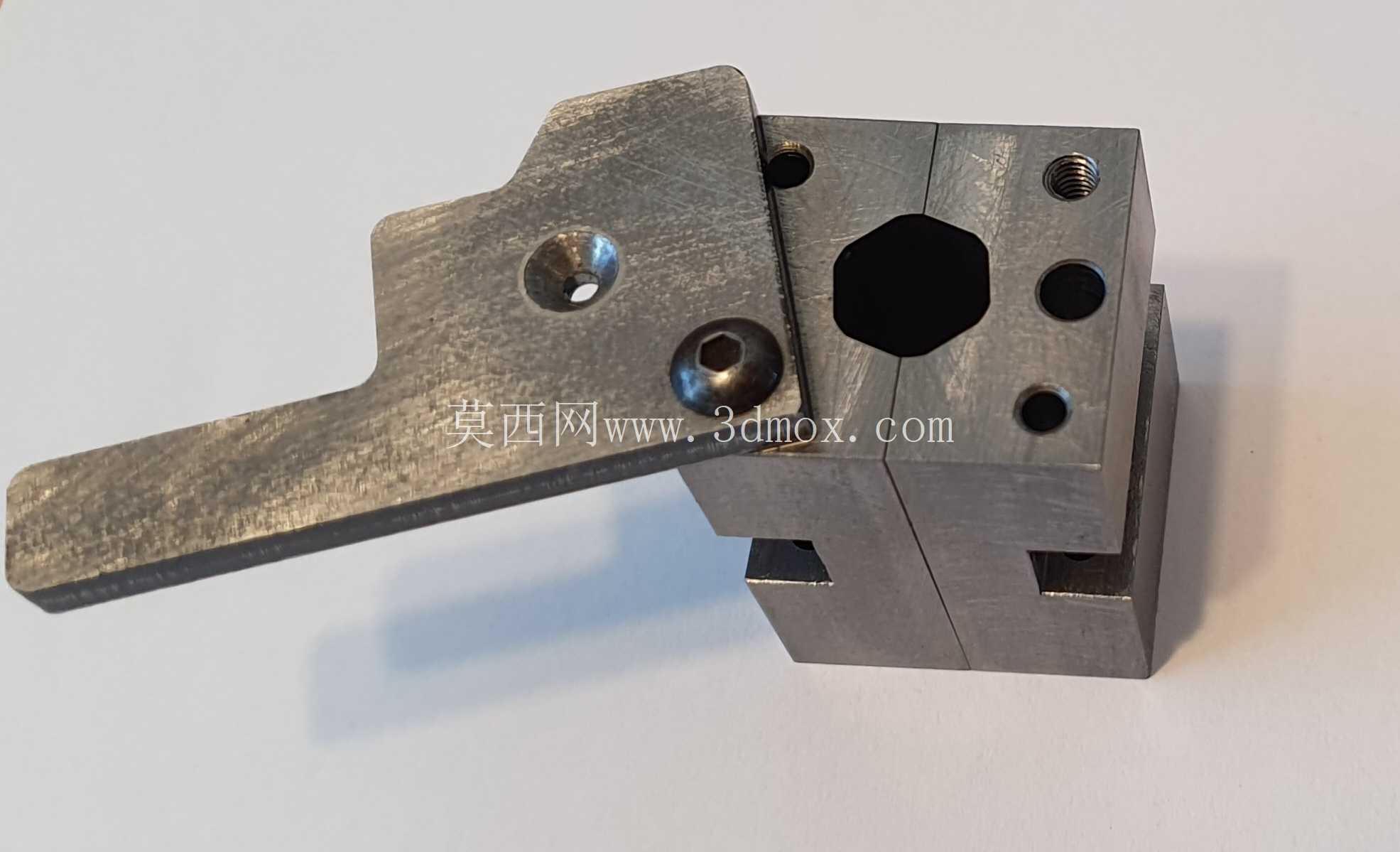

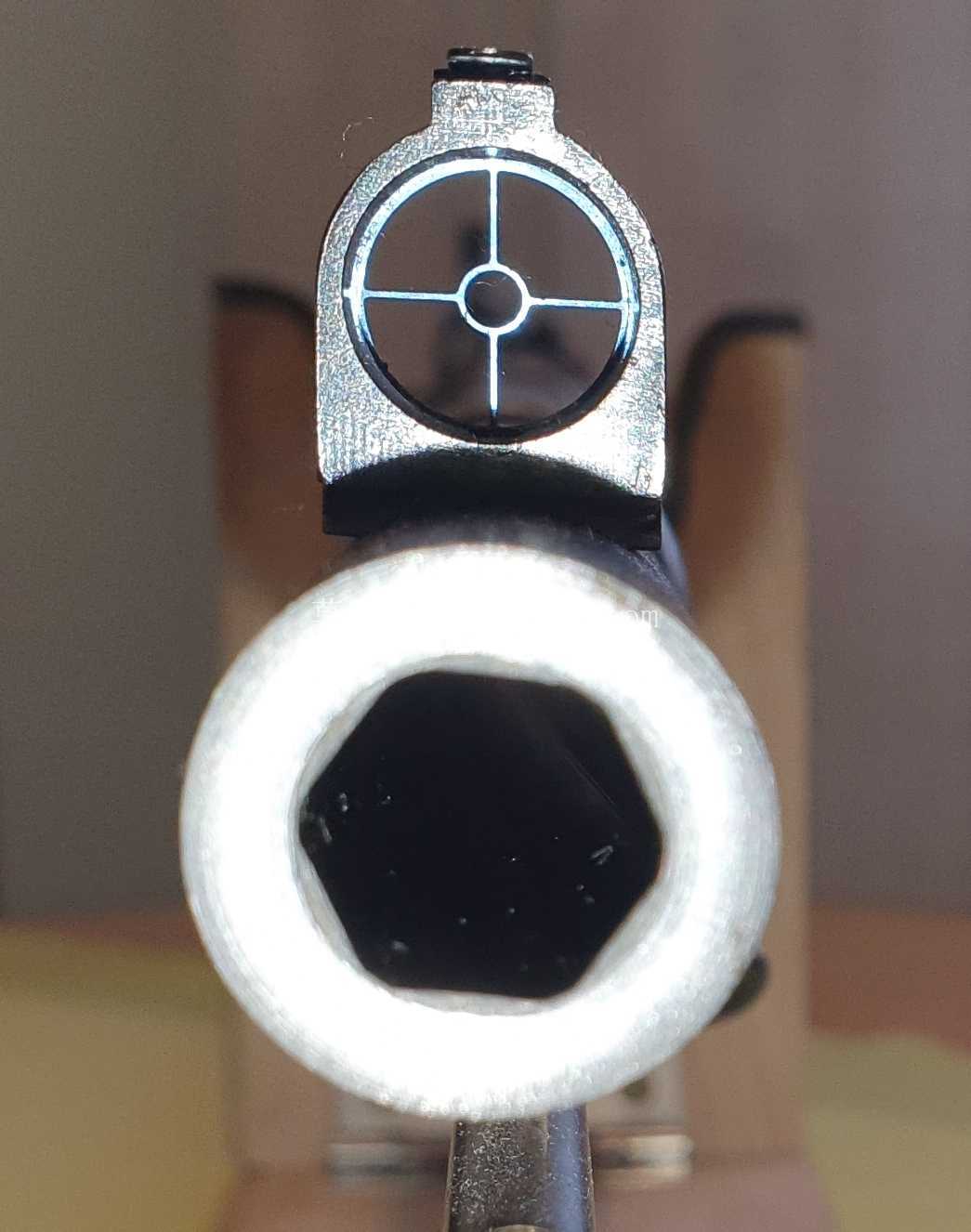

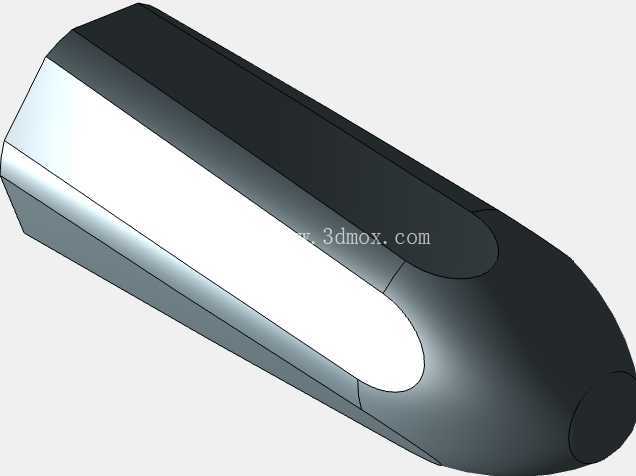

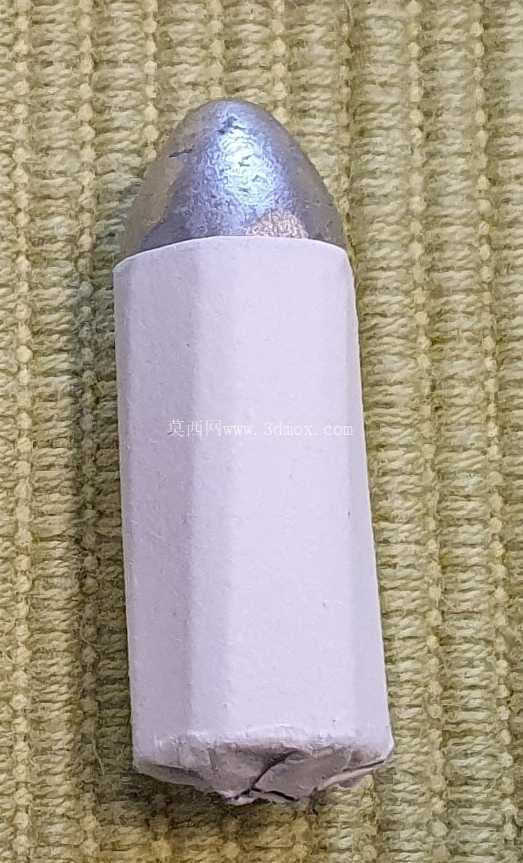

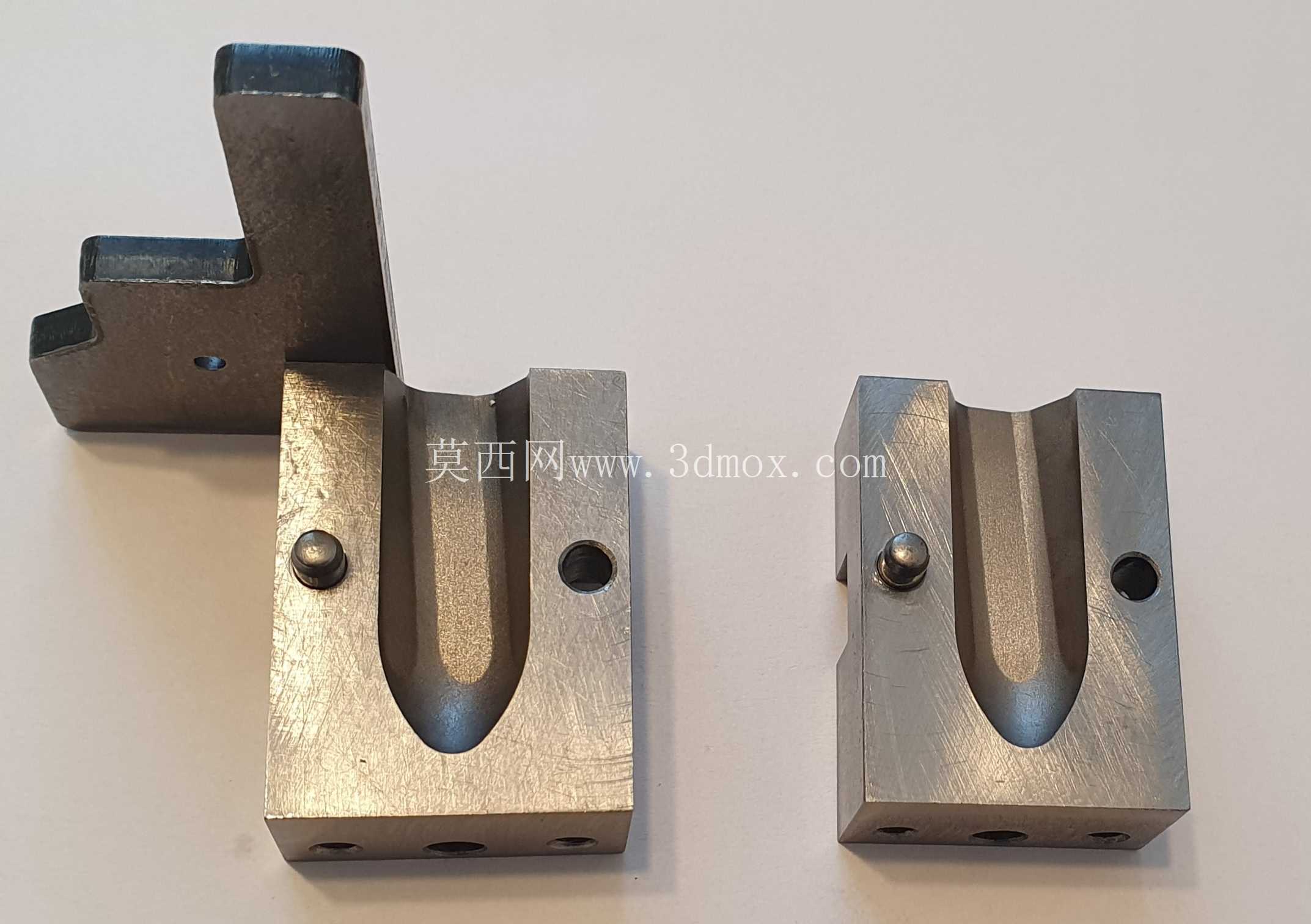

　　在轻武器弹药生产及相关精密成型加工场景中，弹头的外形一致性、尺寸精度直接决定了弹药的弹道稳定性与击发可靠性，惠特沃斯弹头因特殊的弧形轮廓与纸包配合要求，对成型模具的型腔曲面精度、定位基准设计有着远高于常规弹头模具的要求。这套模具的核心用途是完成惠特沃斯弹头的弹腔成型工序，适配电火花加工工艺完成型腔的最终精加工，解决常规工厂模具无法适配带纸包惠特沃斯弹头成型的痛点。从结构设计来看，模具整体采用分体式块体结构，主体为矩形钢制基体，一侧开设贯通式的成型型腔，型腔曲面完全匹配惠特沃斯弹头的外轮廓弧度，曲面过渡区域无加工死角，能够保证弹头压制成型后表面无划痕、无台阶缺陷，满足纸包缠绕时的贴合度要求。

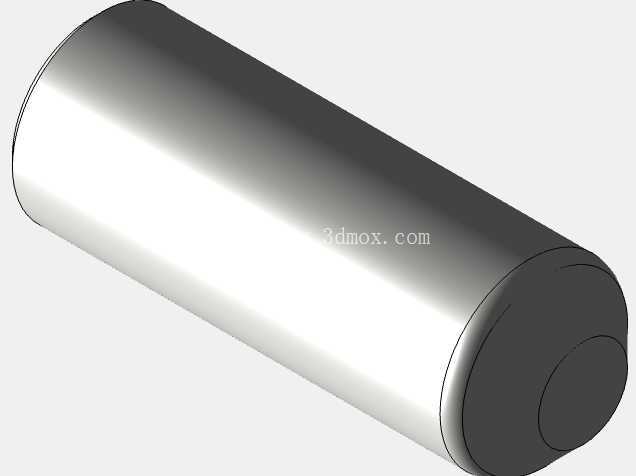

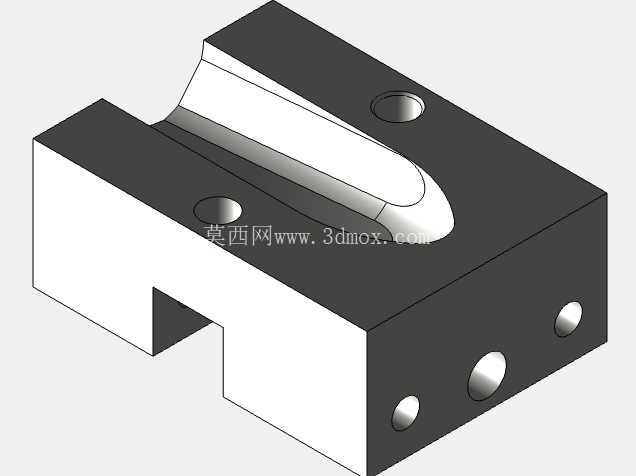

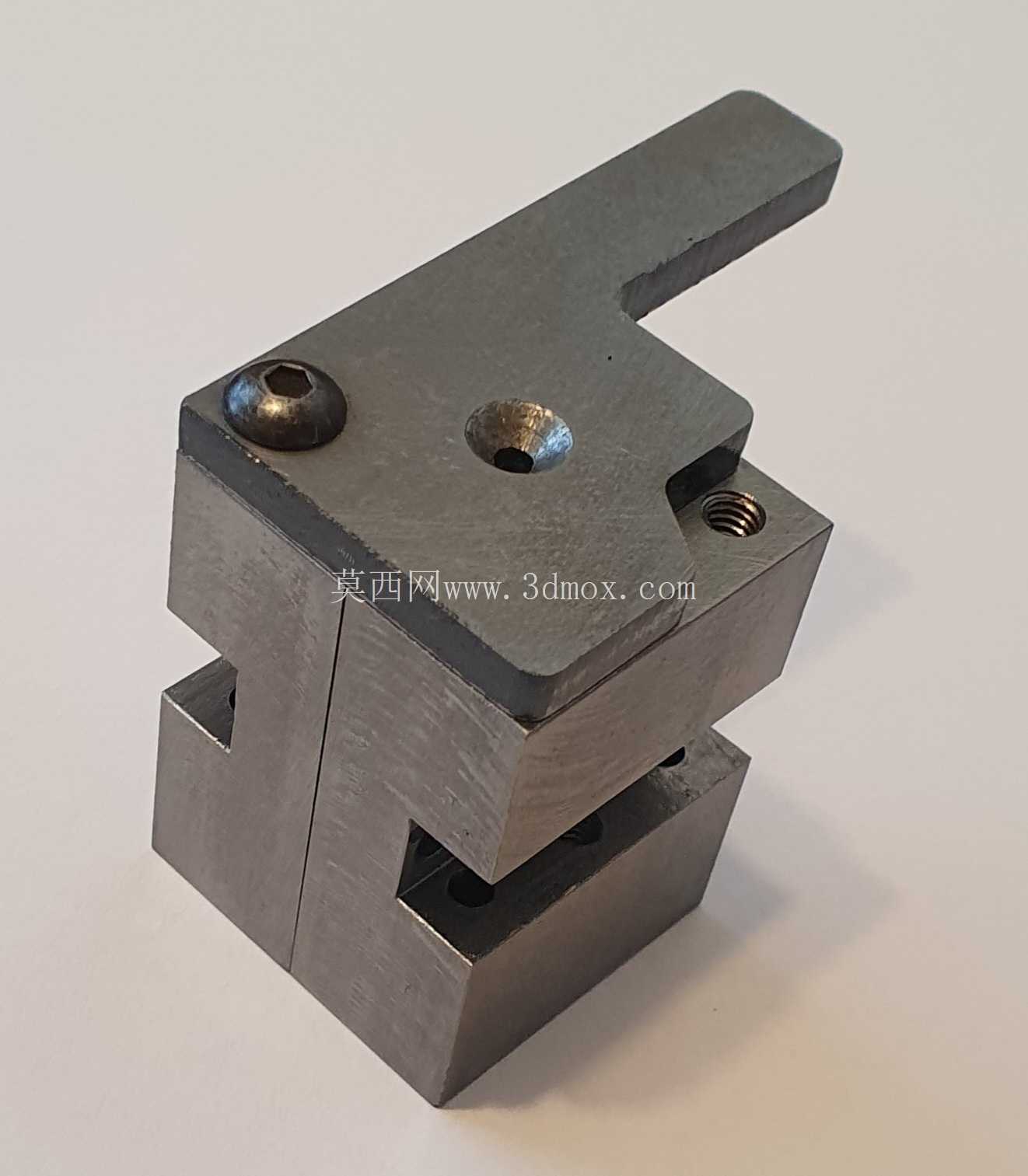

　　基体上分布的多个圆形安装孔，分别承担定位与锁紧功能：其中两个位于型腔上方的通孔为定位销孔，与加工设备的工作台定位销配合后，可将模具的重复定位误差控制在0.02mm以内，避免多批次加工时出现型腔偏移；侧面分布的三个螺纹孔为锁紧孔，可通过内六角螺栓将模具牢牢固定在电火花加工机床的工作台上，承受电极放电加工时的微幅振动，不会出现位移松动。设计过程中优先考虑了加工工艺的可行性，型腔的加工余量预留完全匹配电火花加工的蚀除效率，粗加工后留0.15mm的精加工余量，通过紫铜电极成型放电即可达到Ra1.6的表面粗糙度要求，无需后续额外的抛光工序，减少了人工修模带来的尺寸偏差。

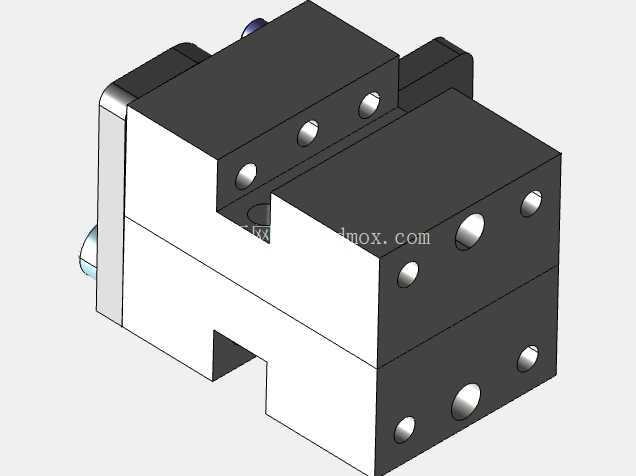

　　模具的安装边界经过严格核算，整体长宽高尺寸适配常规小型电火花机床的工作台装夹范围，无需额外制作过渡垫板即可直接装夹，型腔的开口方向与电极进给方向完全垂直，避免加工时出现电极干涉。在实际生产应用中，这套模具不仅可用于小批量惠特沃斯弹头的试制生产，也可作为同类型弧形回转体零件的成型工装参考，其定位孔与锁紧孔的布局方式、型腔的工艺余量预留思路，都能为同类精密成型模具的设计提供可复用的经验。不同于常规一体式模具结构，这套模具的基体侧面开设了避让缺口，既减轻了模具整体重量，方便人工上下料搬运，也为加工时的工作液循环留出了流道，能够及时带走电火花加工产生的金属蚀除碎屑，避免碎屑堆积在型腔内部造成放电烧伤，影响成型面的表面质量。

　　模具的分型面设置在弹头最大轮廓线位置，开模时可直接将成型后的弹头从型腔中顶出，不会出现卡模、粘模的问题，顶出位置避开了弹头的关键配合面，不会在弹头表面留下顶出痕迹，保证后续纸包缠绕时的外观完整性。从结构强度角度核算，模具基体选用合金工具钢材质，经过淬火处理后硬度达到HRC58-62，能够承受反复压制时的挤压力，长期使用不会出现型腔变形、开裂的问题，安装孔的位置距离型腔边缘的最小壁厚大于12mm，满足强度设计要求，不会在锁紧螺栓时出现基体开裂的风险。
