漫威影视道具美队振金盾牌结构设计

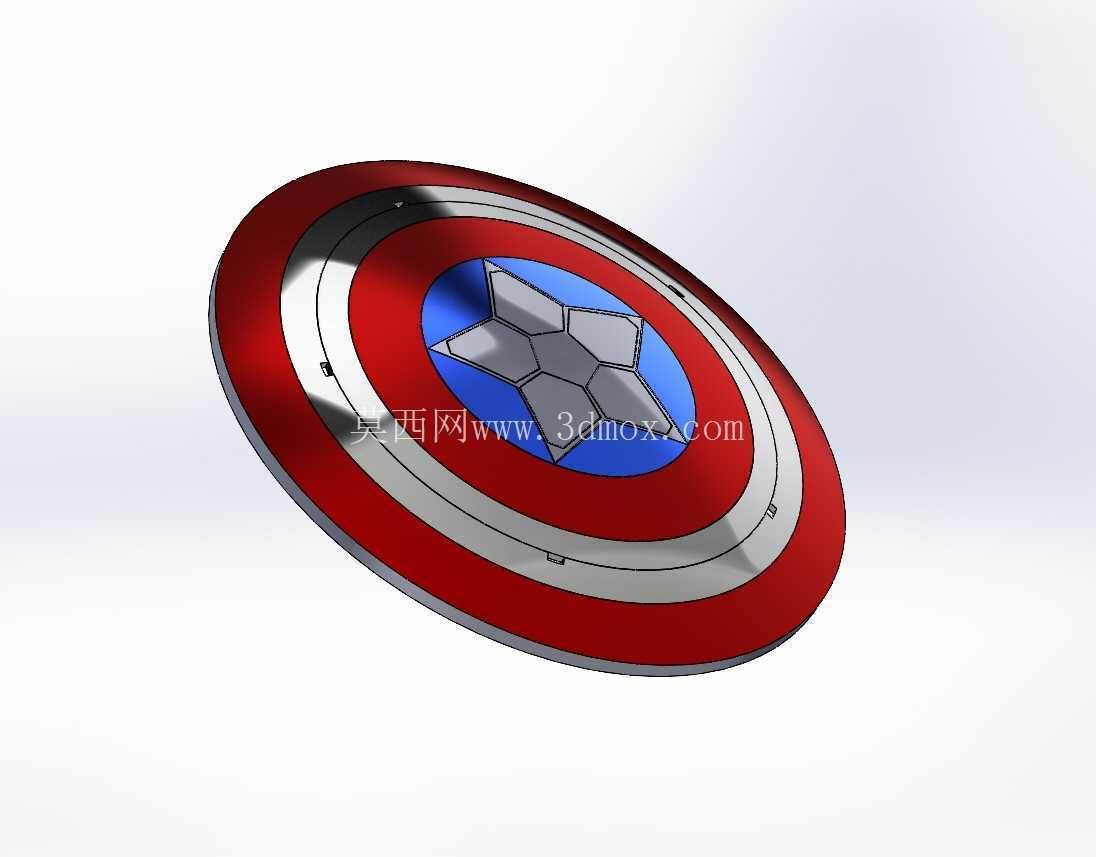

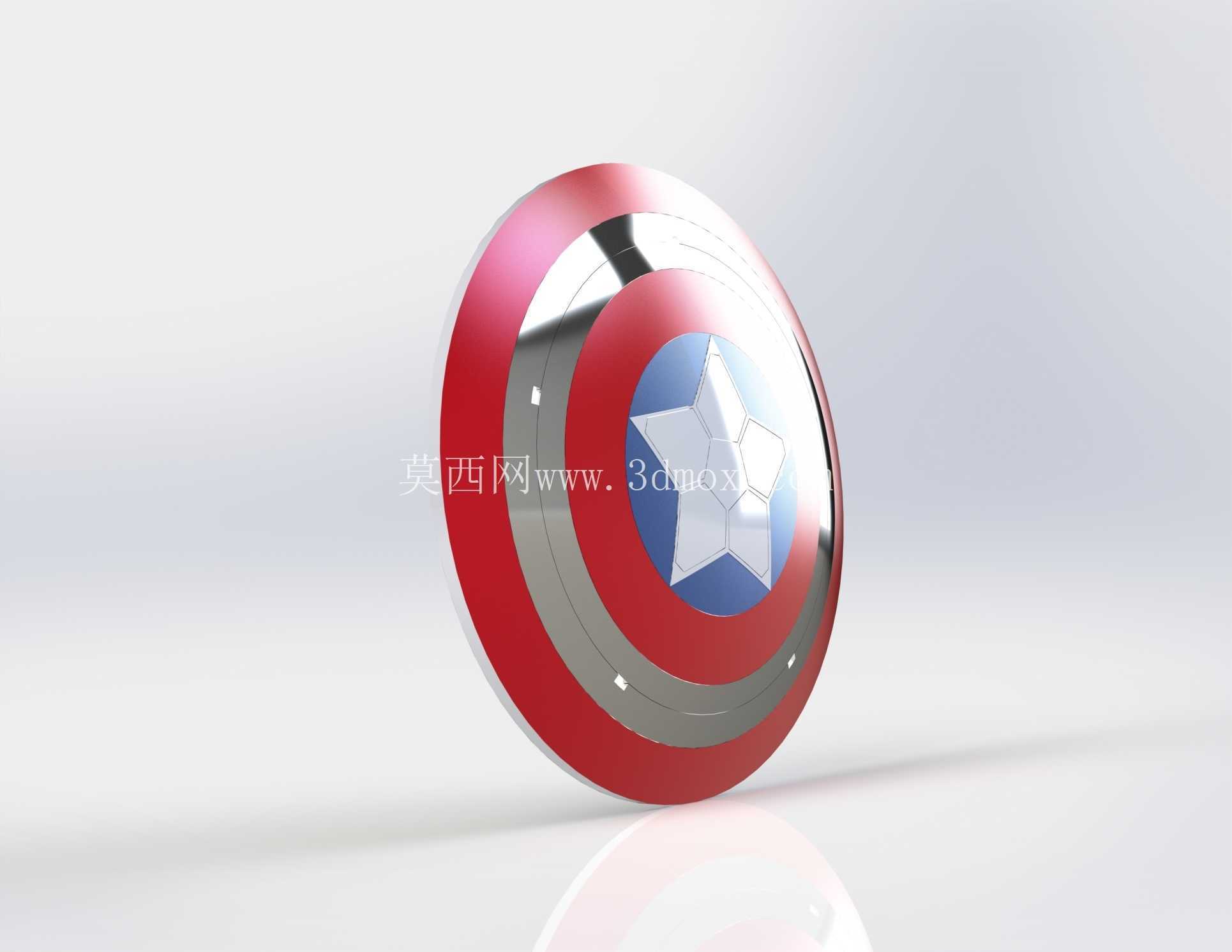

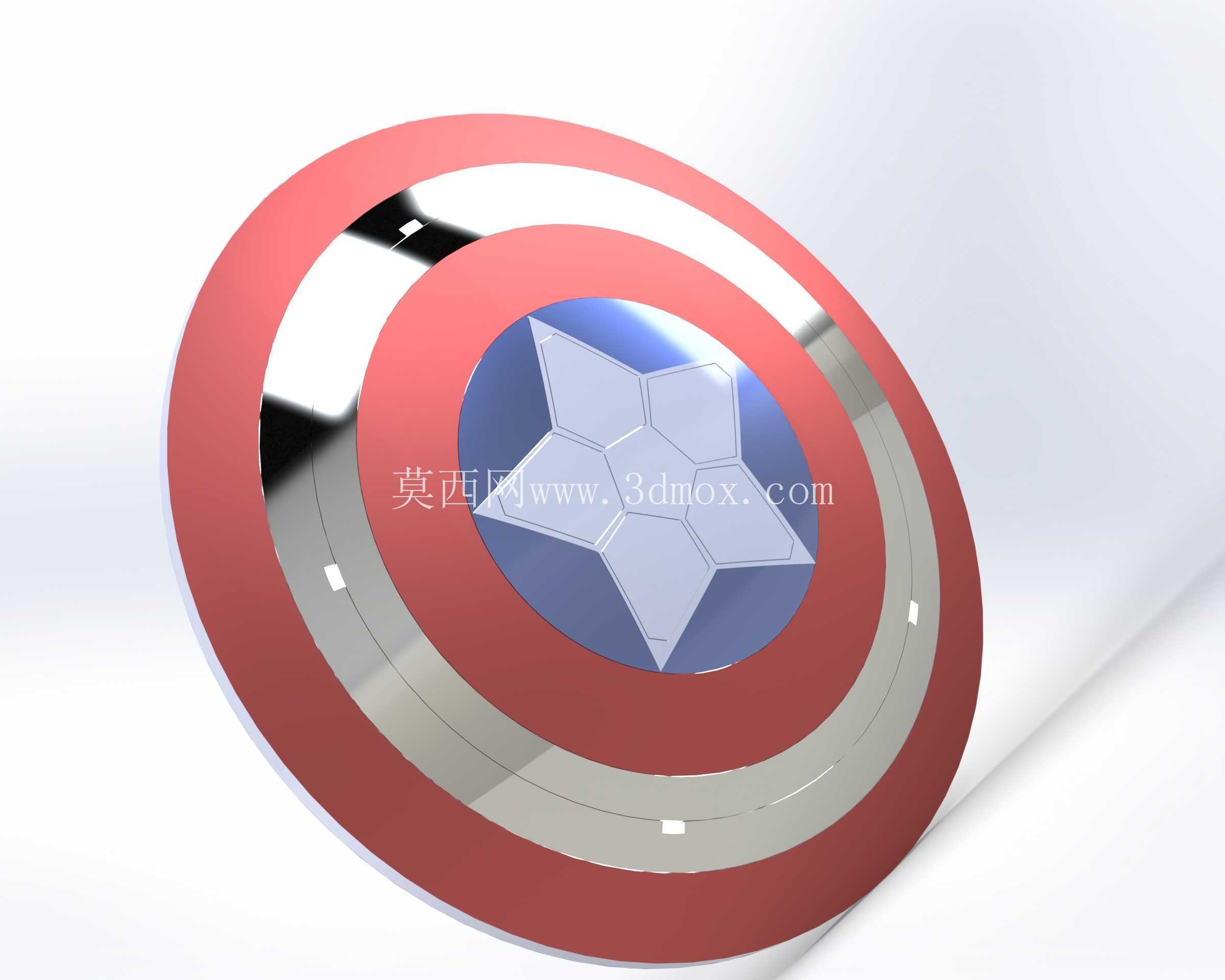

　　盾体厚度根据不同圈层做差异化设计，外圈边缘做圆弧倒角处理，避免尖锐边角造成的磕碰损伤，中层银色环带设置三处均匀分布的固定点位，对应内部手持结构的安装连接位，保证握持时的受力均匀性，不会出现重心偏移的问题。在实际应用场景中，该模型可直接用于影视道具的3D打印制作，按照1:1比例输出时，整体直径控制在760mm左右，盾体最大厚度控制在8mm，既能够满足cosplay活动中的手持使用需求，也可作为影视主题展馆的陈列展品，按照等比例缩放后还可制作成手办周边、桌面摆件等衍生产品。本次设计的盾牌原型来自漫威系列影视内容中的标志性手持防御道具，整体采用经典的同心圆对称布局，从外到内依次为红色外圈、银色中环、红色内环、蓝色圆心区域，圆心位置设置立体五角星造型，完全还原影视设定中的视觉识别特征。从结构设计角度出发，该道具模型的曲面构建采用回转体建模逻辑，整体外轮廓为标准圆形，盾面并非完全平面结构，而是带有符合人体工学的微弧曲率，弧面半径经过反复调整，既能够保证手持使用时的贴合度，也能在作为展示道具时呈现出足够的立体光影效果。

　　建模过程中优先保证曲面的顺滑度，所有圈层的衔接位置都做了G2连续处理，避免出现棱角突兀的问题，五角星造型采用凸起式结构设计，凸起高度控制在3mm，边缘做圆角过渡，既能够保证视觉上的立体感，也不会因为凸起过高导致易损坏的问题。手持结构的安装边界预留了标准的连接孔位，孔位深度为5mm，采用M4规格的内螺纹设计，可直接适配通用的手持绑带或者握把配件，不需要二次打孔加工。盾体背面的握持区域做了内凹处理，内凹深度为15mm，能够贴合成年人的手掌弧度，长时间握持也不会出现硌手的问题。

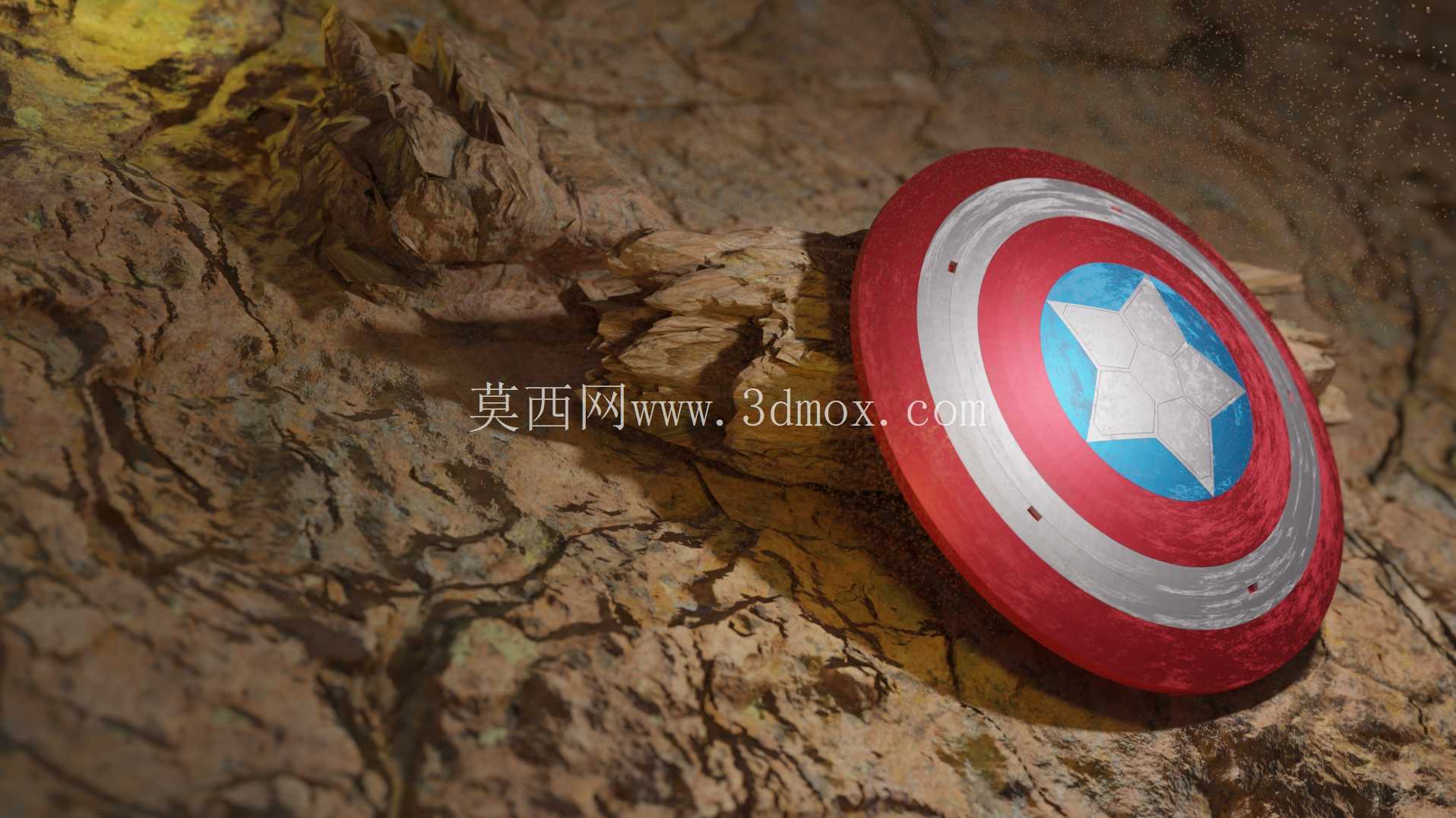

　　从材质分区来看，不同颜色圈层的模型面做了独立的面组拆分，后续渲染或者3D打印分色时可以直接选中对应面组赋予材质，不需要重新进行面的分割，红色区域采用哑光金属材质参数，银色环带采用抛光振金质感的金属参数，蓝色圆心区域采用半哑光的金属漆参数，五角星采用亮银色金属参数，完全还原影视中盾牌的材质质感。在结构强度设计上，盾体内部做了均匀的加强筋布局，加强筋厚度为2mm，呈放射状分布在盾体内侧，既能够保证整体结构的抗冲击强度，也不会过多增加模型的整体重量，按照1:1比例打印时整体重量控制在1.2kg左右，符合手持道具的重量要求，不会因为过重导致使用疲劳。

　　模型的所有倒角参数都经过统一规范，外露边缘的倒角半径不小于1mm，避免打印后出现锋利边缘，安装配合位置的公差控制在0.2mm，保证配件安装时的松紧度适中，不会出现过紧无法装配或者过松容易脱落的问题。针对展示用途的使用场景，模型背面还预留了挂装孔位，孔位位置经过重心计算，挂装后盾面能够保持水平状态，不会出现倾斜的问题，可直接挂在墙面作为装饰展品。建模过程中所有特征都采用参数化设计，后续如果需要调整尺寸比例，只需要修改整体参数即可完成全模型的尺寸更新，不需要重新构建曲面，能够适配不同尺寸的制作需求，不管是1:6比例的手办配件还是1:1的真人使用道具，都可以通过参数调整快速得到对应的模型文件。曲面构建完成后经过了多次的曲率检查，没有出现曲面褶皱、破面等问题，所有面都为封闭实体，可直接导出用于3D打印或者数控加工，不需要额外的模型修复工作。
