可3D打印MK23乒乓球弹射装置结构设计

这款手持弹射装置的核心定位是面向休闲娱乐、科教演示场景的轻量化弹射设备，整体结构完全适配熔融沉积成型3D打印工艺，无需额外金属切削加工即可完成整机装配，大幅降低了个人爱好者、科教机构的制作门槛。从实际使用场景来看，该装置可用于青少年机械结构教学演示，直观展示弹力储能、机械触发的传动逻辑，也可作为休闲娱乐场景的桌面弹射玩具，适配标准尺寸乒乓球的发射需求，发射力度控制在安全范围内，不会对人体造成硬性伤害。

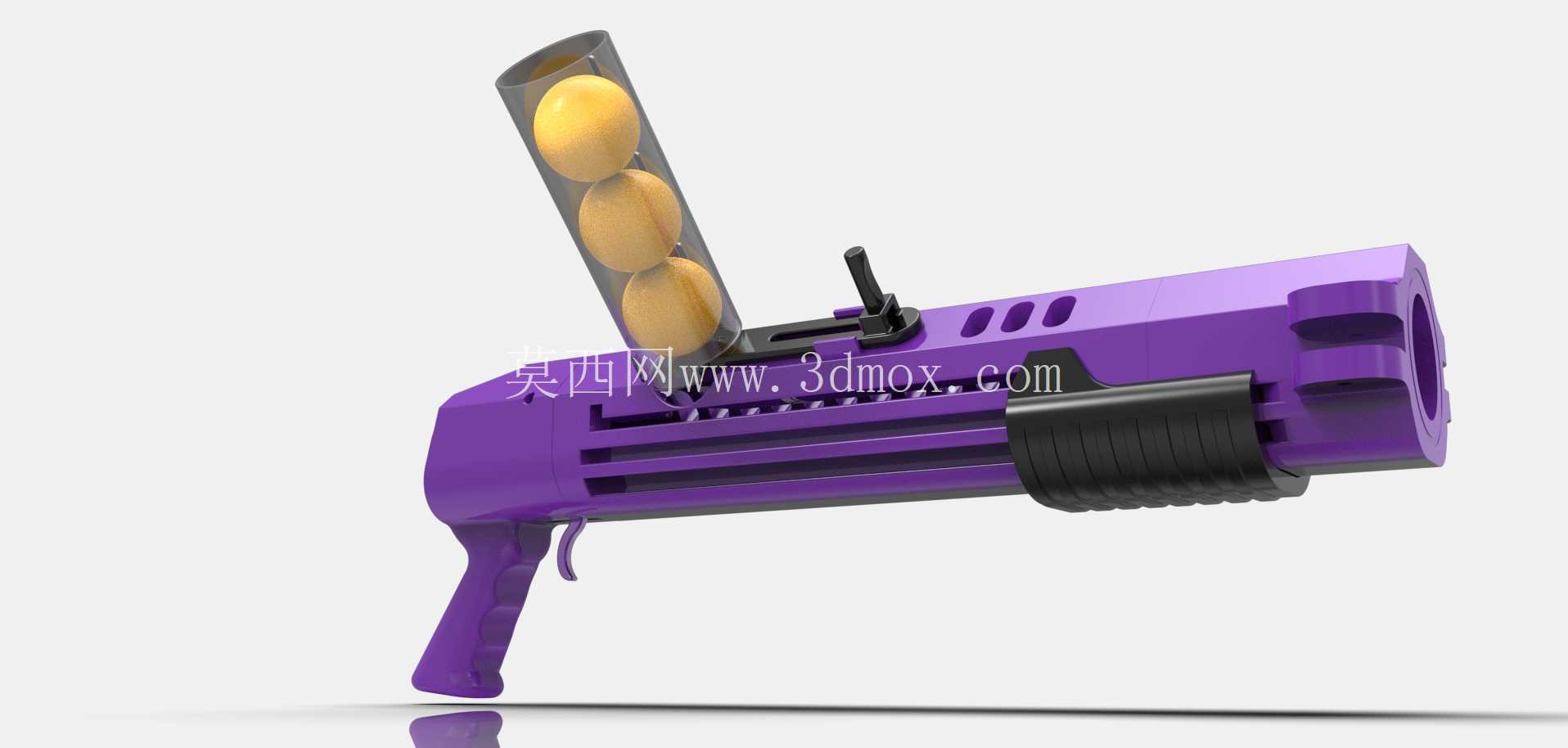

从功能特性来看，装置采用单根弹力绳作为储能元件，配合一体化的弹丸容纳结构，顶部设置的竖直管仓可单次容纳多枚标准乒乓球，无需频繁手动装填，单次上弦后即可完成单发射击操作，操作逻辑简单，握持姿态贴合日常手持设备的使用习惯。触发机构采用平移式阻铁设计，扣动行程控制在10mm范围内，触发力度控制在15N左右，既避免误触触发，也不会因为扣动力度过大影响握持稳定性。发射管内部做了0.2mm的导向倒角，可减少弹丸出管时的摩擦阻力，保证出射轨迹的一致性，在3米距离内的弹着点散布范围控制在15cm以内，满足休闲娱乐的精度需求。

设计思路上，整体结构拆分充分考虑3D打印的工艺特性，所有零件的最小壁厚控制在2mm以上，悬空结构均添加了45度以内的自支撑角度，打印时无需额外添加支撑结构即可完成成型，减少后处理工作量。握把部分参考了常见手持设备的人体工学轮廓，握持区域做了1.5mm深度的防滑纹理，表面纹理采用0.8mm宽度的凹槽设计，打印时可一次成型，无需二次打磨。整体结构的受力部位做了局部加厚处理，弹力绳的挂点位置嵌入了3mm厚的加强筋，避免长期使用后出现结构开裂，挂点采用快拆式开槽设计，更换不同磅数的弹力绳时无需拆解整机，直接从开槽处卡入即可完成更换，方便使用者根据需求调整发射力度。

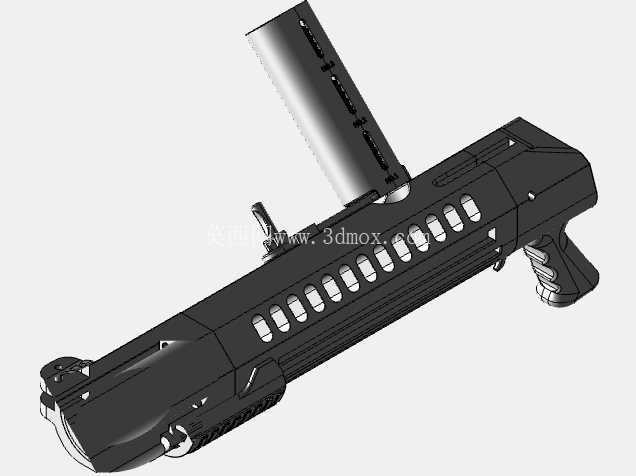

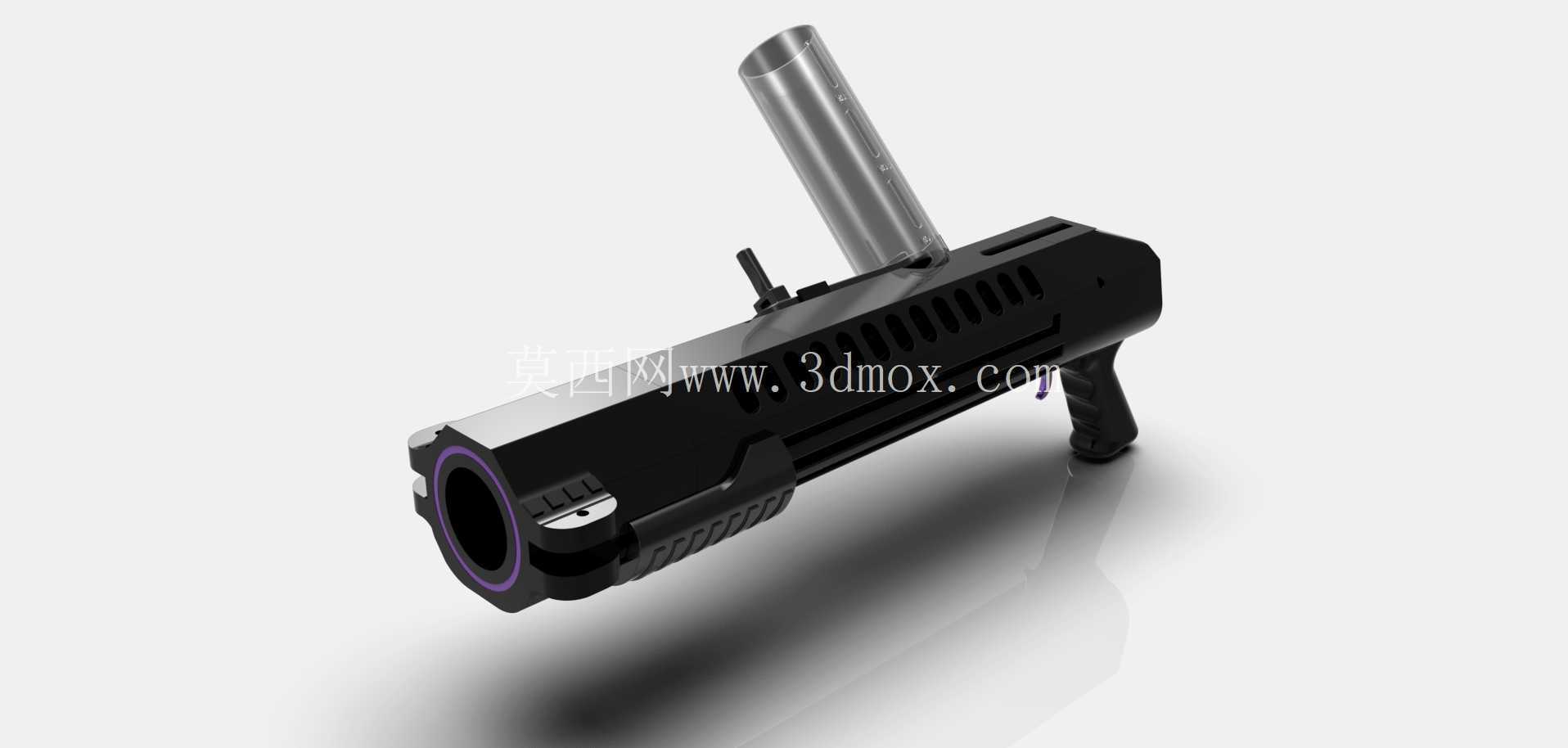

外形尺寸与安装边界方面，整机长度控制在280mm以内，握把处的最大宽度为45mm，顶部装弹管的高度为120mm，整体重量控制在300g以内，单手握持时不会有明显的负重感。所有装配孔位均采用标准3D打印公差设计，轴孔配合间隙控制在0.3mm，打印完成后仅需简单去除毛边即可完成装配，无需额外的攻丝、打磨工序。整机没有需要粘接的固定部位，所有零件均采用卡扣或者过盈配合连接，后期维护更换零件时可直接拆解，不会损坏原有结构。发射口位置做了环形的缓冲结构，避免弹丸在管内卡滞时对管口造成冲击损坏，侧面的散热槽同时兼顾减重和装饰作用，槽体深度控制在1.5mm，不会影响整体结构强度。

从结构传动的逻辑来看，弹力绳的拉伸行程控制在80mm，对应的储能可将标准乒乓球加速到8m/s左右的初速度，既保证了足够的弹射距离，也将动能控制在安全阈值内，接触人体时不会造成伤害。上弦机构采用侧置式拉杆，拉杆位置设置在拇指可触及的范围内，上弦时无需改变握持姿态，单手即可完成上弦、装填、击发的全套操作。弹仓内部做了斜坡导料结构，每次击发后弹丸会依靠重力自动滑入发射管位，无需手动调整弹丸位置，保证连续发射的流畅性。所有活动部件的摩擦面均做了0.1mm的间隙预留，打印完成后涂抹少量润滑脂即可保证动作顺畅，长期使用不会出现卡顿问题。
