复古砖纹四轮带轮玩具火炮结构设计

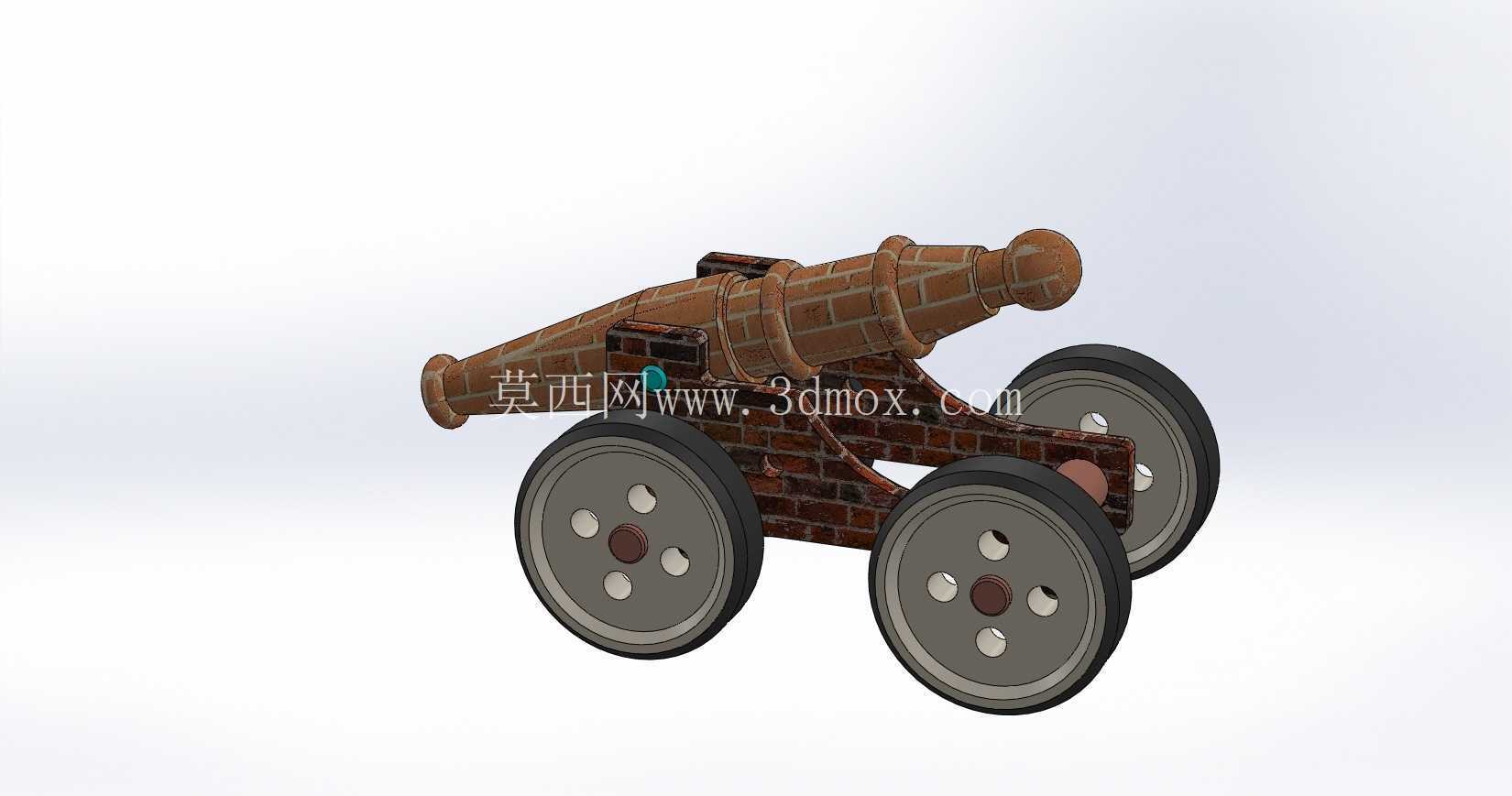

　　这款带轮复古玩具炮的结构设计，首先要兼顾把玩时的移动便利性与静态摆放的仿真质感，整体采用四轮承载布局，轮组对称分布在炮架两侧，轮缘做了加厚处理，避免把玩推动时出现侧翻问题，轮面预留的五个圆形减重孔，既还原了老式火炮轮组的结构特征，也能减少打印或注塑生产时的材料用量，同时降低轮体自身重量，让孩童推动时更省力。炮身部分做了仿砖块纹理的分块设计，每一块砖纹的凸起高度控制在0.8mm，既保证触摸时有足够的纹理质感，又不会因为凸起过高导致积灰难清理，炮管前后做了等比例收窄，炮口位置做了圆弧过渡处理，没有尖锐棱角，符合玩具类产品的安全设计要求，避免把玩时出现划伤风险。

　　炮架与炮身的连接位置采用了嵌入式卡合结构，不需要额外螺丝固定，组装时直接对准卡槽按压即可完成装配，既降低了生产时的装配工序，也方便用户自行拆解更换不同外观的炮身配件。从应用场景来看，这款结构既可以作为桌面复古摆件放置在书房、展示柜中做装饰，也可以作为儿童益智拼装玩具，让使用者在组装过程中了解老式火炮的基本结构组成，还可以作为文创周边的衍生结构基础，更换不同的纹理配色就能适配不同的主题IP需求。设计过程中首先确定了整体的尺寸边界，整体长度控制在180mm，宽度控制在100mm，高度控制在120mm，这个尺寸既不会因为过大占用过多桌面空间，也不会因为过小导致零件精细度不足、容易丢失。轮组与炮架的连接轴采用了间隙配合设计，轴与孔的配合间隙控制在0.2mm，保证轮组转动时没有卡顿感，同时不会出现松垮脱落的问题，轴的两端做了倒扣结构，组装完成后轴不会从轮架中滑出，提升整体结构的耐用性。炮身内部做了中空设计，壁厚均匀控制在2mm，不管是采用3D打印还是注塑生产，都能避免因为壁厚不均导致的缩水、变形问题，中空结构也可以预留加装发声、发光电子模块的空间，后续拓展功能时不需要重新修改整体外壳结构，只需要在内部预留的安装柱上固定电子元件即可。

　　炮架的支撑腿部分做了加宽处理，与放置平面的接触面积足够大，静态摆放时不会因为轻微触碰就倾倒，炮架上的横向加强筋既还原了老式木炮架的结构特征，也能提升炮架整体的结构强度，即使从1米左右的高度意外跌落，也不会出现炮架断裂的问题。在细节处理上，炮管尾部的点火位置做了仿真的凹陷设计，没有做通透的孔洞，避免孩童将细小杂物塞进炮管造成堵塞，也能避免清洁时的死角。轮组的中心位置做了仿铆钉的凸起细节，每个轮面的五个孔洞均匀分布，圆心角误差控制在1度以内，保证转动时的视觉平衡感，不会出现偏心晃动的问题。

　　砖纹的排布参考了真实砖墙的错缝排布方式，没有出现通缝问题，提升整体外观的仿真度，砖缝的凹陷深度控制在0.5mm，喷涂上色时颜料可以自然填充到砖缝中，不需要额外做分色处理就能呈现出不错的视觉效果。从结构可靠性角度考虑，所有的棱角位置都做了R1以上的圆角处理，没有应力集中的尖角位置，反复拆装也不会出现棱角崩裂的问题，各个卡合位置的卡扣变形量控制在材料允许的弹性变形范围内，多次拆装也不会出现卡扣断裂、松脱的问题。整体结构没有需要粘接的部位，所有零件都可以通过卡合、轴接完成组装，生产时不需要额外配备胶水等辅助材料，降低用户的组装门槛，也避免胶水带来的安全隐患。如果作为拼装玩具发售，还可以在炮架侧面预留定制铭牌的安装位，用户可以自行粘贴个性化标识，提升产品的定制化属性。
