小型四旋翼飞行载具结构设计方案

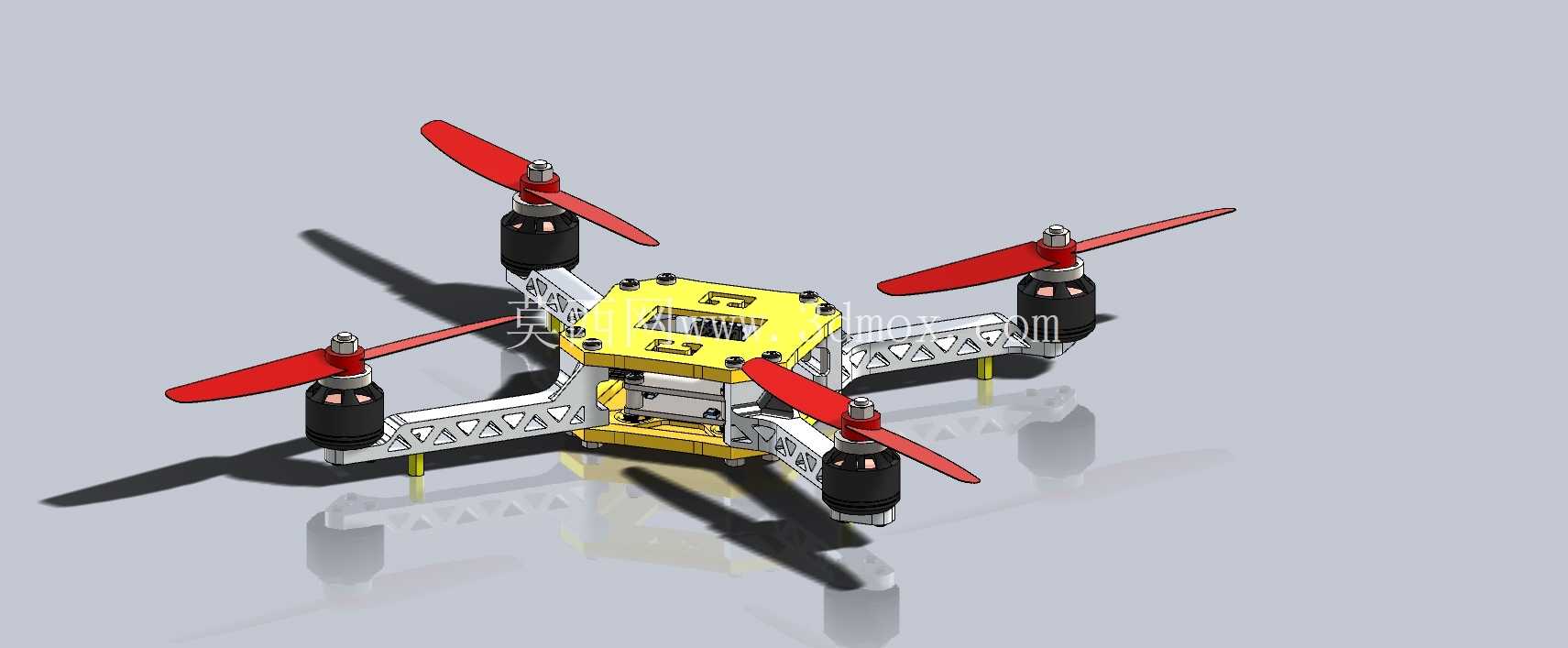

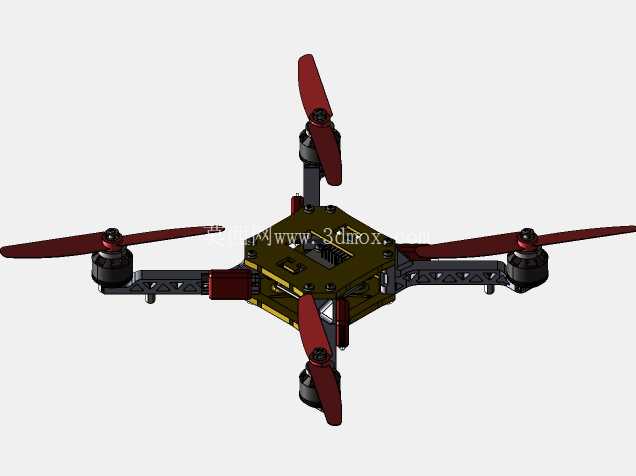

　　这款四旋翼飞行载具的结构设计，核心围绕轻量化与拆装便捷性展开，机架主体采用镂空桁架式机臂结构，在保证结构刚度满足飞行载荷要求的前提下，尽可能削减非承重区域的材料余量，降低整机自重对续航与机动性能的影响。中心承载舱采用分层堆叠式布局，上层为飞控与电源模块安装位，预留标准安装孔位可适配主流开源飞控硬件，下层可根据任务需求挂载小型摄像模块或者任务载荷，舱体边角做圆弧过渡处理，避免炸机时尖锐结构对内部元器件造成二次冲击。动力单元采用快拆式电机座设计，电机与电调的走线沿机臂内部镂空槽布设，既减少飞行过程中的气动阻力，也能避免线材外露被螺旋桨剐蹭造成飞行事故。

　　螺旋桨采用正反桨配对设计，相邻机臂的旋向相反抵消反扭矩，桨叶根部做加强筋处理，降低高速旋转时的桨叶形变概率。从实际应用场景来看，这类小型四旋翼结构可适配室内教学演示、青少年航模科普、小型环境监测点位的短距数据采集等场景，机架的安装边界预留了充足的拓展空间，机臂末端的电机座可适配2204至2306系列的常用无刷电机，中心舱的安装孔位兼容30.5mm×30.5mm的标准飞控安装间距，电池仓可容纳2S至3S规格的锂聚合物电池，整机对角线轴距控制在250mm级别，属于典型的微型穿越机尺寸范畴，既可以在狭小室内空间完成稳定悬停、航线飞行等基础动作，也能在室外无风环境下完成简单的特技飞行动作。

　　设计过程中重点考量了维修替换的便捷性，机臂与中心舱采用螺栓连接而非一体化结构，单根机臂发生碰撞损坏时可单独拆卸替换，无需更换整个机架，降低日常使用的维护成本。起落架采用细杆式支脚设计，支脚长度刚好让螺旋桨在降落时与地面保持足够安全距离，同时不会额外增加过多的气动阻力，支脚与机臂的连接点设置在机臂靠近中心舱的应力分散区域，避免降落冲击载荷直接传递到电机安装位造成电机轴偏移。整机的重心设计严格控制在中心舱几何中心的正下方，电池安装位设置在中心舱最下层，可通过调整电池的前后位置微调整机重心，保证飞行过程中四个电机的出力均衡，减少不必要的动力损耗。

　　结构的受力路径经过反复优化，机臂的镂空孔采用三角形拓扑结构，在相同材料用量下比方形镂空拥有更高的抗扭刚度，可承受飞行过程中急加速、急转向带来的瞬时载荷，避免机臂发生共振影响飞行稳定性。从装配逻辑来看，整个机架的装配无需特殊工装，仅用内六角扳手即可完成全部组装流程，所有连接螺栓均采用统一规格，减少装配过程中工具切换的繁琐步骤，适合新手玩家自行组装调试。中心舱的上层盖板采用快拆设计，无需完全拆解机架即可完成飞控参数调试、电池更换等日常操作，盖板上预留的散热孔可及时带走飞控与电调工作产生的热量，避免长时间飞行时元器件过热触发保护。
