T型手柄手动填缝注胶工具结构设计

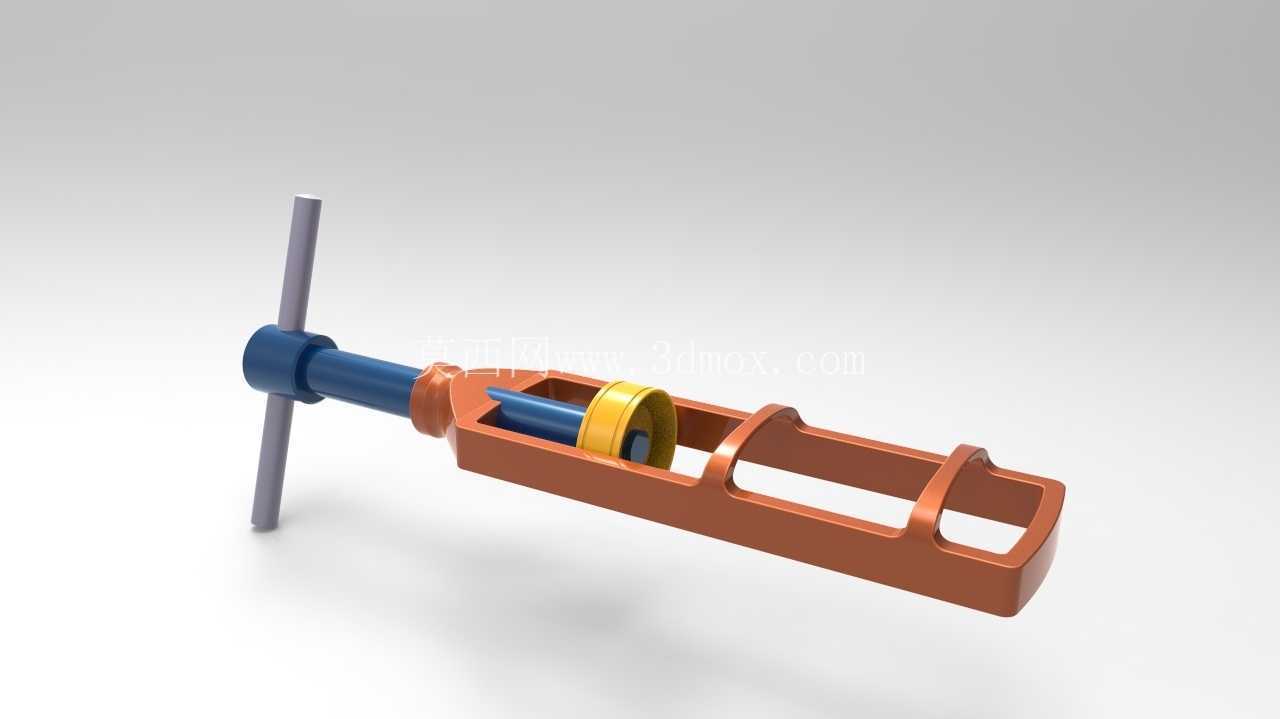

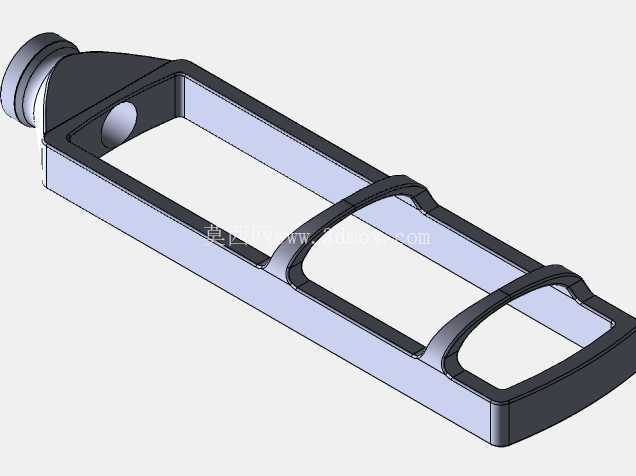

　　这款手动压注工具的核心应用场景覆盖家装美缝、小型构件密封填缝、实验室小剂量胶体分装、户外维修应急补漏等多个领域，区别于电动注胶设备的大体积与供电限制，纯手动结构无需外接能源，可在无供电的野外作业、狭窄空间施工场景下灵活使用。从结构设计逻辑来看，整体采用框架式承力结构，主体橙色框架为长槽型开放式设计，槽体内部预留足够的胶料容置空间，两侧的镂空槽位一方面用于观察胶料剩余量，另一方面降低整体自重，长时间手持操作不易产生疲劳。前端的压注头采用可拆卸式衔接结构，可根据不同胶料的出料口径需求更换不同规格的出胶嘴，适配美缝剂、密封胶、润滑脂等不同粘度介质的压注作业。

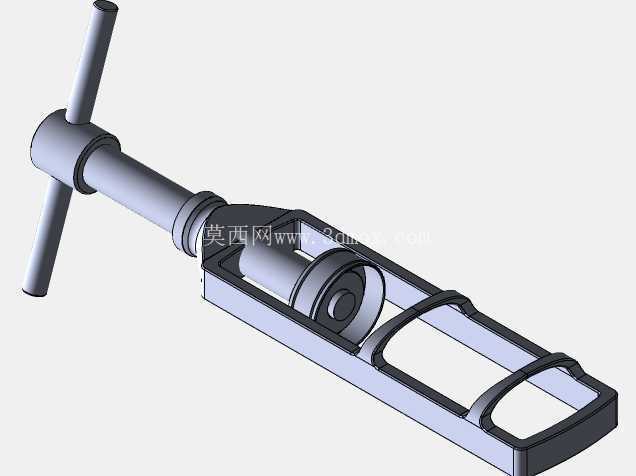

　　驱动端采用T型手柄设计，横向握杆与纵向压杆垂直衔接，握持时可通过双手施加对称推力，避免单侧施力导致的压杆偏磨问题，压杆与框架之间设置黄铜材质导向衬套，衬套与压杆采用间隙配合，既保证压杆轴向运动的同轴度，又能减少往复运动过程中的磨损，延长工具使用寿命。从安装边界与尺寸适配角度来看，整体长度控制在320mm左右，框架宽度为45mm，T型手柄横向长度为100mm，可适配常规口径的310ml硬装胶管，也可自行灌装散装胶料使用，框架尾部设置两个弧形挡边，施力时可抵住掌心，避免压注过程中工具滑脱。

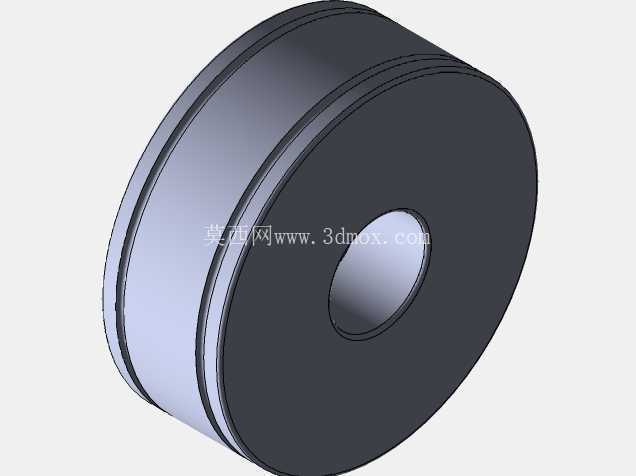

　　推料活塞采用橡胶材质，外径与框架内壁过盈配合，保证压注过程中胶料不会从活塞侧隙回流，活塞与压杆之间采用螺纹连接，磨损后可单独更换活塞配件，降低维护成本。设计过程中针对不同粘度胶料的推力需求做了受力优化，压杆的传动比设置为1:3，即施加10kg的手部推力即可在出胶端产生30kg的挤压力，足以应对高粘度密封胶的压注需求，同时不会因为推力过大导致胶料瞬间溢出。框架表面采用喷塑处理，具备一定的耐化学腐蚀性能，接触胶料后可直接用溶剂擦拭清理，不会出现表层锈蚀脱落的问题。导向衬套的位置设置在框架前端1/3处，压杆伸出最长状态时，衬套与压杆的配合长度不小于20mm，避免压杆长距离伸出后出现翘曲变形，保证出胶的稳定性。

　　在实际使用过程中，操作人员可单手握持框架中部，另一只手旋转T型手柄带动压杆进给，也可双手握持T型手柄匀速施压，针对不同的施工缝隙调整进给速度，保证胶料均匀填充到缝隙内部，不会出现断胶、气泡等问题。框架两侧的镂空槽同时可作为胶管的定位结构，硬装胶管装入后，槽位边缘可卡住胶管尾部的凸缘，避免压注过程中胶管随压杆一同向前位移。出胶端的衔接螺纹采用标准M15细牙螺纹，与市面上通用的美缝嘴、密封胶嘴完全适配，无需额外加工转换接头。整体结构无复杂传动部件，拆解维护仅需拧下压杆尾部的固定销即可完成全部零件的拆分，日常使用后及时清理残留胶料即可保证长期使用精度。针对低温环境下胶料粘度升高的问题，框架壁厚设置为3mm，具备足够的结构强度，施加较大推力时不会出现框架变形、开裂的问题，T型手柄的横向握杆表面做滚花处理，戴手套操作时也能保证足够的摩擦力，不会出现打滑脱手的情况。
