工程制图专用绘图作业桌结构设计

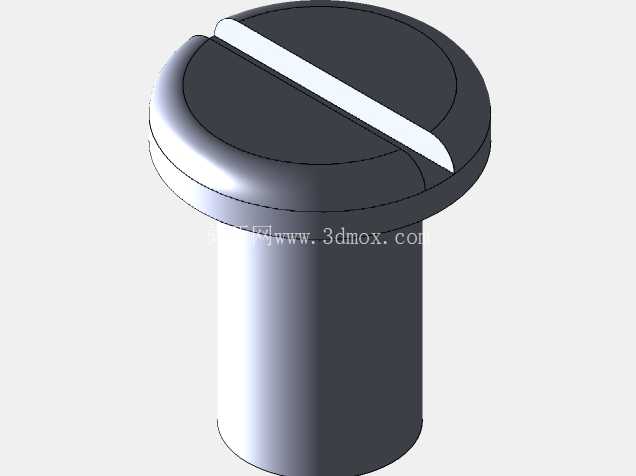

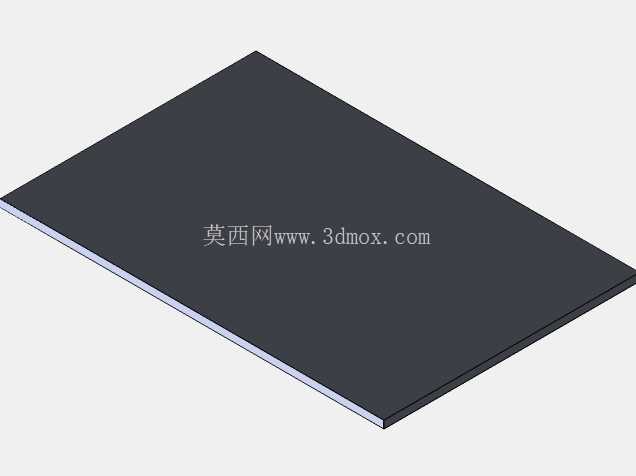

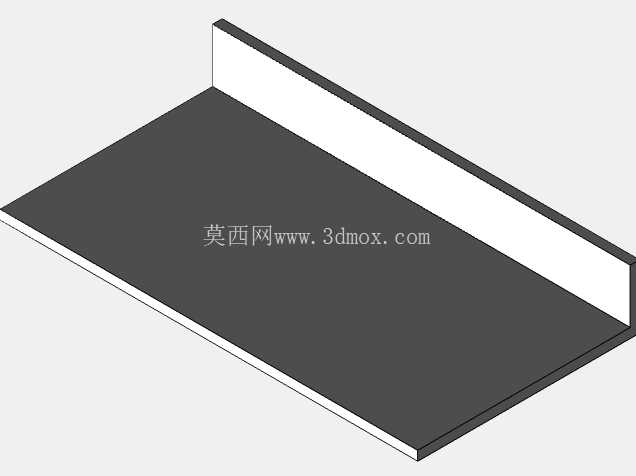

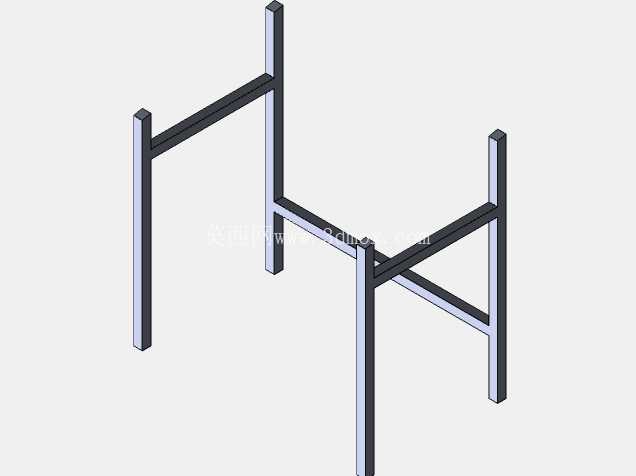

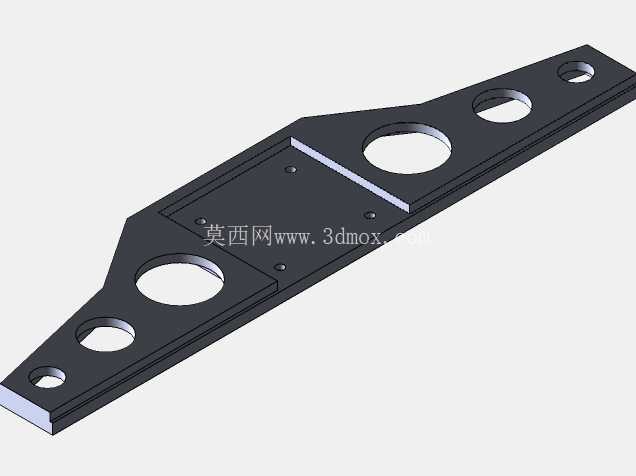

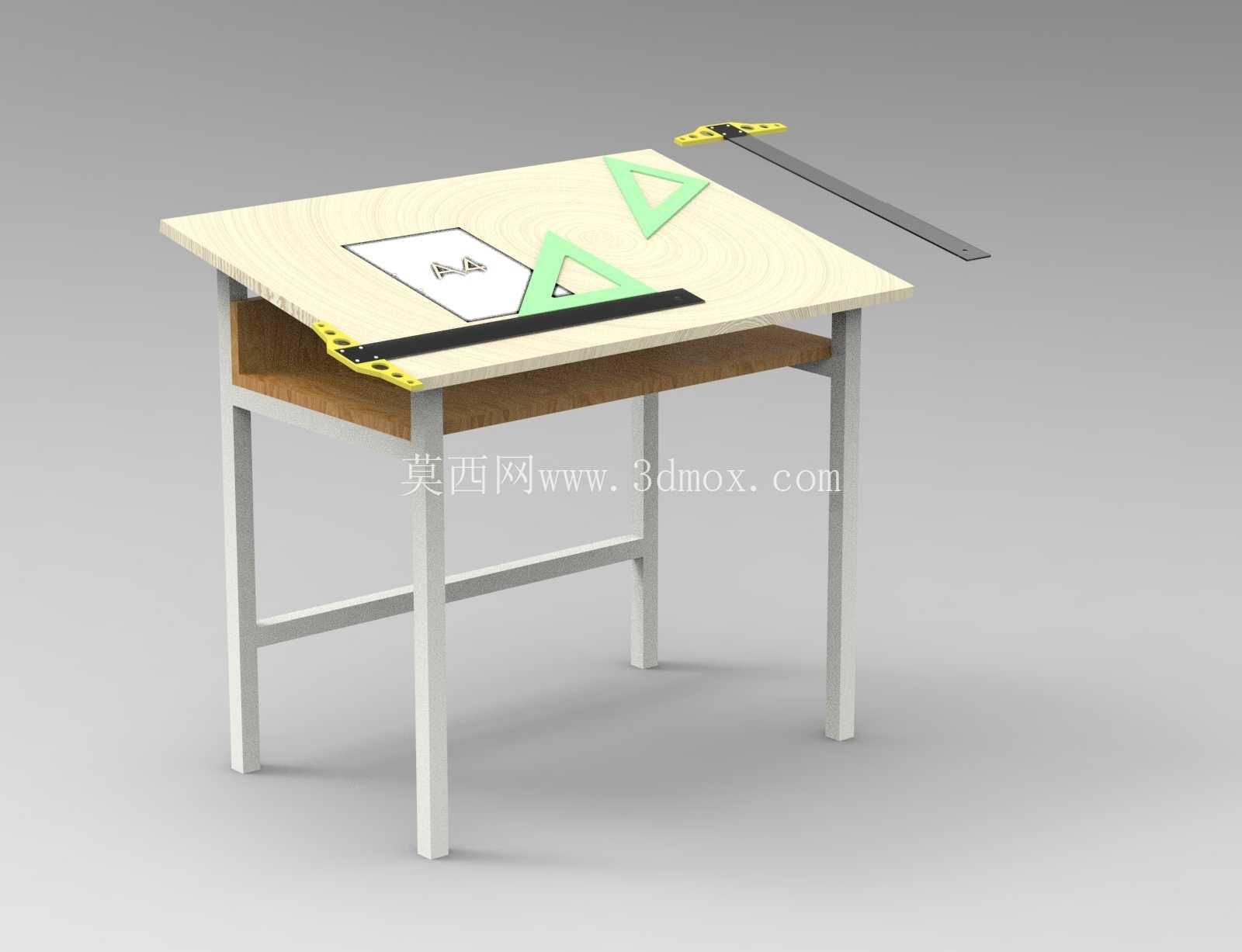

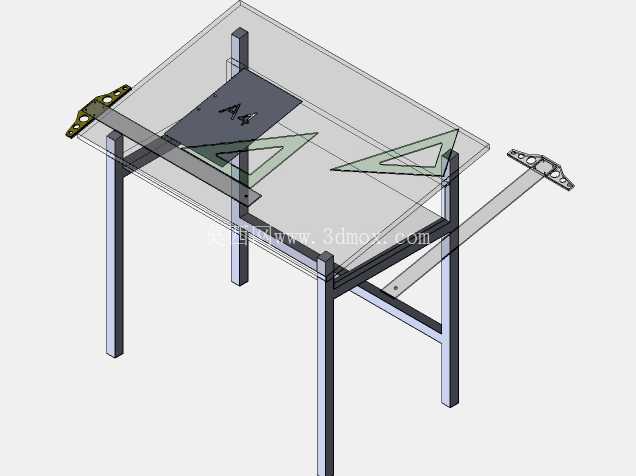

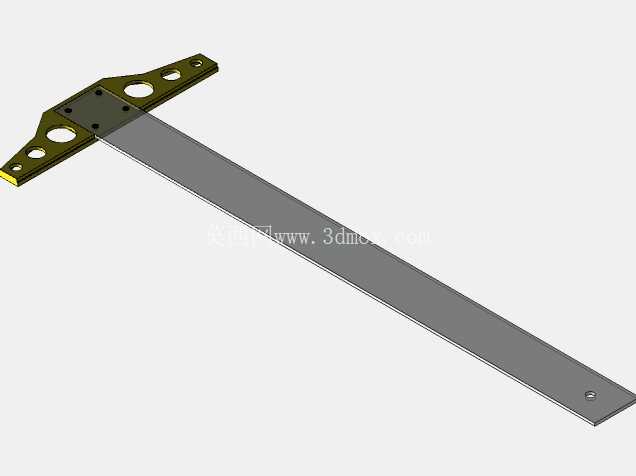

这款绘图作业桌的设计完全围绕手工工程制图的实际作业需求展开，区别于普通办公书桌，其桌面倾角、支撑结构、工具摆放区域都经过针对性优化，适配机械、建筑、设计类从业者的手绘制图场景，在三维建模教学、制图实训教室、小型设计工作室中都有明确的应用场景。从结构设计逻辑来看，桌体采用四腿落地的框架式支撑，四条金属方管支腿通过横向连接杆件形成稳定的受力结构，支腿底部做平切处理，无需额外调整脚垫即可保证在平整地面上的放置稳定性，整体支撑框架的受力路径清晰，桌面荷载可通过支腿直接传递至地面，不会出现局部应力集中导致的框架变形。桌面采用多层复合板材制作，表面做哑光耐磨处理，避免绘图过程中纸面打滑，同时减少灯光反射对绘图视线的干扰，桌面边缘做圆弧倒角处理，防止长期伏案作业时磕碰受伤，桌面下方设置半开放储物格，可放置备用图纸、绘图铅笔、橡皮、擦图片等常用耗材，拿取时无需起身，适配长时间连续制图的作业节奏。配套的绘图辅具布局完全贴合手工制图的操作习惯，T型尺可沿桌面侧边做上下滑动，保证绘制水平直线时的平直度，两块不同角度的三角板可配合T型尺完成垂直线、30度、45度、60度等常用角度线条的绘制，桌面预留的A4图纸放置区域刚好适配标准幅面绘图纸的摆放边界，绘图时无需额外调整纸张位置即可覆盖全幅面的绘图范围。从安装边界尺寸来看，桌体整体宽度适配单人伏案作业的手臂伸展范围，深度方向可容纳平铺A4图纸后剩余足够的手臂放置空间，整体高度匹配常规座椅的坐姿高度，伏案时肘部可自然搭放在桌面边缘，长期作业不易产生疲劳。桌体的结构设计充分考虑了实训场景的使用强度，所有连接节点都做了加强处理，金属支腿表面做喷塑防锈处理，可应对教室场景下高频次移动、频繁使用的损耗，桌面板材的耐磨层可抵御铅笔、圆规尖等尖锐工具的日常刮擦，长期使用不会出现明显的表面划痕影响绘图平整度。在实际使用过程中，这款绘图桌可完成从草图绘制、底稿线描、尺寸标注到图面检查的全流程制图作业，配套的工具固定结构可避免T型尺、三角板等辅具在使用过程中滑落，桌面的水平度经过校准，可保证绘制的长直线无弯曲、角度无偏差，完全满足手工工程制图的精度要求。区别于大型数字化绘图台，这款纯机械结构的绘图桌无需供电，摆放不受场地电源接口限制，可灵活布置在制图教室、临时绘图工位、户外测绘临时作业点等场景，结构简单可靠，日常维护仅需定期检查连接螺栓的紧固度即可，无需复杂的保养流程。在建模过程中，所有零部件的尺寸都按照实际制图作业的人体工程学参数设定，支腿的截面尺寸、横撑的安装高度、桌面的厚度参数都经过实际作业场景的验证，既保证了结构强度，又不会过度增加桌体自重，方便单人完成搬运和位置调整。桌面下方的储物格采用半开放设计，既可以避免放置的物品掉落，又不会遮挡腿部的活动空间，伏案作业时腿部可自然伸入桌下，不会出现磕碰横撑的情况。配套的绘图工具模型都按照实物等比例建模，T型尺的刻度边、三角板的角度边、圆规的铰接结构都做了细节还原，可直接用于制图教学演示、实训场景的三维可视化展示，帮助初学者快速理解手工绘图的工具布局和操作流程。
