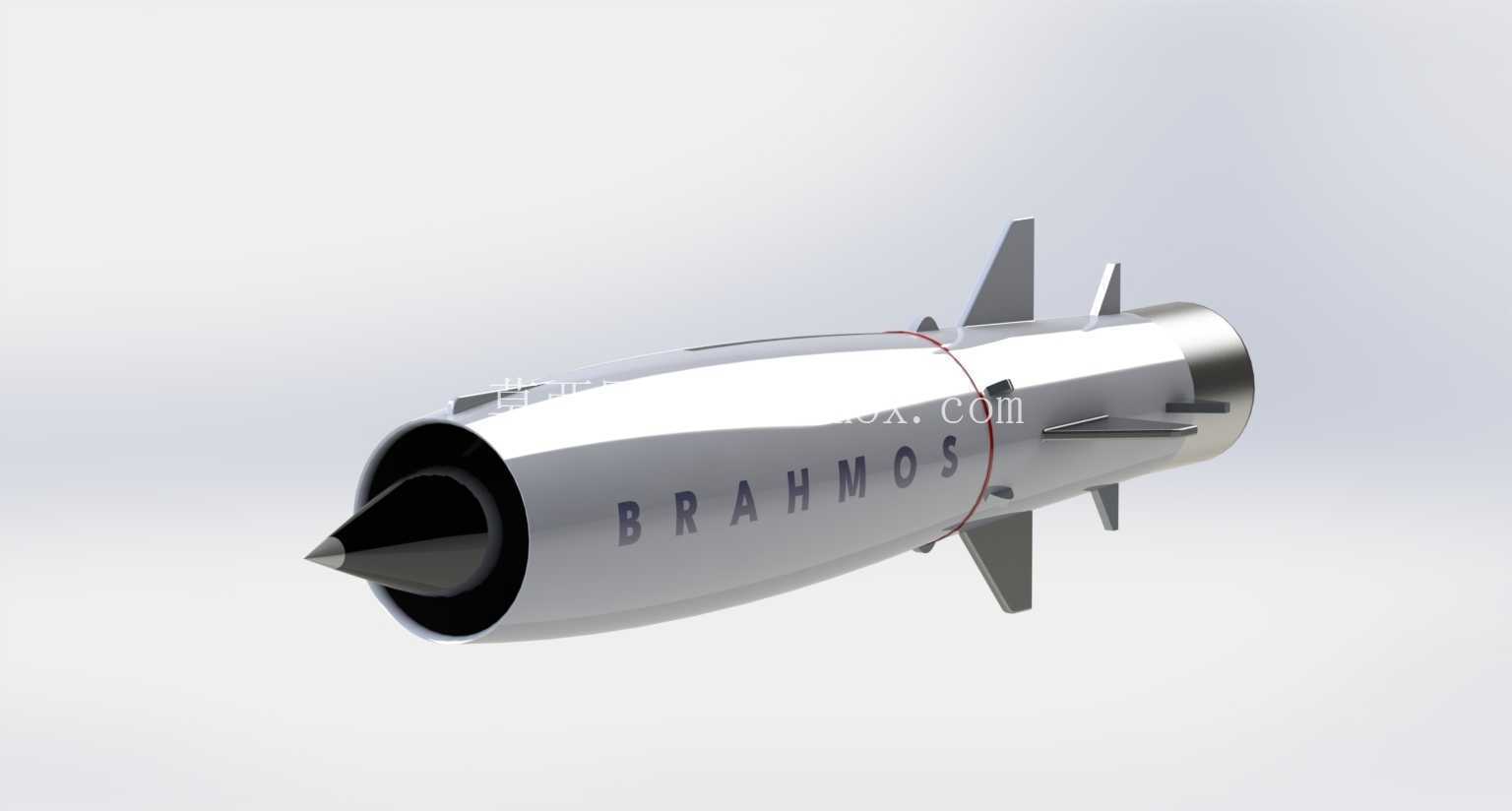

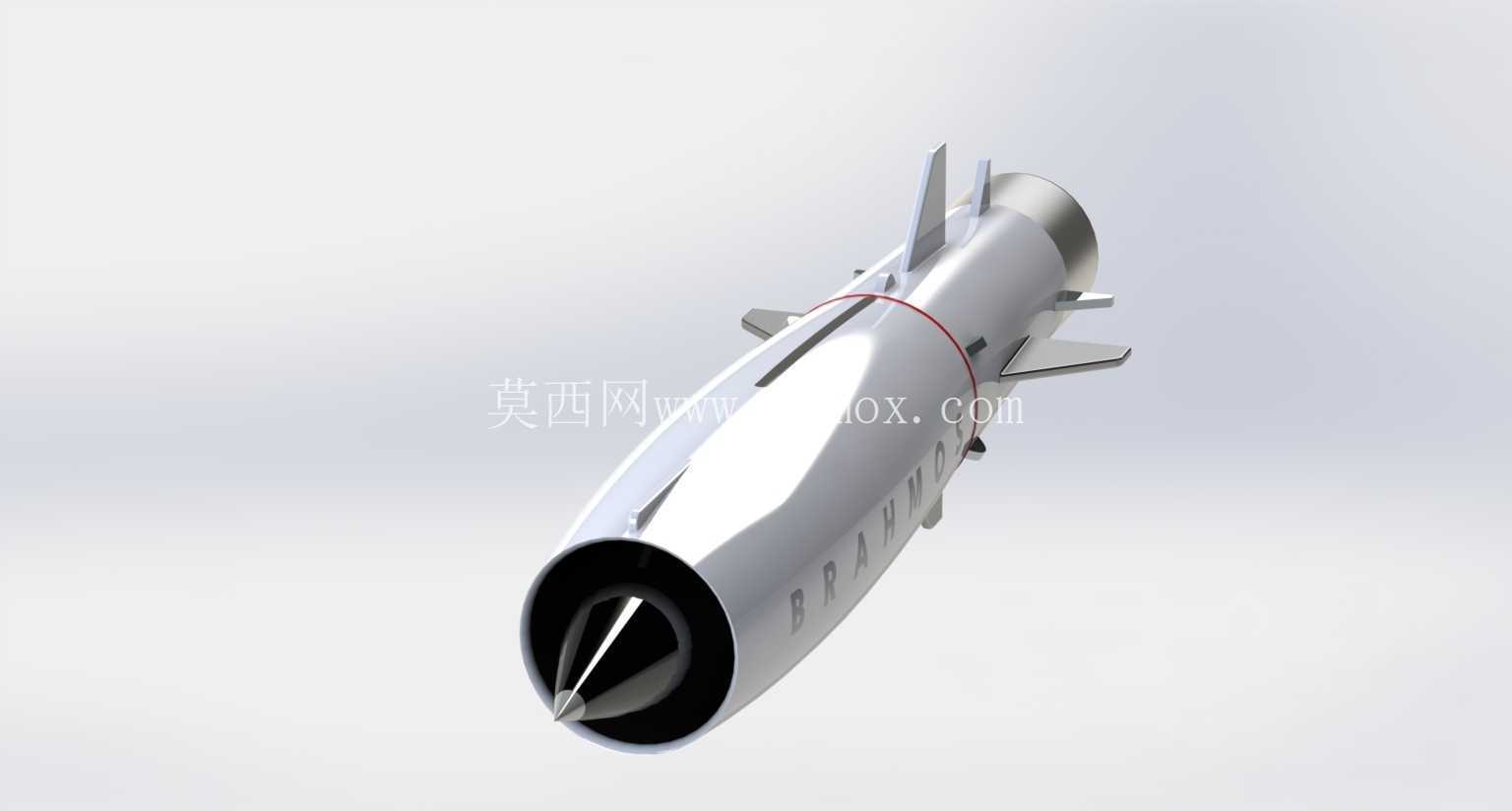

布拉莫斯超音速巡航导弹结构三维建模

　　本次呈现的弹体三维模型，围绕超音速巡航导弹的实际作战使用场景完成结构还原，建模过程中充分考量了弹体在机载、舰载、陆基多平台发射场景下的安装适配要求，所有外形结构均参考实装的气动布局逻辑搭建。从实际用途来看，该型弹体主要承担远程精确打击任务，可在复杂电磁环境下完成对海面、陆地固定及移动目标的突防打击，建模时针对弹体不同舱段的功能分区做了明确的结构区分，从头部进气道的中心锥结构，到中部的战斗部舱、燃料舱段，再到尾部的舵面、发动机喷管结构，均按照实际装备的装配逻辑做了分层处理。

　　设计思路上优先还原气动外形的工程合理性，头部采用的轴对称进气道搭配中心激波锥结构，建模时严格遵循超音速进气道的型面变化规律，保证进气道内壁型面的顺滑过渡，避免出现影响气流压缩效率的折角结构；弹身主体采用圆柱段搭配渐缩尾段的构型，弹翼与尾舵的安装位置、后掠角度均参考实弹的气动配平要求设置，弹翼与弹身的连接部位做了符合实际装配的整流过渡，没有出现生硬的拼接结构。

　　外形尺寸方面，模型严格按照实装的长径比搭建，弹体总长与弹径的比例控制在合理区间，各舱段的长度分配符合燃料存储、战斗部装载、制导设备安装的空间需求，弹翼展开后的最大宽度满足通用发射装置的安装边界要求，尾舵的偏转预留空间也按照实际伺服机构的活动范围做了限位设计，不会出现舵面偏转时与弹身、喷管结构发生干涉的问题。从结构细节来看，弹体表面的口盖、走线槽、标识定位点都做了对应还原，头部进气道的中心锥支撑结构、喷管内部的收敛扩张型面都按照实际发动机的工作结构搭建，弹身外部的捆绑连接点、吊挂接口位置也匹配多平台发射的挂装需求，可直接用于挂载结构的适配性验证、气动仿真的前期模型导入。

　　建模过程中对弹体各部件的装配公差做了模拟预留，弹翼与弹身的连接座、舵面的转轴结构都保留了实际装配需要的间隙，方便后续做拆装动画演示或者结构剖面展示，弹体内部的舱段分隔也按照实际装备的布局做了区分，可直接用于教学场景下的弹体结构讲解，帮助相关从业者快速理解超音速巡航导弹的整体布局逻辑。针对不同发射平台的适配需求，模型中弹体的吊挂点位置、尾翼的折叠结构预留都做了对应设计，陆基发射版本需要的尾焰导流避让结构、机载版本需要的弹翼折叠间隙都在建模时做了考量，没有出现与发射装置结构冲突的设计问题。整个模型的曲面质量满足工程仿真的使用要求，所有曲面均为连续顺滑的G2连续，不存在碎面、扭曲面的问题，导入仿真软件后可直接进行网格划分，开展气动阻力、雷达反射面积相关的仿真计算工作，弹体的材质分区也按照实际装备的材料分布做了划分，不同舱段的金属材质、舵面的复合材料区域都做了明确的面组区分，方便后续做渲染展示或者有限元分析时的材料属性赋值。
