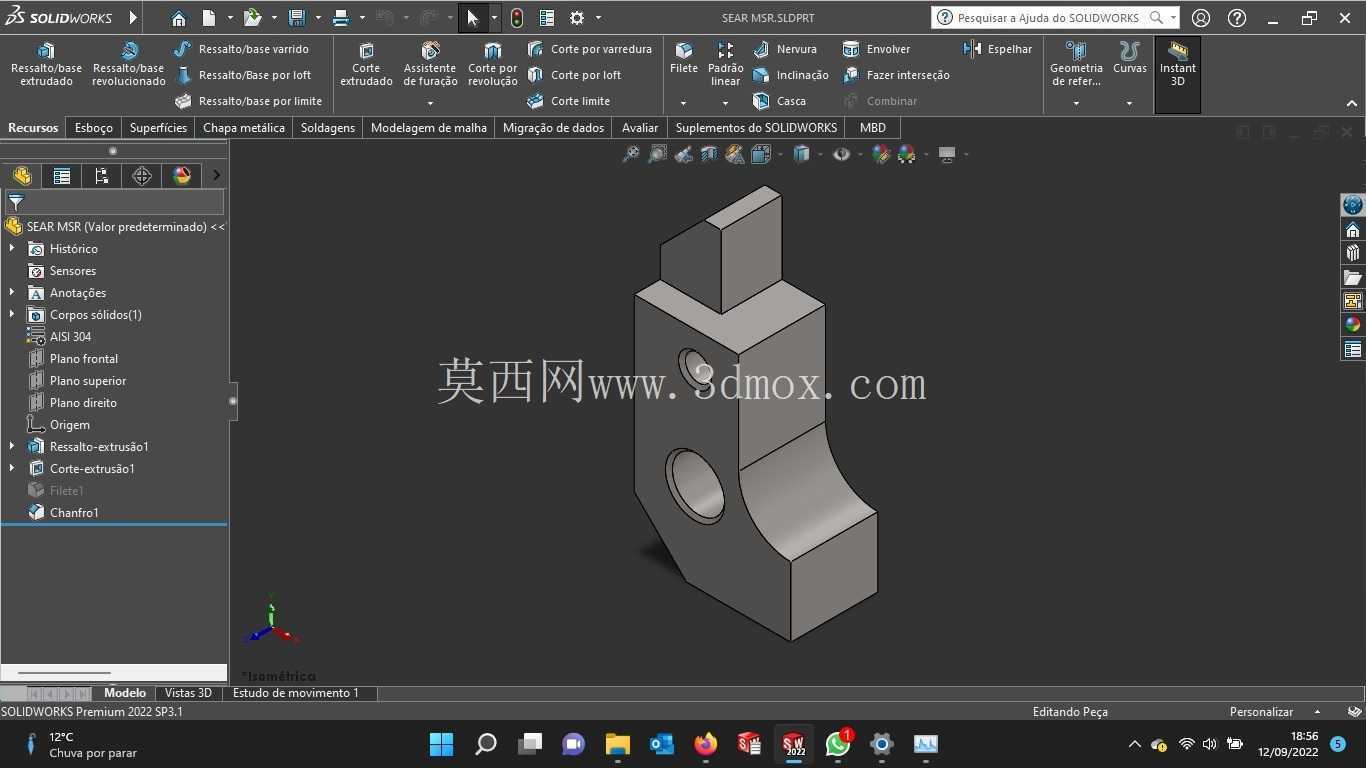

SEAR ARES MSR700 90o通讯设备结构

　　在户外应急通讯、野外作业组网以及临时指挥调度场景中，这类定向通讯装置的结构可靠性直接决定信号传输的稳定性，本次拆解建模的SEAR ARES MSR700 90o结构，核心围绕户外复杂工况下的安装适配、角度调节以及部件防护需求展开设计。从实际应用场景来看，该结构常被部署在山区临时通讯基站、野外勘探作业点位、应急救援现场的信号中继节点，需要兼顾抗风载、耐温差以及快速拆装的特性，设计阶段首先明确了90度折角的安装边界，确保装置可以适配墙面直角安装、杆塔角位固定以及便携支架的快速挂载需求，避免额外加工转接件带来的安装误差与结构冗余。

　　从功能特性层面分析，该结构的折角部位做了加强筋过渡处理，筋位厚度根据受力仿真结果设置为2.5mm，既不会因为壁厚过大导致成型后出现缩痕，也能在12级强风载荷下避免折角处出现应力集中断裂，折角两端的连接法兰采用了等距分布的M4安装孔位，孔位公差控制在±0.05mm范围内，能够兼容市面上主流的通讯馈线接头、信号发射模块的通用安装尺寸，不需要针对特定部件做二次扩孔或修配。

　　设计思路上，整体结构采用了分体式装配逻辑，折角主体、两端连接法兰、内部走线槽均为独立可拆分部件，日常维护时不需要整体拆卸装置，仅需拆开对应部位的端盖即可完成馈线检修、模块更换操作，内部走线槽做了圆角过渡处理，避免穿设馈线时划伤线缆外皮，槽位内部预留了3mm的冗余空间，能够同时容纳两根直径8mm的通讯馈线，满足多频段信号同时传输的布线需求。外形尺寸方面，折角主体的单边长度控制在120mm，整体外轮廓最大尺寸不超过150mm，安装时突出安装面的距离仅为75mm，不会因为结构外伸过长导致风阻过大，也能避免野外环境下被外物剐蹭造成损坏，安装边界上，折角内侧预留了10mm的操作间隙，方便施工人员使用螺丝刀紧固安装螺丝，不需要特殊的转角工具就能完成全部装配操作。

　　从结构细节来看，所有外露的连接部位都设计了密封胶圈安装槽，槽位深度1.2mm，适配直径1.5mm的硅橡胶密封胶圈，装配后能够达到IP65的防护等级，在雨天、扬尘环境下也能避免水汽、灰尘进入结构内部腐蚀馈线接头，折角外侧做了圆弧倒角处理，倒角半径3mm，既可以去除加工毛刺避免施工时划伤手部，也能减少结构棱角处的应力集中，提升整体抗冲击性能。针对野外低温环境下的材料形变问题，结构主体选用了改性ABS材质，线膨胀系数控制在较低水平，在-40℃到60℃的温度区间内，形变量不超过0.1mm，不会因为温度变化导致安装孔位错位、密封失效，连接部位的金属嵌件采用了不锈钢材质，与塑料主体结合时做了滚花处理，嵌件拉脱力大于500N，不会因为反复拆装导致嵌件松动脱落。在实际选型应用中，该结构可以直接适配同系列的信号发射模块、馈线组件，不需要额外定制转接结构，安装时仅需使用普通的十字螺丝刀即可完成全部装配作业，单人操作就能在5分钟内完成装置的固定与接线，非常适合应急场景下的快速部署需求，结构表面做了哑光抗紫外线处理，长期在户外暴晒下也不会出现材质老化变脆、表面褪色的问题，使用寿命能够满足野外长期部署的要求。
