小型火箭结构件三维设计

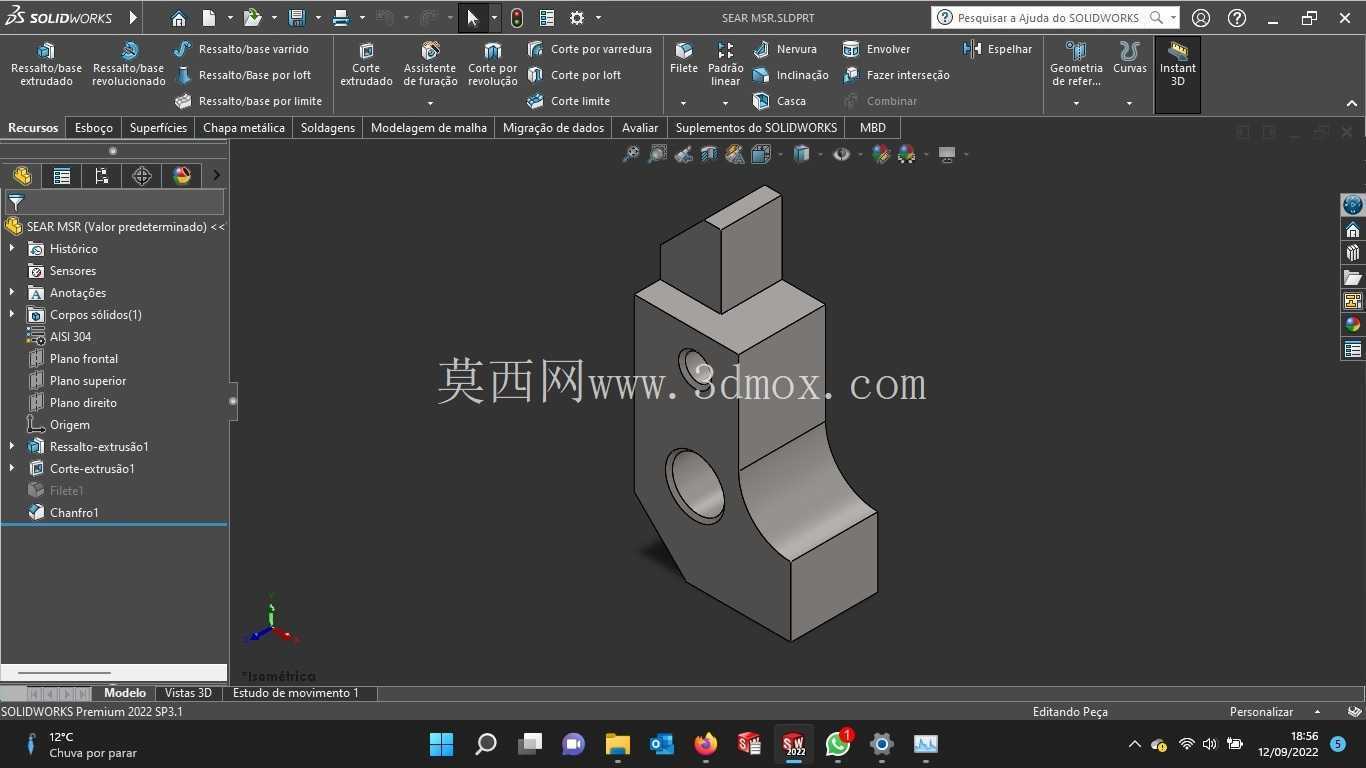

　　该结构件作为小型火箭动力段与载荷段的连接承载部件，在实际应用场景中，主要承担箭体飞行过程中的轴向载荷传递、径向姿态稳定以及舱段对接定位功能，适配小型探空火箭、教学演示火箭的装配需求，可在低空探测试验、航天科普教学场景下使用，能够承受发射阶段的瞬时冲击载荷与飞行过程中的气动扰动作用力。从结构设计思路来看，整体采用一体化铣削成型的结构方案，主体为矩形基体搭配弧形过渡端面，弧形端面匹配箭体圆柱舱段的外壁曲率，可实现与箭体蒙皮的贴合装配，减少对接间隙带来的气动阻力影响。基体上开设的两个同轴通孔为销轴安装孔，用于穿设连接销轴实现相邻舱段的铰接固定，孔位公差按照H7级精度设计，保证销轴装配后的同轴度，避免舱段对接后出现偏心晃动问题。

　　基体上部延伸出的矩形凸台为定位止口，凸台尺寸与相邻舱段的内凹卡槽尺寸匹配，装配时可直接嵌入卡槽实现周向定位，无需额外设计定位销结构，减少装配工序的同时提升对接精度。从安装边界来看，该零件的弧形端面半径适配直径80mm的标准箭体舱段，基体总长度控制在65mm，宽度32mm，凸台突出基体表面高度为12mm，两个安装孔的中心距为28mm，安装时仅需在对接舱段对应位置开设匹配的销轴过孔与定位卡槽，即可完成装配，无需对原有箭体结构做大规模改动，适配性较强。零件的壁厚设计经过受力校核，主体壁厚保持6mm，既能够满足15kN轴向载荷下的强度要求，避免发射过程中出现结构断裂，又能尽可能控制零件自重，降低箭体整体起飞重量，提升载荷携带能力。

　　表面过渡位置全部采用R2圆角处理，一方面减少铣削加工过程中的应力集中问题，提升零件疲劳强度，另一方面避免尖锐边角在装配过程中划伤操作人员或损坏箭体蒙皮的防腐涂层。在实际使用过程中，该零件可配合标准圆柱销、锁紧垫片完成舱段固定，拆装便捷，便于试验后对箭体内部载荷设备进行检查更换，也适合教学场景下的反复拆装演示，帮助学习者理解箭体舱段的连接结构原理。结构设计过程中充分考虑了加工工艺性，所有特征均采用三轴铣削即可完成加工，无需特殊工装夹具，普通立式加工中心即可实现批量生产，加工成本较低，适合小批量试验件的生产需求。

　　零件的平面度公差控制在0.05mm以内，保证对接面与舱段端面的贴合度，避免出现装配间隙导致的应力集中问题，孔位与凸台的位置度公差控制在0.03mm，保证多件同型号零件的互换性，在试验过程中出现零件损坏时可直接快速更换，无需重新修配对接位置。
