二战时期军用地图测距曲线仪结构设计

做野外测绘、地形勘察的从业者大多接触过这类曲线测距工具，尤其是早年军用地图作业场景下，这类靠滚轮沿图面曲线滚动换算实际距离的设备，是参谋作业、野外勘探人员随身标配的量具。不同于普通直尺只能测算直线距离，这类曲线仪的核心功能是贴合地图上弯曲的道路、河流、等高线、行军路径滚动，通过内部传动机构将滚轮走过的曲线长度，按照地图比例尺换算为实地距离，解决了不规则曲线长度人工测算误差大、效率低的问题。

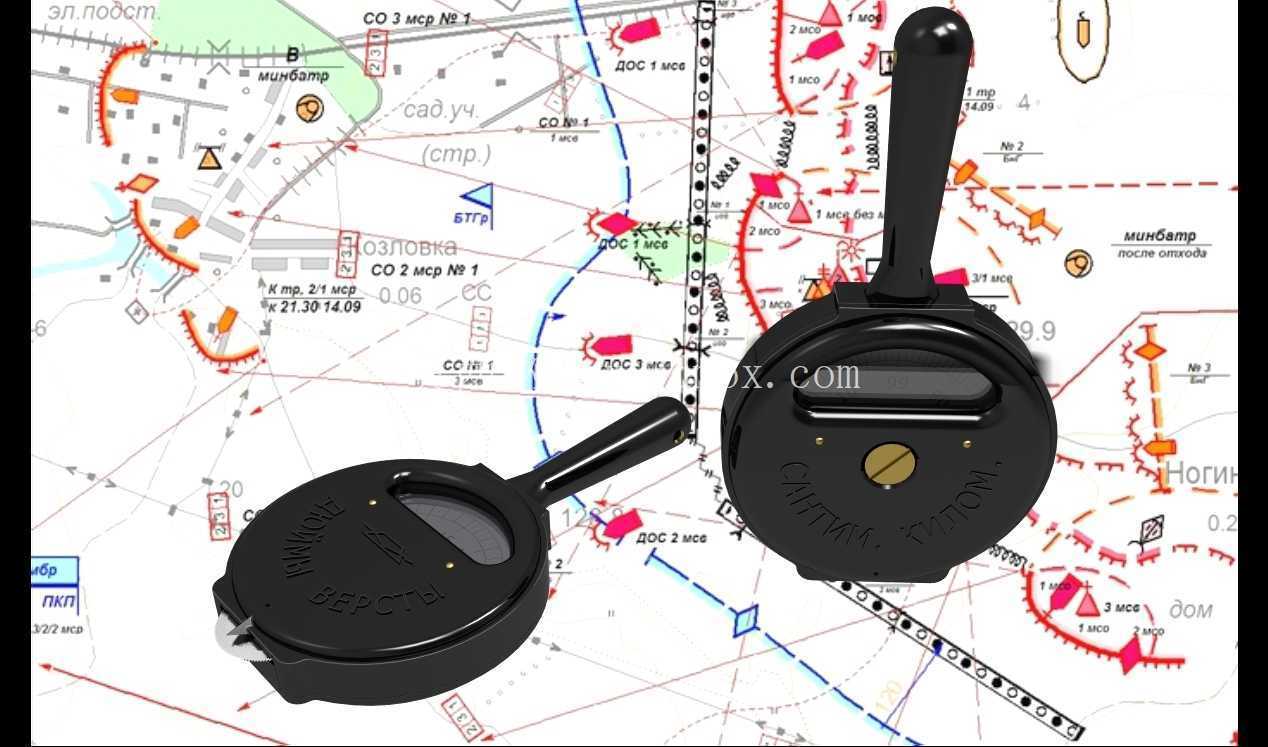

从结构设计逻辑来看，这款俄式二战时期的曲线仪整体采用全金属壳体，握持部分做了加长的一体式手柄，和圆形的测量表头做了刚性连接，没有额外的活动铰接结构，就是为了适应野外复杂工况下的粗暴使用——毕竟战时作业环境里，工具要能承受揣在作战服口袋里的磕碰、低温环境下的操作、戴手套时的握持施力，过长的手柄能让操作人员戴厚手套时也能稳定控制滚轮走向，不会因为手指遮挡图面导致测量路径偏移。表头部分的壳体做了卷边压合结构，没有外露的螺丝，一方面是避免沙尘、雨水从装配缝隙进入内部齿轮传动腔，另一方面金属卷边的抗磕碰能力比外露螺丝强很多，不会因为摔碰导致螺丝滑牙、壳体开裂。

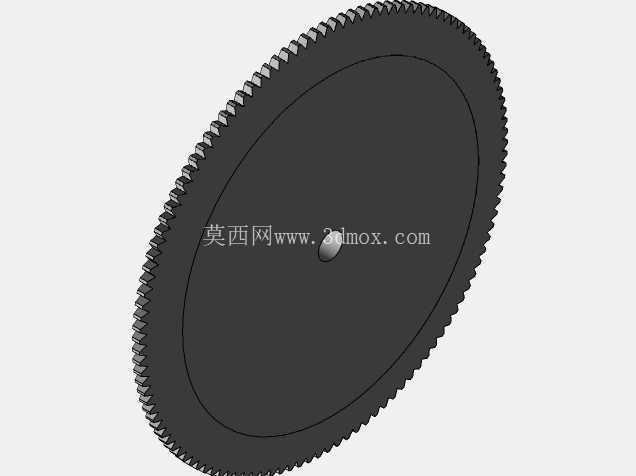

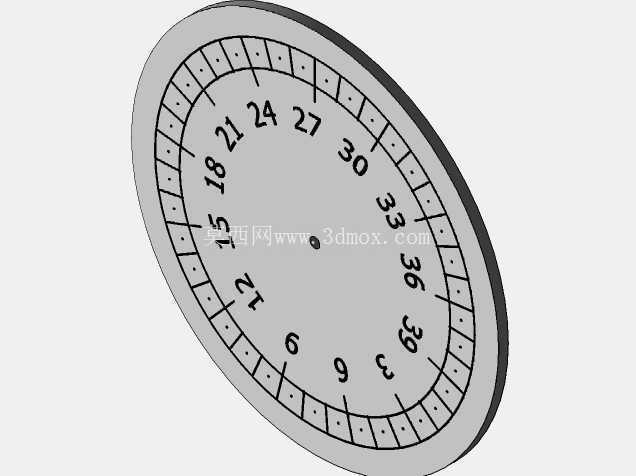

核心测量组件的设计很有巧思，底部的测量滚轮采用窄边硬质金属轮，轮缘做了微小的圆角处理，既保证滚轮和图纸接触时不会因为轮缘过锐刮坏地图纸面，又能让滚轮和图面的接触宽度控制在0.3mm以内，尽可能减少沿曲线滚动时的路径偏差。内部传动采用三级小模数齿轮减速，把滚轮的转动圈数精准传递到表盘的指针上，表盘上直接蚀刻了对应不同常用比例尺的刻度，操作人员不需要额外做换算，滚动完成后直接对照所用地图的比例尺刻度读值即可，这种设计在没有电子测距设备的年代，能把单段曲线的测量时间压缩到十秒以内，比用棉线贴合曲线再拉直测量的效率提升至少三倍。

从安装边界和外形尺寸来看，这款曲线仪整体长度控制在110mm左右，圆形表头直径约45mm，厚度18mm，整体重量控制在120g上下，刚好能适配军用制服的上衣口袋尺寸，不需要额外配备收纳套就能随身携带。表头正面的调节旋钮采用铜质嵌件，和金属壳体做了过盈配合，旋钮表面做了滚花处理，戴手套时也能轻松转动旋钮完成指针归零，不需要额外的工具辅助。壳体表面的标识采用蚀刻填漆工艺，不会因为长期手持摩擦导致刻度、标识磨损脱落，哪怕表面漆层掉了，蚀刻的刻度凹槽依然能保证读值清晰。

实际作业场景中，这类曲线仪的使用逻辑完全围绕野外快速测绘需求设计：操作人员单手握持手柄，将滚轮对准测量起点，归零指针后沿着待测曲线缓慢推动滚轮，保持滚轮始终垂直于图面、轮缘贴合待测路径，走到终点后直接读取对应比例尺的数值即可。为了避免滚轮在图纸上打滑，轮缘表面做了细微的网纹滚花，哪怕是在略有褶皱的军用绘图纸、覆膜地图上滚动，也不会出现打滑丢转的问题，测量误差能控制在2%以内，完全满足战术级地形测绘的精度要求。

从结构建模的角度来看，这类产品的建模难点在于内部齿轮传动的配合间隙控制——小模数齿轮的齿侧间隙要控制在0.02mm以内，间隙过大会导致滚轮正反转时出现空程，带来测量误差，间隙过小则会导致滚轮转动卡滞，在低温环境下甚至会因为润滑油粘度上升彻底转不动。另外壳体的曲面过渡要兼顾握持手感和结构强度，手柄和表头连接的位置做了大圆角过渡，避免应力集中导致摔碰时连接处断裂，整个壳体的壁厚控制在1.2mm，在保证结构强度的前提下尽可能减轻重量，符合随身工具的轻量化设计要求。

不同于现在的电子测距笔，这类纯机械结构的曲线仪不需要供电，没有易损的电子元件，只要定期给内部齿轮加少量轻质润滑油，就能在-40℃到50℃的环境下正常工作，哪怕是在高海拔、潮湿、多沙尘的环境里，可靠性也远高于电子设备，这也是这类机械测绘工具能在军用领域沿用数十年的核心原因。设计时没有多余的装饰结构，所有的外形特征都服务于功能需求：加长的手柄是为了戴手套操作，无外露螺丝的壳体是为了密封防护，窄边滚轮是为了测量精度，滚花旋钮是为了快速归零，没有任何一处结构是为了外观好看而额外添加的，完全是功能导向的机械设计思路。
