五面结构校准基准立方体工装

在日常的三维扫描、3D打印精度校验、影像测量仪标定以及多轴加工中心的工位精度校准场景中，这类带五面特征的校准立方体是一线结构工程师、计量人员手边常备的基准工装，和普通的光滑量块不同，它的五个立面都预制了不同的几何特征，不需要额外搭配标准件就能完成多维度的设备精度校验工作。

从实际使用的角度出发，这类校准块的核心作用是给测量或加工设备提供统一的空间尺寸基准，日常做桌面级FDM3D打印机的首层调平、步进电机步距校准、Z轴垂直度校验时，只需要把立方体放在打印平台中心位置，通过扫描打印件的立面平面度、相邻面的垂直偏差、顶面特征的尺寸误差，就能快速反推设备的X/Y/Z三个轴的运动精度，不需要单独采购多块不同规格的量块组合使用。在做手持式三维扫描仪的精度标定时，这类带凹凸特征的立方体比光滑平面块更有优势——光滑平面容易出现反光、特征点不足的问题，而五个立面的凹凸标识、台阶特征可以给扫描仪提供足够的特征匹配点，单次扫描就能完成扫描幅面内的长度、角度、平面度三项参数校验，比传统的棋盘格标定板更适合小量程高精度的扫描场景。

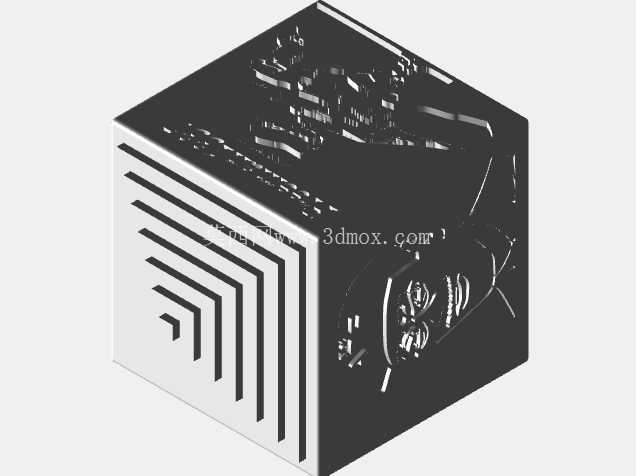

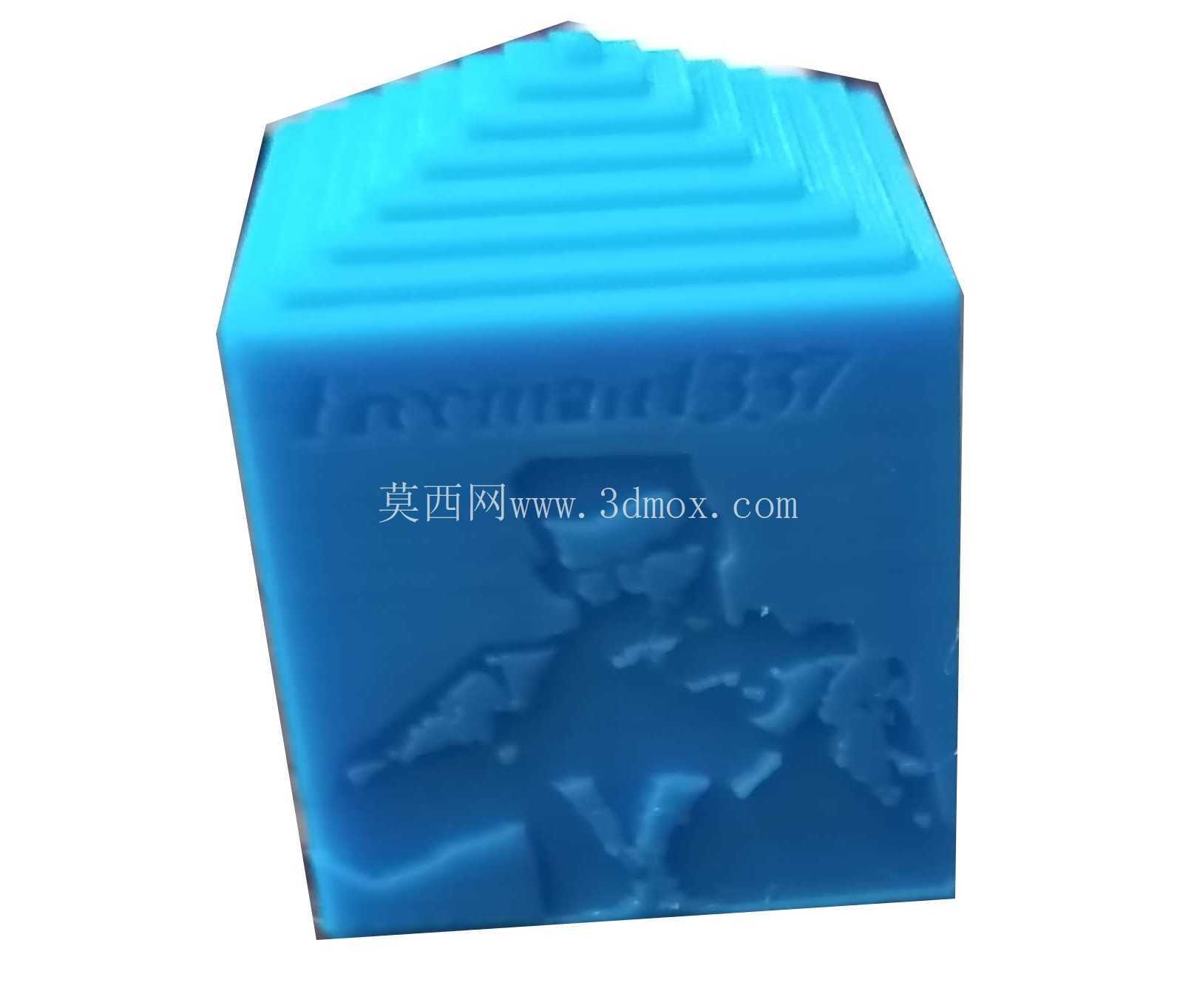

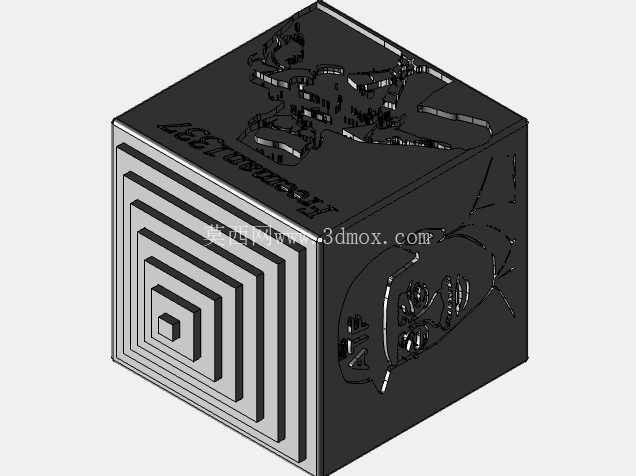

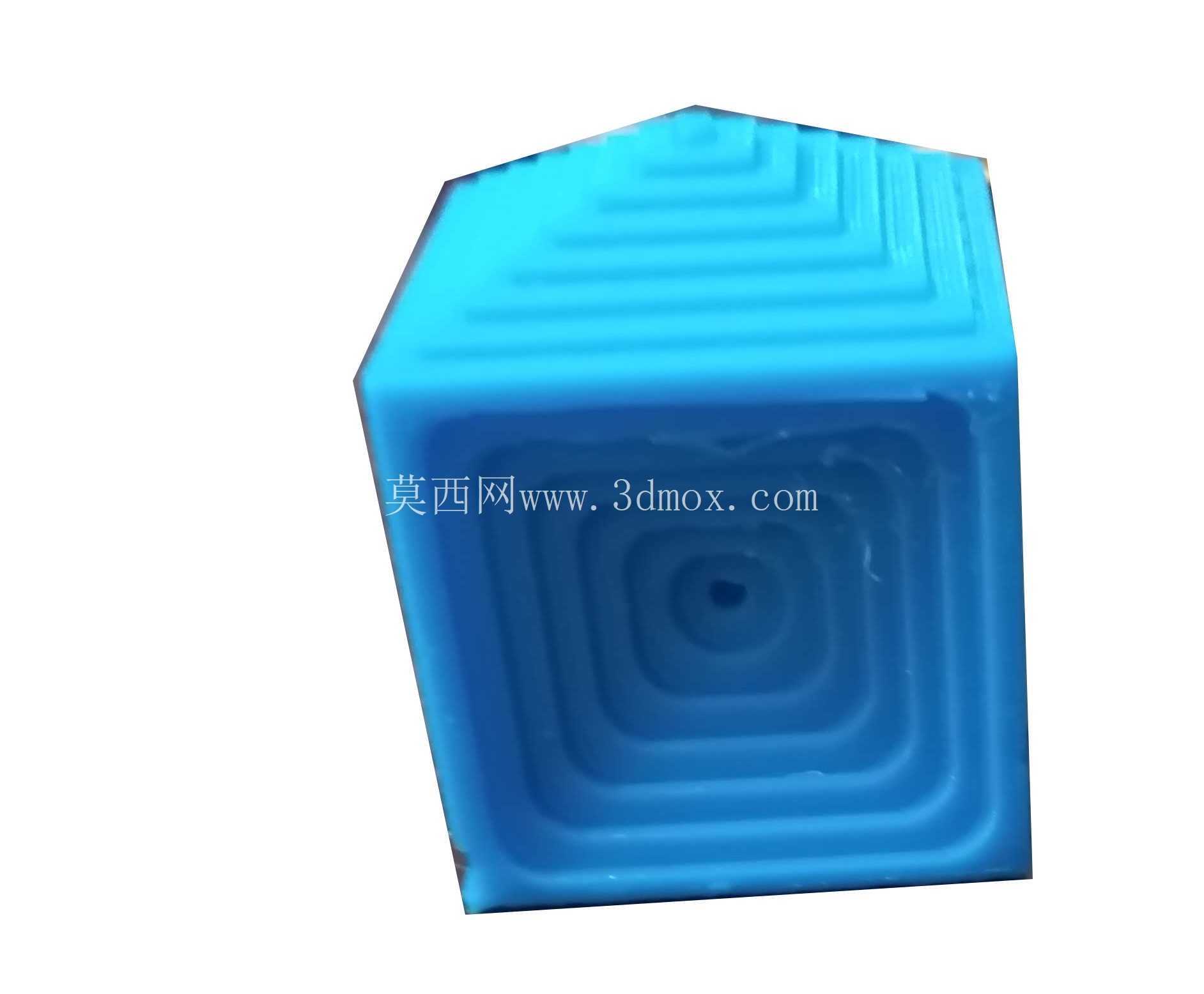

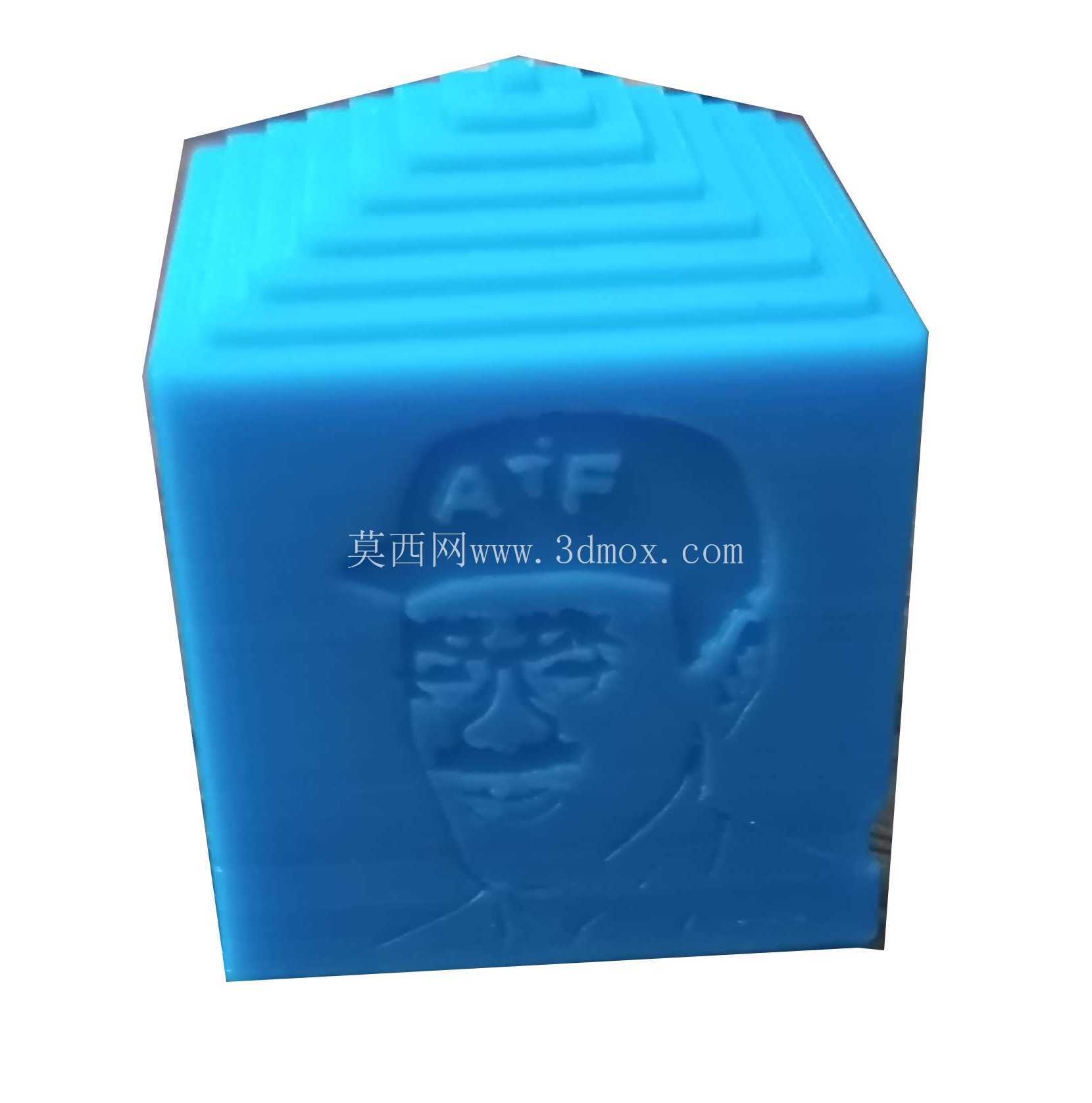

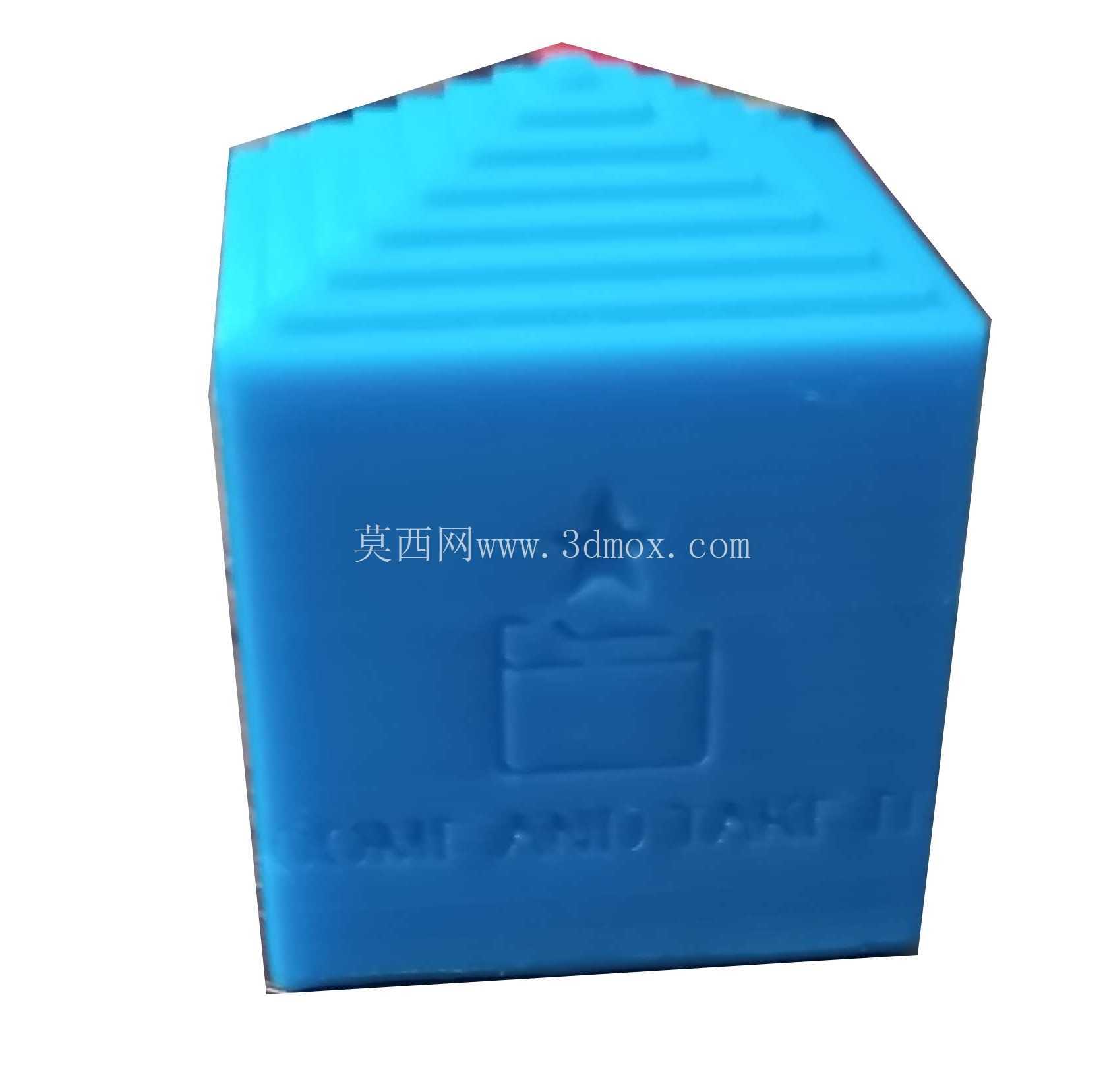

设计这类校准立方体的时候，首先要控制的是相邻立面的垂直公差，常规工业级使用场景下，相邻面的垂直度要控制在0.02mm以内，避免基准本身的误差传递到设备校准结果里。五个立面的特征并不是随意设置的：正面的凹槽特征用来校验平面凹陷尺寸的测量精度，侧面的线性凸起台阶用来校验长度方向的线性测量误差，顶面的平行等距台阶用来校验Z轴方向的步进精度，剩下两个立面的特征分别对应角度偏差校验和圆弧特征测量校验，所有特征的尺寸都取整为常用的公制整数尺寸，不需要做复杂的换算，测量后直接和标称值对比就能算出设备的误差值。

外形尺寸上，这类校准立方体的公称边长一般控制在50mm，这个尺寸刚好适配桌面级3D打印机的常规打印幅面，也能放在大多数影像测量仪的载物台中心位置，不会因为尺寸过大超出设备的测量量程，也不会因为尺寸过小导致特征加工难度提升、测量时相对误差变大。安装边界上，立方体的底面做了0.1mm的平面度处理，不需要额外的固定夹具，直接靠自重放在平整的平台表面就能保证放置稳定，不会因为放置倾斜导致校准结果出现偏差；如果是用于加工中心的工位校准，只需要在底面预制两个M4的螺纹孔，就能通过压板固定在机床工作台上，不会和机床的T型槽、常用夹具产生干涉。

在多轴加工的精度校验场景中，这类立方体还可以用来校验四轴、五轴转台的旋转定位精度：把立方体固定在转台台面上，每次旋转90度后测量立面对应特征的位置偏差，就能快速算出转台的反向间隙、旋转定位误差，比用标准球校验的效率更高，还能同时校验三个直线轴的垂直度误差。日常做结构件的三坐标测量编程时，也可以先用这个立方体做编程试切，验证测头的探针半径补偿参数是否正确，避免直接测量高精度工件时因为补偿参数错误导致工件报废。

和传统的单一面校准块相比，这种五面集成特征的校准立方体不需要频繁更换校准件，单次装夹就能完成多个维度的精度校验，对于小批量加工车间、3D打印服务工作室、计量检测工位来说，能大幅减少校准辅助时间，也能避免多块量块组合使用时的累积误差。设计时特意把所有特征的棱边都做了0.2mm的倒角处理，一方面是避免尖锐棱边划伤操作人员或者设备平台，另一方面也能减少搬运、使用过程中棱边磕碰导致的基准面损伤，延长校准块的使用寿命；所有特征的深度都控制在2mm以内，不会因为特征过深导致测量时出现阴影、扫描死角，也不会因为特征过浅导致识别困难。
