双轮槽立式导向滑轮支座结构

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1100834

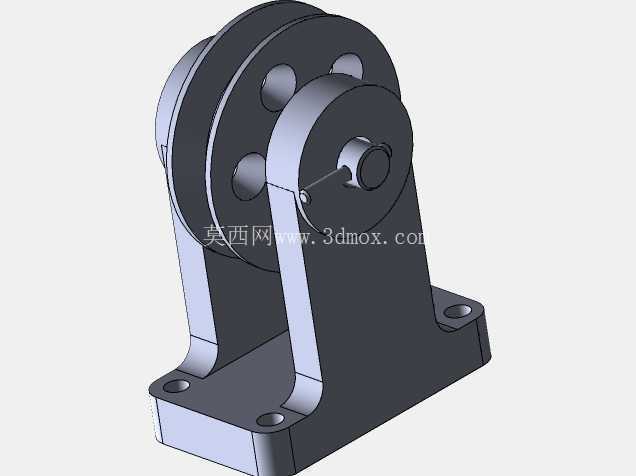

  • 双轮槽立式导向滑轮支座结构

  该结构属于绳索传动系统里的核心导向承载部件,日常在轻小型起重设备、户外索道导向点位、自动化产线的线缆牵引工位、仓储提升装置的改向段都能见到这类结构的应用,核心作用是对牵引绳索、钢缆或者柔性传动带进行走向约束,同时承担绳索张紧状态下的径向载荷,避免绳索在传动过程中出现脱槽、偏磨或者走向偏移的问题。从结构组成来看,整体采用立式支座搭配双轮槽的设计思路,底部是一体化铣削成型的L型安装基座,基座上预留了四个沉头安装孔,安装时可以通过内六角螺栓直接固定在设备机架或者预埋安装面上,四个安装孔的位置做了沉头处理,能够保证螺栓安装后头部不突出基座平面,不会和周边运动部件产生干涉,基座的立板部分做了等厚度加强处理,立板和底板的衔接位置做了圆角过渡,避免应力集中导致长期受载后出现焊缝或者基体开裂的问题。

  轮组部分采用双轮槽同轴布置的方案,两个带圆弧槽的滑轮通过中间的芯轴固定在两侧立板的轴承位上,芯轴和立板之间采用过盈配合加顶丝限位的固定方式,保证芯轴在滑轮转动过程中不会出现轴向窜动,滑轮的轮槽表面做了圆弧抛光处理,能够适配不同直径的柔性绳索,减少绳索和轮槽之间的磨损,双轮槽的设计可以同时满足两根绳索独立导向的需求,也可以单根绳索做S型绕接实现更大的包角,提升传动过程中的摩擦力,避免绳索打滑。设计过程中优先考虑了载荷传递的路径合理性,绳索施加在滑轮上的径向载荷会通过芯轴传递到两侧的立式支撑板上,再顺着支撑板直接传导到底部安装基座,最后分散到整个安装固定面,整个传力路径没有多余的转折,能够最大化利用材料的结构强度,减少不必要的材料冗余。

  安装边界方面,整个结构的重心落在底部安装面的几何中心范围内,即使承受偏载也不会出现倾覆的问题,两侧支撑板的间距刚好匹配滑轮的宽度,预留了0.2mm的装配间隙,既不会因为间隙过大导致滑轮晃动,也不会因为间隙过小出现转动卡滞的问题。滑轮的转动部分没有额外设置密封结构,适合在干燥无强腐蚀的室内工况使用,如果需要应用在户外或者多粉尘的工况,只需要在芯轴位置加装防尘密封圈、更换自带密封的滚动轴承即可完成适配,整体结构的模块化程度较高,支座部分和轮组部分可以单独拆分更换,当轮槽出现磨损后不需要更换整个支座,只需要拆卸芯轴更换滑轮就能完成维护,能够有效降低后期的运维成本。

  在实际选型应用时,需要根据绳索的最大工作拉力校核芯轴的抗剪强度以及支座立板的抗弯强度,该结构的尺寸设计适配常规直径6mm到10mm的纤维绳或者钢缆,额定静载可以满足多数轻小型牵引设备的使用需求,轮槽的圆弧半径按照绳索直径的1.1倍设计,能够保证绳索和轮槽的接触面积足够大,避免绳索出现局部应力集中导致的断丝或者磨损过快问题。
