弩臂支撑连接结构三维设计

在民用运动类发射器材的结构设计中，弩臂支架是承担核心载荷传递的关键构件，其结构合理性直接决定整套器材的发射稳定性、结构耐用性与操作安全性。不同于普通的五金连接件，该构件需要同时承担多向载荷：发射瞬间弩片回弹产生的纵向冲击力、持握操作时的横向扭力、长时间静置存放的结构支撑力，因此在结构设计阶段需要兼顾强度、安装便捷性与重量控制的多重需求。

从实际应用场景来看，这类支架主要适配中小型便携运动弩的结构装配，安装位置处于弩身前端的弩片固定区域，两端的圆柱轴头用于嵌套固定弩片的连接端，中间的长条状主体则作为力的传导路径，将弩片形变产生的弹力均匀传递到弩身主体结构上，避免局部应力集中导致的结构开裂或形变。在户外竞技、休闲射击等使用场景下，该构件还需要耐受一定的环境温湿度变化，避免因材料形变导致的装配间隙变化，影响射击精度。

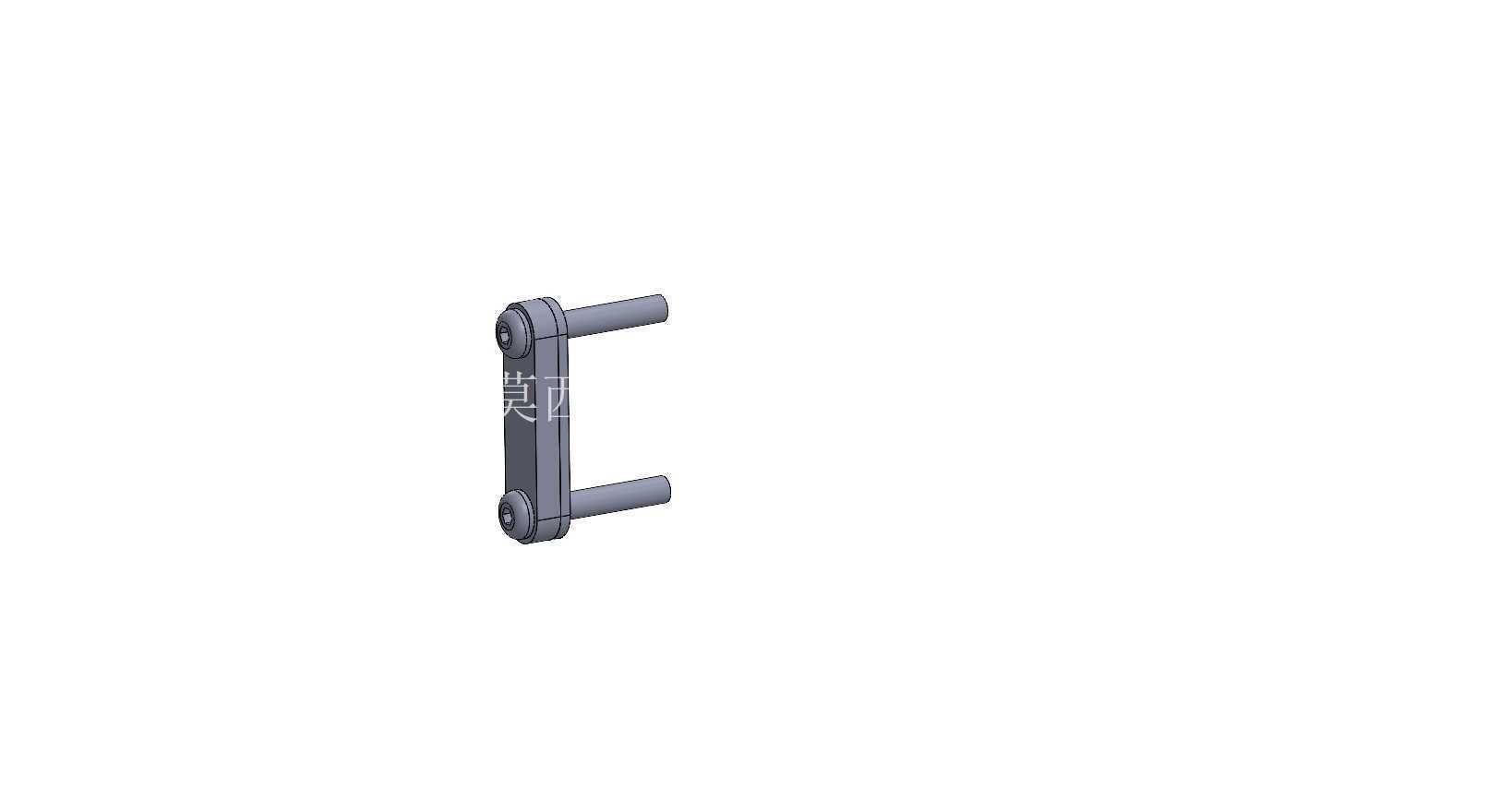

从功能特性上看，该支架采用一体化的长条形主体设计，两端同轴设置的圆柱安装轴与主体为刚性连接结构，轴端预留的环形卡槽用于安装卡簧，实现弩片连接座的轴向限位，防止发射过程中连接座脱出。主体侧面的沉头孔位用于穿设固定螺栓，将整个支架牢牢锁定在弩身的前端安装槽内，孔位的位置度公差控制在0.1mm以内，保证两端安装轴的同轴度，避免弩片安装后出现两侧受力不均的问题。主体与安装轴的过渡位置采用圆弧过渡设计，有效降低应力集中系数，经过有限元仿真验证，在额定150磅拉力载荷下，该位置的最大应力值远低于常用铝合金或高强度工程塑料的屈服强度，能够满足上千次发射的疲劳寿命要求。

设计思路上，该结构摒弃了传统分体式装配的支架方案，采用一体化成型的结构逻辑，减少了零件数量，降低了装配环节的公差累积。在外形设计上，主体截面采用带圆角的矩形结构，相比圆形截面拥有更好的抗扭性能，同时平整的侧面能够更好地贴合弩身的安装基准面，提升装配后的结构稳定性。两端的安装轴长度经过精准计算，既保证弩片连接座有足够的转动行程空间，又不会因为轴长过长导致整体结构冗余、重量增加。

从安装边界与尺寸适配来看，该支架的主体长度适配常规中小型弩的前端安装槽宽度，两端安装轴的直径与标准弩片连接座的内孔尺寸匹配，安装时只需要将支架卡入弩身的定位槽，拧入两颗固定螺栓，再将弩片连接座套入两端轴头、卡入限位卡簧即可完成装配，不需要额外的定制加工，能够直接适配同规格的通用弩身配件。支架整体的外轮廓没有尖锐凸起，所有边角都做了R1以上的圆角处理，避免操作过程中划伤使用者，同时也能减少携带过程中对携行具的磨损。

在结构优化过程中，设计人员针对支架的受力特点对主体壁厚做了差异化设计：靠近螺栓固定孔的位置壁厚适当增加，提升安装点的结构强度；靠近两端轴头的位置在保证强度的前提下做了局部减薄，尽可能降低构件整体重量，帮助整套器材实现轻量化设计，提升长时间持握操作的舒适度。这种差异化的壁厚设计也避免了材料的浪费，在满足结构强度要求的前提下控制了生产成本，适合批量加工生产。
