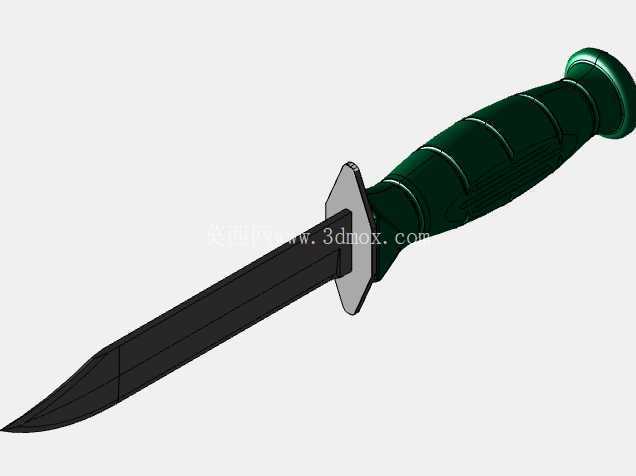

仿真苏联军用匕首玩具结构设计

　　本次设计的仿真苏联军用匕首玩具，核心面向军事主题文创周边、青少年国防教育教具、户外战术cosplay道具以及影视道具制作场景使用，区别于功能性管制刀具，整体结构完全围绕无刃安全、仿真还原、握持舒适三个核心维度展开设计，所有刃口部位均做R2以上圆角钝化处理，不存在尖锐切削结构，从结构根源上规避划伤风险，符合玩具安全通用技术规范的硬性要求。从结构拆分来看，整体分为刀身、护手、握柄、尾堵四个独立装配模块，各模块之间采用过盈配合加定位卡榫的连接方式，无需额外金属紧固件即可完成组装，既降低了装配工序复杂度，也避免了金属零件外露带来的安全隐患。

　　刀身部分参考原品的几何刃线做等比例缩放还原，刀身厚度控制在5mm，整体采用等厚板材结构建模，刃部区域做15度斜角过渡但末端保留0.8mm厚度的钝边，既还原了原品的视觉层次感，又完全不具备切削能力；刀身靠近护手的位置设计有2mm深的定位卡槽，与护手中心的安装孔位配合，装配后可限制刀身周向转动，避免把玩过程中刀身松动偏转。护手部分采用对称双翼结构，双翼向外延伸长度各为12mm，厚度3mm，边缘全部做R1圆角处理，既还原了原品的格挡结构特征，也不会因为棱角过于尖锐造成磕碰伤害；护手中心的刀身安装孔做0.1mm的过盈公差设计，与刀身根部的定位轴段压装后即可形成稳定连接，无需额外粘接即可承受日常把玩的扭矩载荷。

　　握柄部分完全贴合亚洲人手型尺寸做适配优化，整体长度设计为110mm，最大握持直径32mm，表面按照原品的防滑槽结构做等比例还原，一共设计6道环形防滑槽加2道纵向定位凸筋，握持时手指可自然卡入防滑槽内，即便手心出汗也不会出现打滑脱手的情况；握柄内部设计为中空结构，既可以降低整体重量，将整刀重量控制在120g以内，长时间握持把玩也不会产生负重感，也可以预留小体积储物空间，适配部分户外求生玩具的拓展功能需求；握柄与刀身尾部的连接采用内孔卡榫结构，刀身尾部设计有3mm高的弹性卡爪，握柄内孔对应位置设计有环形卡槽，压装到位后卡爪自动弹入卡槽完成锁止，非破坏性拆解无法分离，避免儿童把玩时拆出内部小零件造成误食风险。尾堵部分采用圆弧收腰结构，末端做R8的球面处理，完全消除尖锐末端，既还原了原品的尾部配重结构特征，也避免捅刺方向的接触伤害；尾堵与握柄的连接采用螺纹加止转筋结构，装配后涂覆少量环保粘接剂即可永久固定，不会出现松脱掉落的情况。从安装边界来看，整刀装配完成后总长度为265mm，最大宽度为护手处的72mm，最大厚度为握柄处的32mm，整体外轮廓无突出的尖锐结构，配套刀鞘设计时可按照该外轮廓预留0.5mm的装配间隙，刀鞘内部的定位卡槽对应护手位置设计，插入后可自动卡合固定，避免刀具从刀鞘内意外滑出。

　　在实际应用场景中，该模型可直接用于3D打印快速成型制作实物样件，也可作为注塑模具开发的三维母模，拆分后的四个零件均可直接出模，无倒扣结构，握柄表面的防滑槽可直接在模具上做蚀纹处理，无需后续二次加工；用于国防教育教具场景时，可配合讲解展示军用匕首的结构特征、握持方式以及战术用途，因为完全无锋利结构，可放心交由学员手持操作，不存在教学安全隐患；用于影视道具场景时，可在模型表面做旧化涂装处理，还原不同使用状态下的金属质感与握柄磨损效果，相比金属道具重量更轻，拍摄过程中即便出现磕碰也不会造成演员受伤；用于户外cosplay活动时，轻量化的结构不会增加装备负重，钝化的边缘也不会在活动过程中划伤自己或其他参与者。设计过程中针对各零件的壁厚做了均匀化处理，所有实体结构的壁厚均控制在2.5-3mm之间，无论是3D打印还是注塑成型都不会出现缩痕、填充不足的工艺问题，各零件的拔模斜度统一设置为1.5度，无需额外做结构修改即可满足模具开模要求；针对装配公差做了适配性优化，所有配合面的公差均按照IT12级精度设置，即便是采用FDM工艺3D打印，也可以在不打磨的情况下完成顺利装配，降低了实物制作的门槛。
