内燃机曲柄连杆机构组合结构设计

这套曲柄连杆组合结构，是往复式动力设备核心的运动转换单元，日常接触最多的应用场景就是车用内燃机、小型通用汽油机、固定式柴油发电机组，甚至部分往复式压缩机、柱塞泵的动力端也会采用同源的结构逻辑，核心作用就是把活塞承受的燃气爆发压力，通过连杆传递到曲轴，最终把活塞的往复直线运动转化为曲轴的旋转扭矩输出，整套机构的设计合理性直接决定了动力设备的运转平顺性、NVH表现和整机使用寿命。

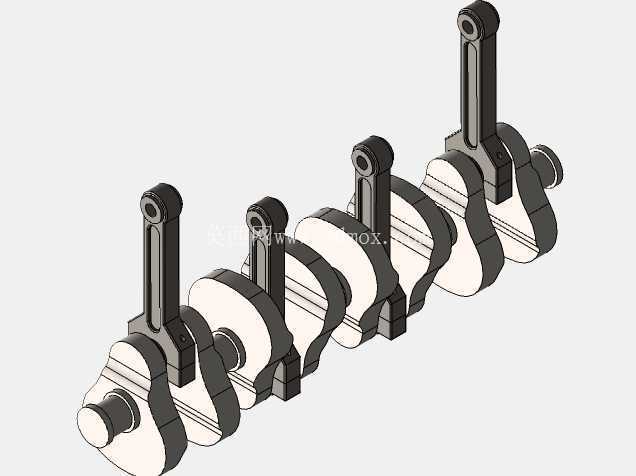

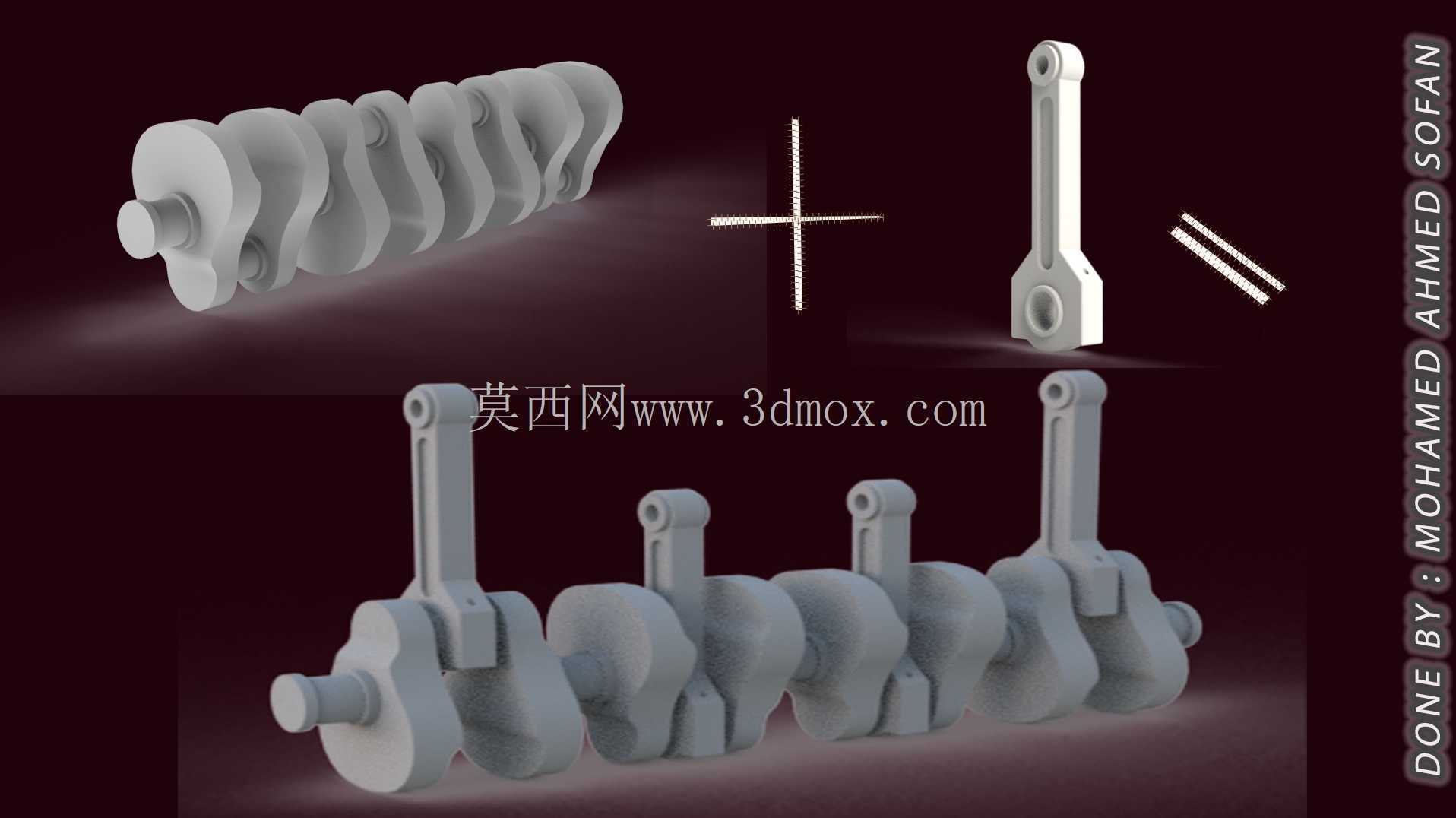

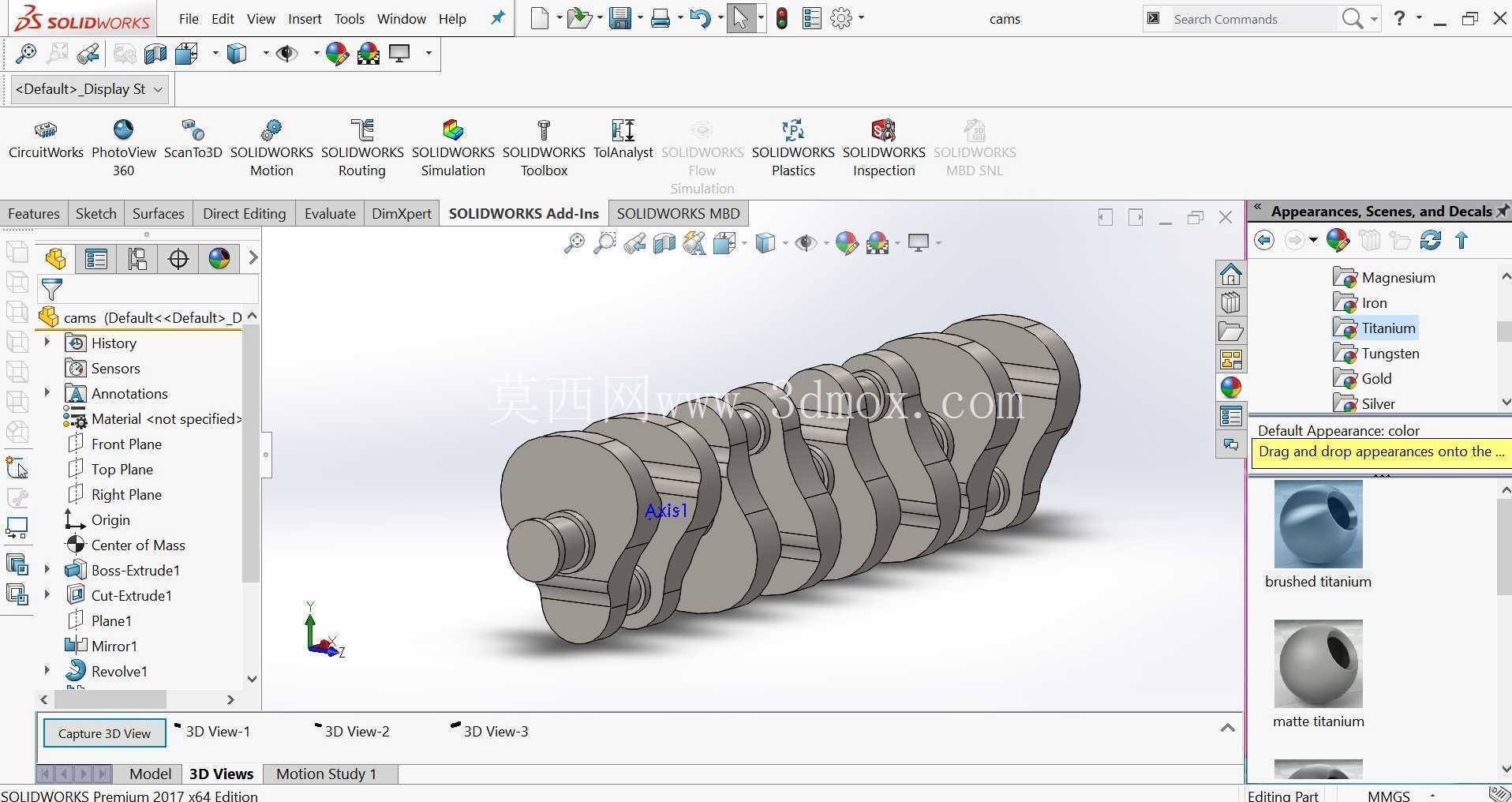

从结构拆分来看，整套组件包含整体式多缸曲轴、进排气控制凸轮轴、分体式连杆三个核心部分，建模时完全按照实际装配约束完成配合：曲轴采用整体锻造式的多曲拐布局，曲拐的夹角按照直列四缸机型的180度均匀发火顺序设计，每个连杆轴颈对应一组连杆大头的安装位，主轴颈的直径比连杆轴颈大15%左右，用来保证曲轴的整体抗弯刚度，避免高转速下出现过大的挠曲变形导致轴瓦偏磨。曲轴的自由端预留了正时齿轮、皮带轮的安装轴颈，输出端设计有法兰盘结构，用来连接飞轮或者动力输出联轴器，安装时需要保证主轴颈的同轴度公差控制在0.02mm以内，轴向窜动间隙通过止推片控制在0.1-0.3mm区间，避免运转过程中出现轴向窜动撞击缸体。

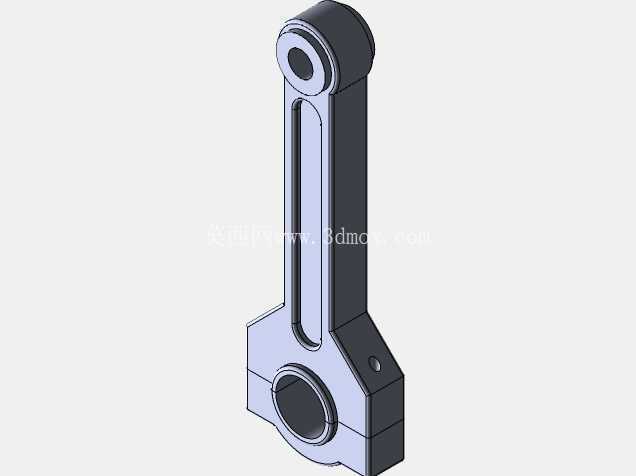

连杆部分采用的是平切口分体式结构，大头端通过两个连杆螺栓固定在曲轴连杆轴颈上，小头端通过活塞销连接活塞，建模时严格控制了大小头孔的中心距公差，这个尺寸直接影响发动机的压缩比精度，实际加工中这个尺寸的公差一般要控制在±0.05mm以内。连杆杆身采用工字形截面设计，在保证足够的抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少高转速下的惯性力载荷，大头和轴颈配合的位置预留了轴瓦的安装厚度，装配时连杆螺栓需要按照规定扭矩分三次拧紧，避免出现连杆大头失圆导致的烧瓦故障。

配套的凸轮轴是顶置气门布局的配气核心部件，凸轮的型线按照进气门早开晚关、排气门晚开早关的配气相位设计，桃尖的升程曲线经过平滑处理，避免气门开启和关闭过程中出现冲击异响，凸轮轴的轴颈直径按照从前往后依次递减的顺序设计，方便装配时从缸体前端穿入安装，轴颈位置预留了润滑油道的通孔，保证运转过程中压力机油能够持续润滑凸轮表面和气门挺柱接触面。

整套结构的设计思路完全围绕动力传递的可靠性展开，建模过程中所有配合面都按照实际工程公差预留了装配间隙，运动部件之间没有出现干涉问题：曲轴转动时，连杆随曲拐做平面运动，活塞在气缸内做往复直线运动，凸轮轴通过正时机构和曲轴保持2:1的传动比，准确控制进排气门的开闭时机。安装边界方面，整套机构的所有旋转部件都需要封装在缸体和曲轴箱内部，曲轴的主轴颈支撑在缸体的主轴承座上，凸轮轴的支撑孔和曲轴主轴承孔的平行度公差需要控制在0.03mm/100mm以内，避免出现凸轮轴卡滞、配气相位偏差的问题。

实际工程应用中，这类结构的设计需要反复做动平衡校核，曲轴的每个曲拐都要配置平衡重来抵消旋转惯性力和往复惯性力，连杆需要按照重量分组装配，同一台发动机上的连杆重量差不能超过2g，避免运转过程中出现过大的振动。这套三维模型完整还原了实际产品的装配关系和结构细节，所有特征都按照实际加工工艺设计，没有出现无法加工的尖角、薄壁结构，不管是做结构教学演示、还是做新机型的方案设计参考，都能直接复用相关的结构参数和配合逻辑，不需要再做额外的结构修正。
