双轮支撑式俯仰调节炮架结构设计

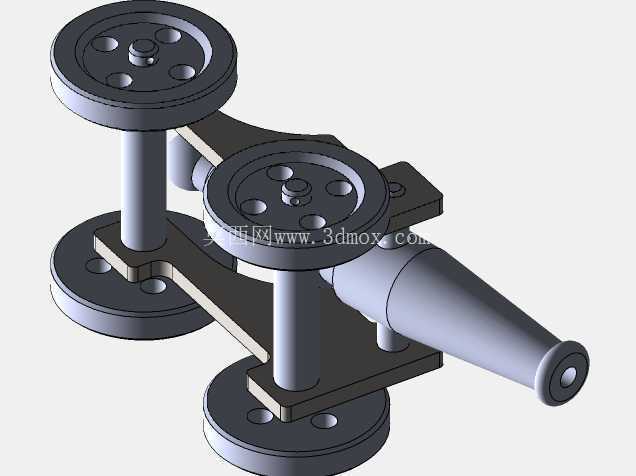

　　该炮架结构主要面向小型发射装置的承载与姿态调节需求，适配轻型试验类、教具类发射载体的安装使用场景，可在室内教学演示、户外原理性试验、小型装备展陈等场景下提供稳定的支撑与角度调整功能。从结构组成来看，整套装置采用双侧立柱配合上下支撑轮的布局，两组带孔圆形轮盘分别通过垂直立柱连接上下安装板，轮盘盘面均匀分布的沉孔既可以作为减重结构降低整体自重，也可作为角度定位孔配合插销实现水平方向的转角锁定，满足不同射向的快速调整需求。上下两层平行安装板作为核心承载基体，采用钣金折弯成型工艺制作，板件之间通过立柱形成刚性框架，保证承载时的结构刚度，避免发射瞬间的冲击力造成框架形变。

　　炮身连接段采用锥形过渡结构，从安装板处的大直径连接端逐步收窄至炮口端，锥形结构既可以提升炮身自身的抗弯截面模量，减少长悬臂状态下的炮口下垂量，也能优化发射时的后坐力传递路径，将后坐冲击力通过锥形段均匀分散到后方的安装板框架上，避免应力集中造成连接部位断裂。设计过程中优先考虑了安装边界的适配性，上下支撑轮的外径尺寸统一，轮盘中心距经过匹配计算，保证整套架体放置在平面上时，四个轮盘同时接触支撑面，不会出现翘边问题；轮盘盘面的安装孔采用等节距圆周分布，孔位公差按照H7级精度设计，既可以配合紧固件实现架体与地面基座、移动载具平台的刚性连接，也可以加装滚轮组件实现炮架的短距离快速转移，适配不同的使用场景。

　　俯仰调节结构隐藏在安装板与炮身的连接位置，通过铰接轴配合锁紧螺母实现炮身俯仰角度的无级调整，调整到位后拧紧侧面的锁紧螺母即可依靠摩擦力锁定角度，无需额外的定位销结构，操作流程简便，适合需要频繁调整射角的使用场景。结构受力层面，整套炮架的力传递路径经过优化，发射时产生的后坐力首先通过炮身锥形段传递到上层安装板，再通过两根垂直立柱分散到下层安装板，最终通过四个支撑轮传递到支撑面，垂直立柱采用等直径圆钢加工，柱面与安装板的连接采用过盈配合加焊接的工艺，保证连接强度，避免反复受冲击后出现连接松动。

　　考虑到教具与试验场景的使用需求，整套结构没有采用复杂的液压或电控调节组件，全部采用纯机械结构，维护难度低，零部件加工难度小，普通的机加工车间即可完成全部零件的制作，不需要特殊的加工设备；所有外露的棱边都做了倒角处理，避免操作过程中划伤操作人员，符合教学场景下的安全使用要求。架体的整体宽度控制在双轮外缘的尺寸范围内，长度方向从下层轮盘后缘到炮口端的尺寸经过比例匹配，保证炮口端不会因为伸出过长造成架体重心前倾，即使在最大俯角状态下，整套架体的重心依然落在四个支撑轮围成的支撑面内部，不会出现倾翻问题。安装板上预留的多余安装孔位可以拓展加装瞄准组件、击发控制组件等附属配件，不需要额外在架体上钻孔攻丝，提升了结构的拓展性，能够适配不同配置的发射主体安装需求。轮盘上的沉孔设计同时兼顾了搬运需求，需要转移位置时可以直接将手指穿入沉孔内抬起架体，不需要额外设计搬运把手，简化了结构的同时保留了搬运便利性。
