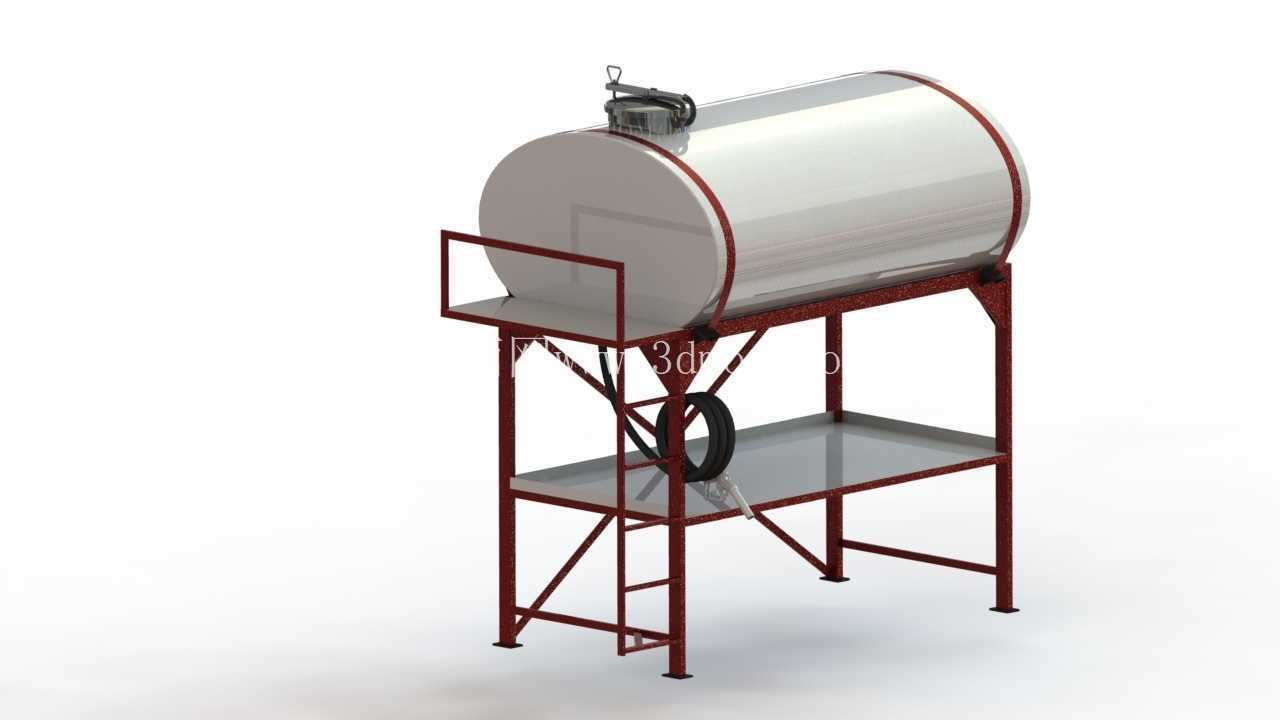

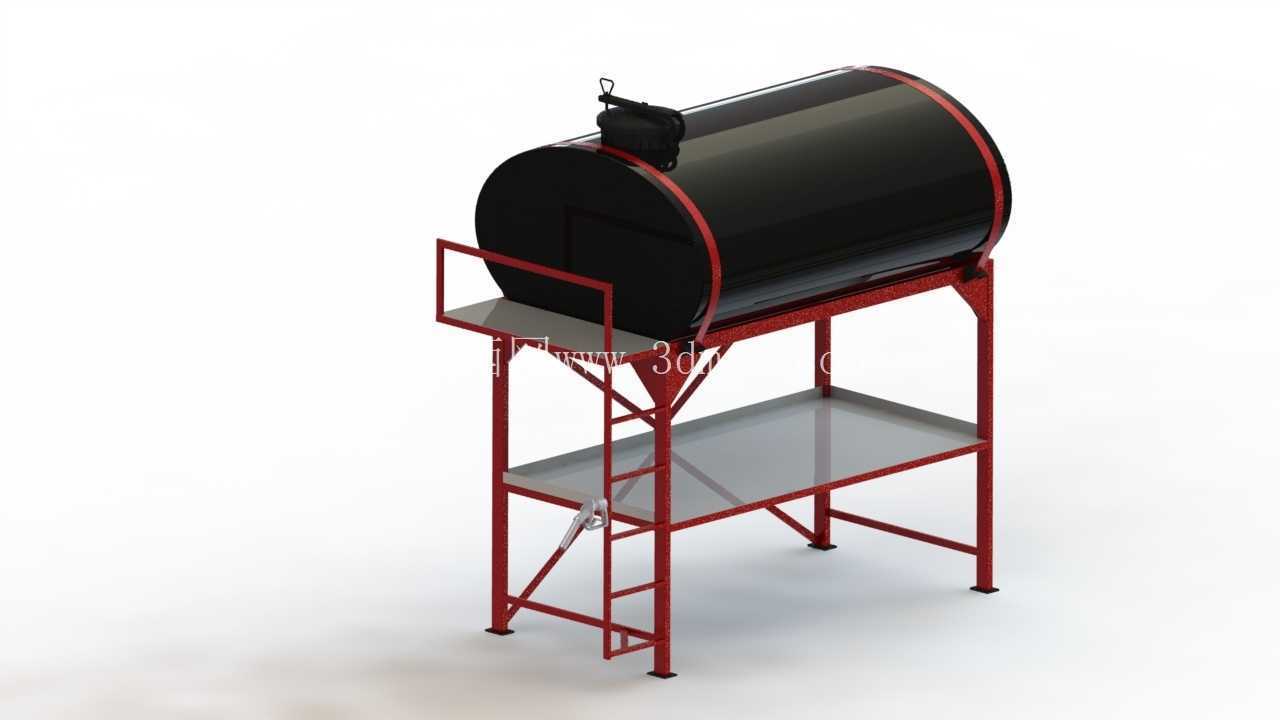

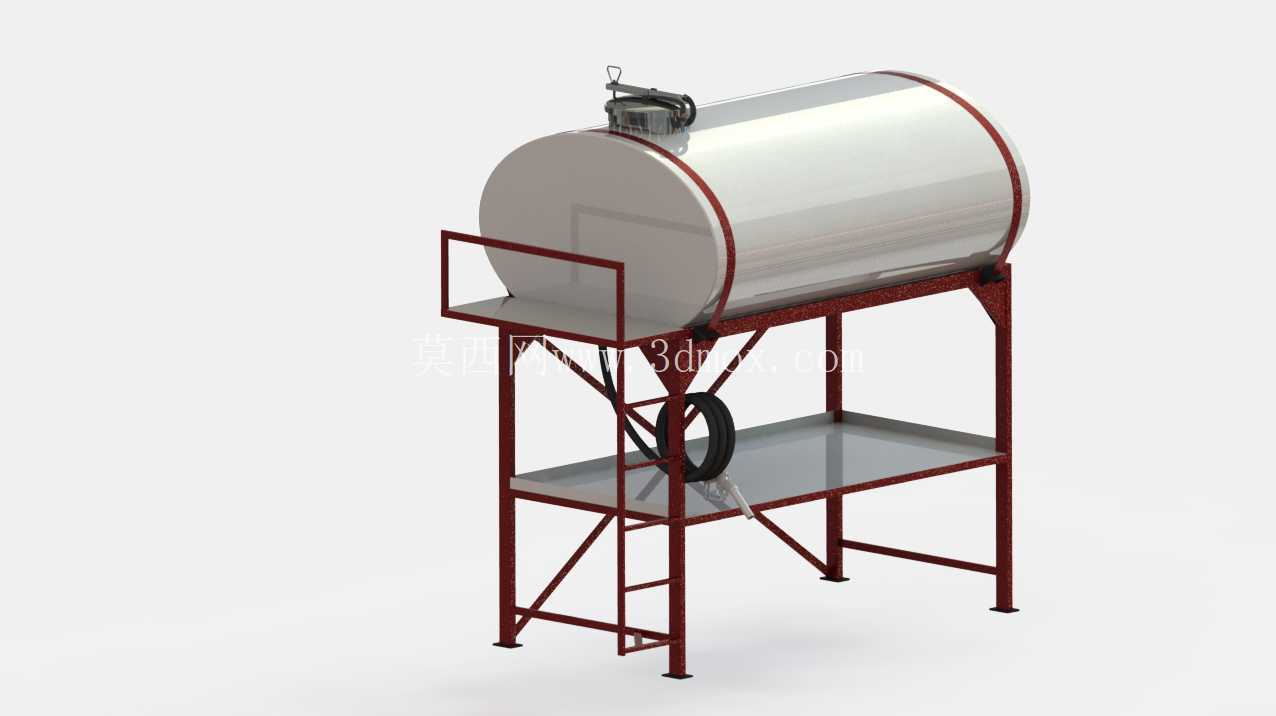

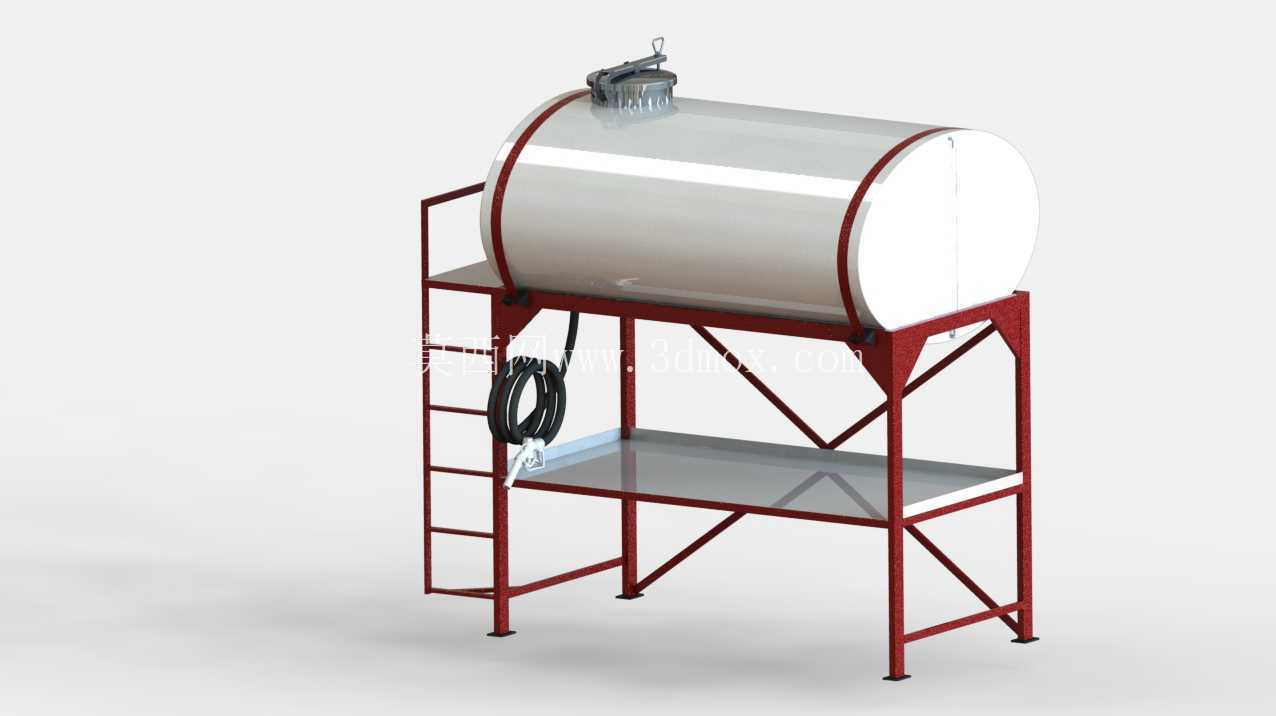

带支架爬梯的卧式燃料储存罐结构

　　在野外作业场站、小型燃油补给点、厂区临时油料存放区域，这类带集成支架的卧式燃料储存罐是十分常见的储油设施，区别于地埋式储罐与大型立式储油罐，它的部署灵活性更强，不需要做复杂的地基施工，仅需平整硬化的地面即可完成放置，适配无固定基建条件的临时作业场景。罐体采用卧式圆筒形结构，这种结构的优势在于液体静压力沿罐壁环向均匀分布，相比方形储液结构，同等壁厚下承压能力更强，能更好适应燃料存储过程中因温度变化产生的内部压力波动，同时卧式布局让罐内剩余燃料的液位观测、底部残液排放都更方便，不需要搭建过高的操作平台。

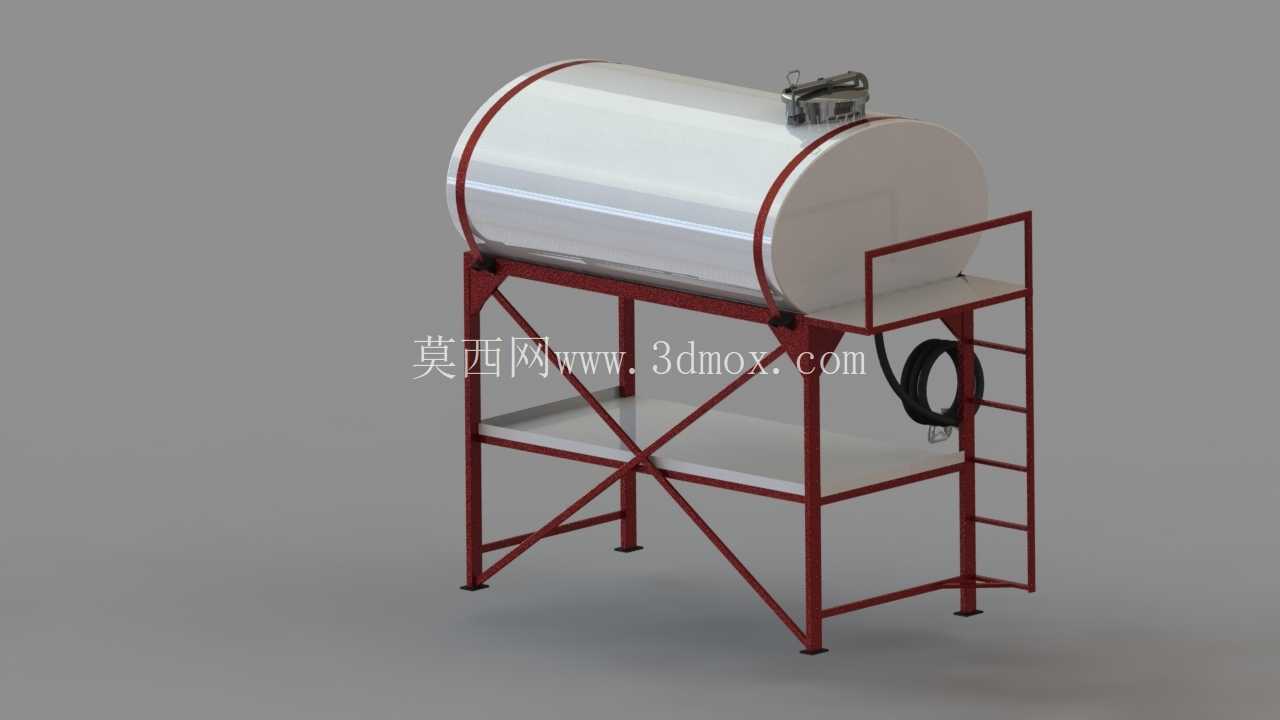

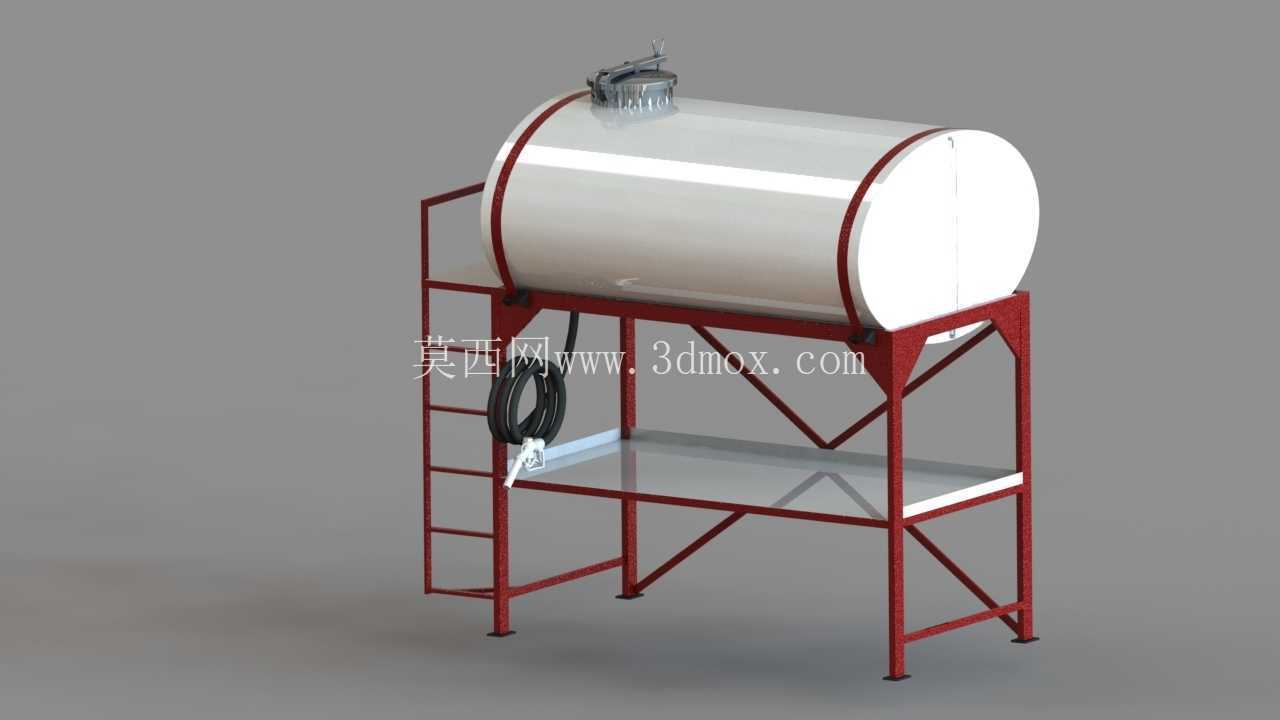

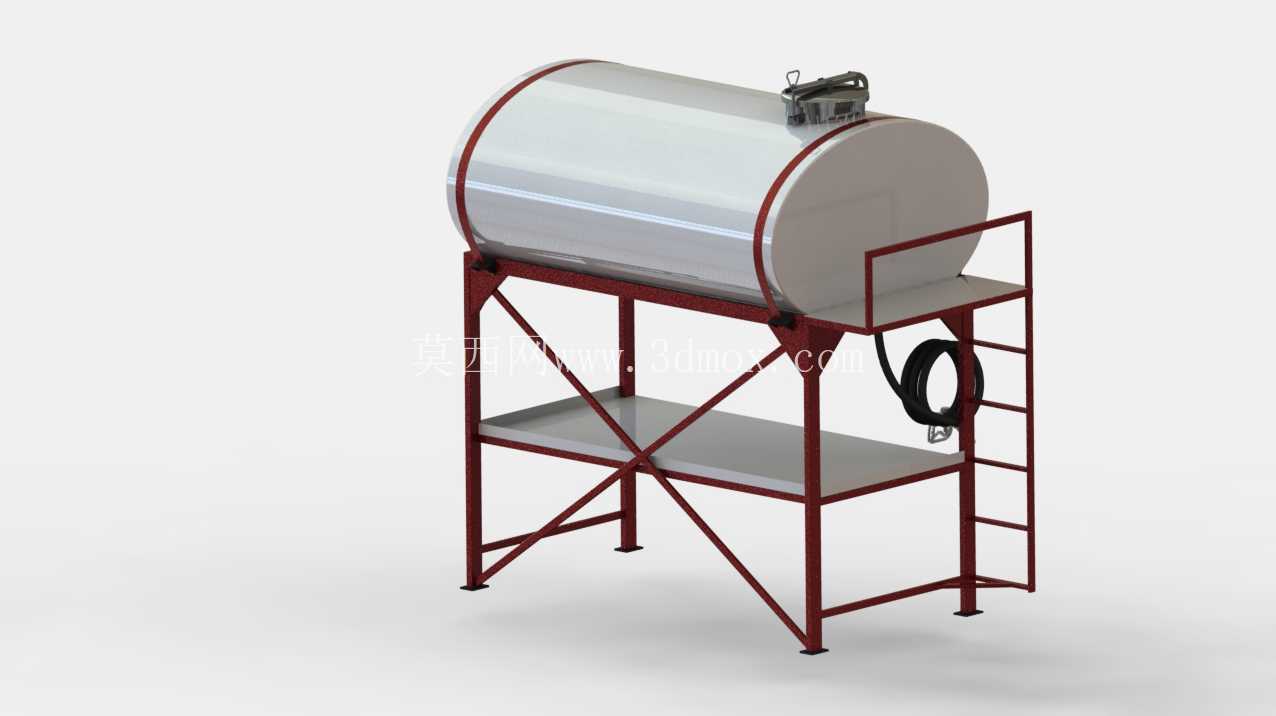

　　罐体外部设置的红色金属支架采用型钢焊接成型，支架分为上下两层置物平台，下层平台距离地面预留了足够的操作空间，可放置抽油泵、输油软管、防火器材等配套作业工具，上层平台直接承托罐体，支架的支腿底部带有方形安装脚板，可通过膨胀螺栓与硬化地面固定，避免罐体满载时出现侧翻或位移。支架侧面集成了直爬梯结构，爬梯踏步采用防滑型钢制作，爬梯与支架主体焊接为一体，操作人员可通过爬梯抵达罐体顶部，完成顶部人孔启闭、加注口操作、呼吸阀检查等日常维护作业，爬梯与罐体之间预留了足够的安全操作距离，避免攀爬时磕碰罐体附件。

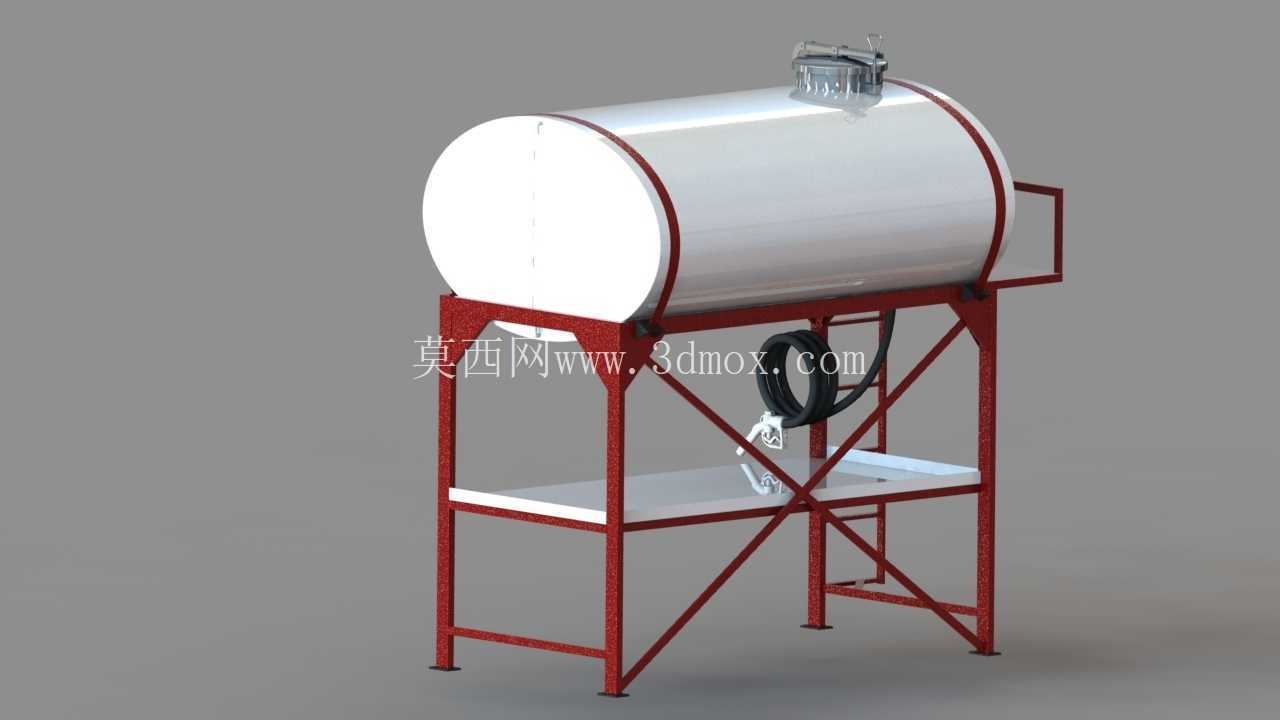

　　罐体顶部设置了带锁扣的密封人孔装置，人孔周边做了凸起的防水沿，避免露天放置时雨水沿密封面渗入罐内，人孔盖板带有锁紧机构，可实现快速启闭，方便定期进入罐内做清洁、防腐层检查等作业。罐体两端的环形加强箍采用型钢弯折成型，沿罐体端部环向焊接固定，可提升罐体端部的结构刚度，避免罐体在吊装、满载放置过程中出现端部变形。整个支架结构采用斜撑加固设计，在支架的立柱与横梁之间焊接了斜向支撑型钢，形成稳定的三角受力结构，可抵消罐体满载时对支架产生的水平侧向力，提升整体结构的抗倾覆能力，支架的两层平台表面都铺设了花纹钢板，防滑的同时也能避免工具掉落。

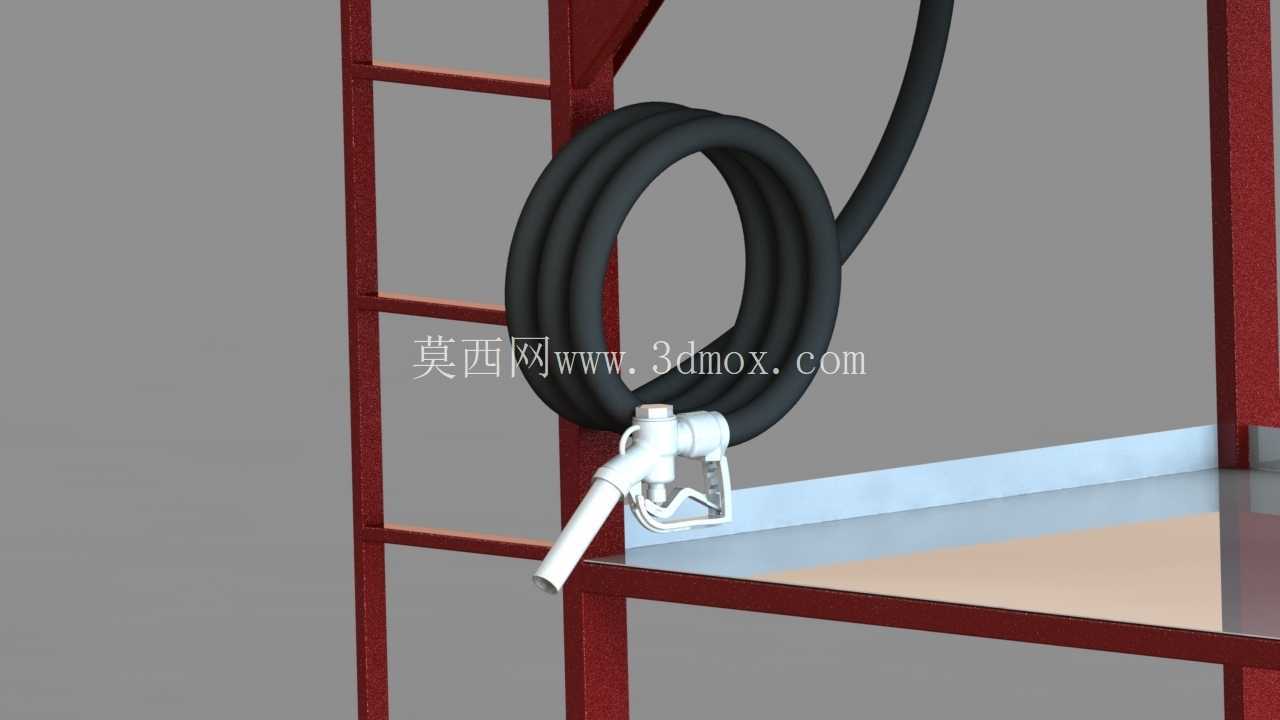

　　从安装边界来看，这类储罐的整体占地尺寸紧凑，支架的支腿跨距经过优化，在保证支撑稳定性的前提下尽可能缩小占地宽度，适合在空间有限的临时作业点部署，罐体的中心高度经过计算，既保证了罐内燃料可依靠重力向输油管路供油，也不会因为罐体过高导致加注作业时操作难度上升。在结构设计过程中，需要重点校核支架的承重能力，满载状态下燃料加罐体自身的重量全部由四个支腿传递到地面，因此支腿与横梁的焊接位置需要做满焊处理，同时要做焊后防腐处理，适配露天放置的户外使用环境，避免长期风吹雨淋导致结构锈蚀。罐体与上层支架的连接位置设置了缓冲垫，可减少罐体与金属支架之间的硬接触，避免运输、吊装过程中罐体表面防腐层被磨损，同时也能抵消温度变化带来的罐体伸缩形变。这类储罐通常用于存储柴油、煤油等常规燃料，可配套小型加油装置组成临时加油点，服务于野外施工机械、农用机械、厂区内部作业车辆的燃料补给，相比大型储油设施，它的转场运输更方便，可通过普通货运车辆整体转运，不需要拆分运输后再现场组装，部署效率更高。
