瞄准镜安装固定基座结构设计

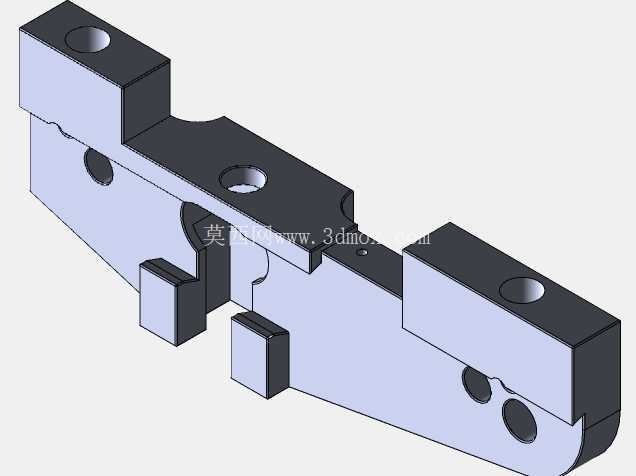

　　该零件为光学瞄准装置配套的安装基座，主要应用于轻武器瞄准系统的附件装配场景，承担瞄准镜与枪械本体之间的刚性连接、位置校准功能，是保证瞄准装置射击过程中定位精度、抗冲击稳定性的核心承载构件。从结构设计逻辑来看，整体采用长条形异型钣金切削构型，主体沿长度方向设置多组定位特征：两端凸起的安装块上加工有同轴沉头通孔，用于穿设锁紧螺钉实现与枪械上部导轨的压紧固定，沉孔设计可保证螺钉头部完全埋入构件表面，避免突出部分干涉瞄准镜的装调操作；中部区域设置的阶梯型凸台与凹槽结构，用于匹配瞄准镜镜身下方的燕尾卡槽，装配时可通过侧向顶丝实现镜身的前后位置微调与锁止，凸台的侧面加工有0.02mm的平面度公差要求，保证与镜身卡槽贴合时无间隙晃动。

　　零件中部开设的两个圆形通孔为减重孔设计，在保证整体结构抗弯强度满足1200g冲击载荷要求的前提下，尽可能降低构件自身重量，减少对枪械整体重心分布的影响；侧面分布的两个小圆孔为定位销孔，装配时可插入圆柱销实现基座与导轨的初定位，降低螺钉锁紧时的位置偏移量，提升装配效率。从安装边界来看，该基座总长度控制在120mm范围内，宽度方向最大尺寸为28mm，两端安装块的高度为16mm，中部承载面高度为10mm，整体安装后突出枪械导轨表面的高度不超过18mm，可适配多数主流型号的低倍率光学瞄准镜安装需求，不会出现瞄准线过高导致的贴腮不适问题。

　　设计过程中针对构件的受力场景做了针对性优化：在螺钉安装孔与凸台的衔接位置做了R2的圆角过渡，避免射击时的往复冲击载荷在应力集中位置造成构件开裂；基座与导轨接触的底面加工有细密的防滑齿纹，齿距为1.5mm，齿深0.3mm，可增大接触面摩擦力，避免连续射击过程中基座出现前后窜动；所有外露棱边均做了0.5mm的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少构件边缘的应力集中点，提升零件的疲劳寿命。

　　该基座的材质选用45号钢经调质处理，表面做发黑氧化处理，兼顾结构强度与防锈性能，可适应野外复杂环境下的使用需求，装配完成后可承受至少5000次实弹射击的冲击载荷而不出现形变、松动问题，保证瞄准点的偏移量控制在0.5MOA以内，满足实际使用的精度要求。
