星型拼接式旋转端帽结构设计

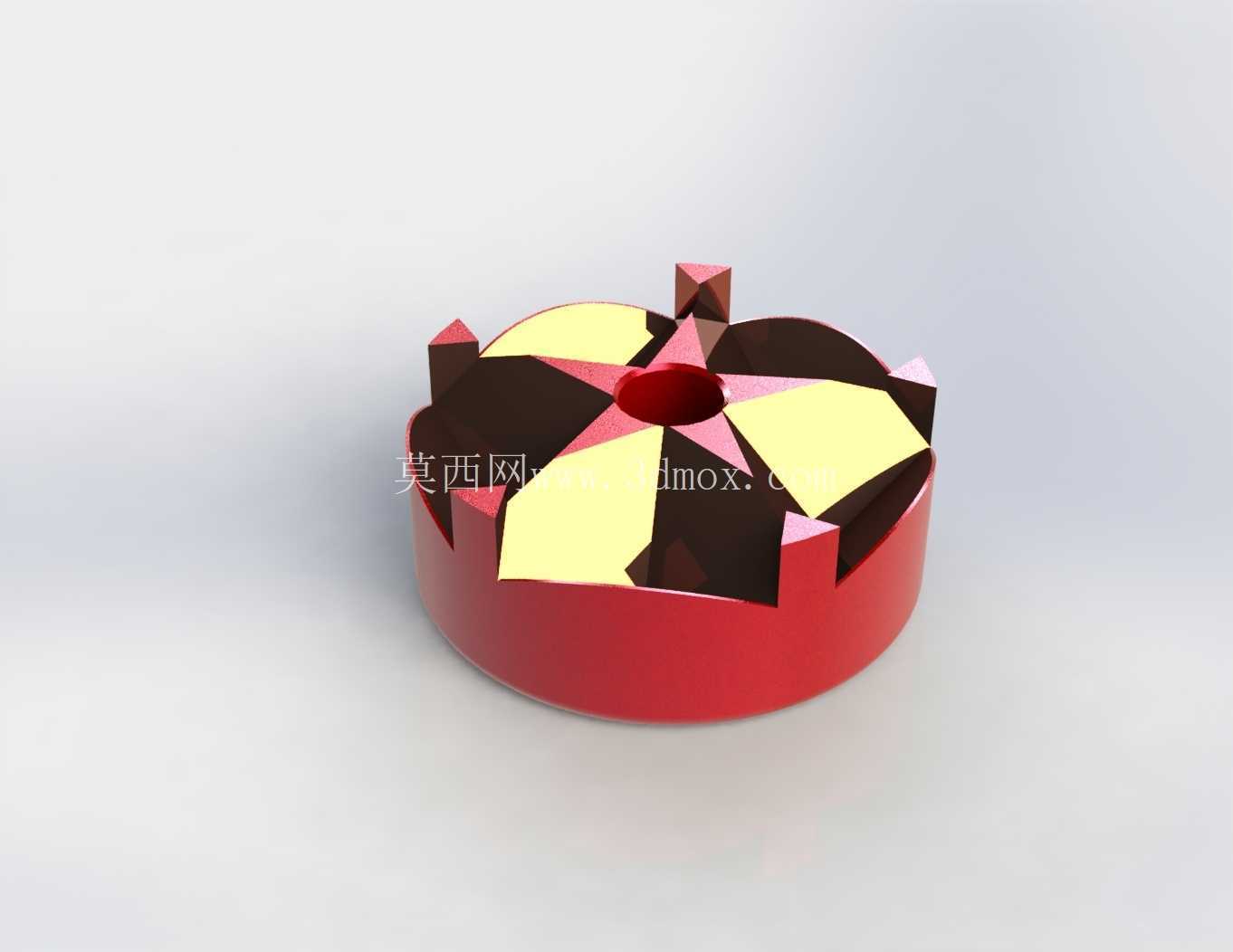

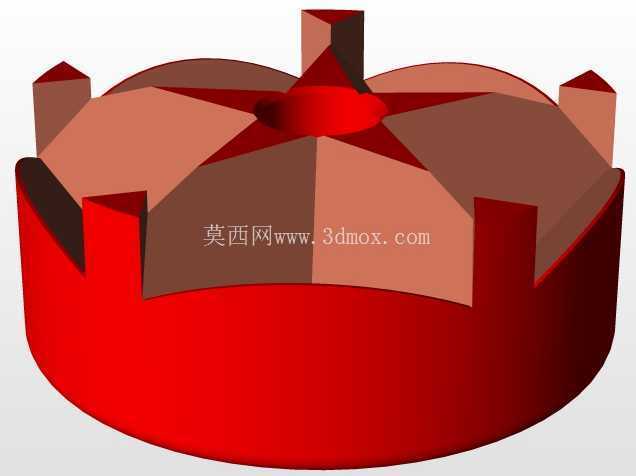

这类星型端帽结构多用于小型旋转设备的端部防护与装饰场景，常见于手持小型工具、桌面文创旋转装置、儿童益智拼装玩具的端部封盖位置，核心作用是覆盖内部转轴与传动组件的外露端面，避免杂物进入传动间隙造成卡滞，同时通过差异化的外形配色提升产品辨识度。从结构设计逻辑来看，整体采用圆柱基座作为主体承载结构，基座侧壁设置均匀分布的凸起卡块，卡块的高度与基座壁厚保持1:1.2的比例，既保证卡接时的结构强度，又不会因为凸起过高造成安装时与外围套筒的干涉。顶部的星型拼接块采用交替配色的分块设计，每一块扇形拼接面的倾斜角度统一设置为15度，相邻分块之间预留0.2mm的装配间隙，避免温度变化产生的热胀冷缩导致分块挤压变形。中心位置的通孔为转轴避让孔，孔径尺寸根据适配的转轴直径设置单边0.1mm的间隙公差，孔口位置做0.5mm的倒角处理，方便安装时转轴顺利导入，同时减少孔口与转轴的摩擦磨损。

在安装边界设计上，圆柱基座的外径与配套的套筒内径采用过渡配合公差，基座的插入深度设置为套筒端部壁厚的1.5倍，保证卡接后不会出现轴向窜动。侧壁的凸起卡块与套筒内壁的卡槽一一对应，卡块的导入端做30度的斜角导向，安装时无需额外工具即可手动按压到位，拆卸时可以通过卡块与卡槽的间隙用平口螺丝刀轻轻撬动即可分离，兼顾装配效率与后期维护的便利性。顶部的星型分块最高点与基座底面的高度差控制在20mm以内，不会因为端部突出过多造成设备整体尺寸超差，同时突出的分块边缘可以作为手动旋转的受力点，当需要手动调整转轴角度时，无需额外设置旋钮，直接捏住星型分块即可转动，减少了额外零件的装配工序。

从功能特性来看，该端帽除了基础的封盖防护作用外，顶部的分块配色可以作为旋转角度的标识位，当设备需要定角度旋转调整时，可以通过不同颜色的分块快速判断旋转角度，比如每块分块对应45度旋转行程，转动两个分块位置即可完成90度的角度调整，无需额外设置刻度标识，降低了零件的加工成本。结构上所有棱角位置都做了R0.3的圆角处理，避免手动操作时划伤手指，符合手持类产品的安全设计要求。材质选择上适配注塑加工工艺，基座与分块可以采用双色注塑一次成型，也可以采用分件装配的方式，将不同颜色的分块卡接在基座的预留卡槽内，两种加工方式都可以实现批量生产，分件装配的方式还可以根据客户需求灵活更换分块配色，无需重新开制整体模具，降低小批量定制的生产成本。

在实际选型适配时，需要重点核对基座外径与安装套筒的内径匹配度，中心通孔的直径要大于穿过的转轴最大直径，侧壁卡块的数量与位置要和套筒内壁的卡槽完全对应，避免出现安装错位。如果用于转速较高的旋转设备端部，需要将卡块的配合公差调整为过盈配合，同时在基座与套筒的贴合面增加防滑纹，避免高速旋转时端帽脱落。如果用于低速手动旋转的场景，过渡配合即可满足使用要求，方便后期拆卸维护。该结构的设计冗余量较大，在不改变整体安装尺寸的前提下，可以通过调整顶部星型分块的数量、角度、配色来适配不同的产品外观需求，通用化程度较高，能够覆盖多数小型旋转设备的端部封盖需求。
