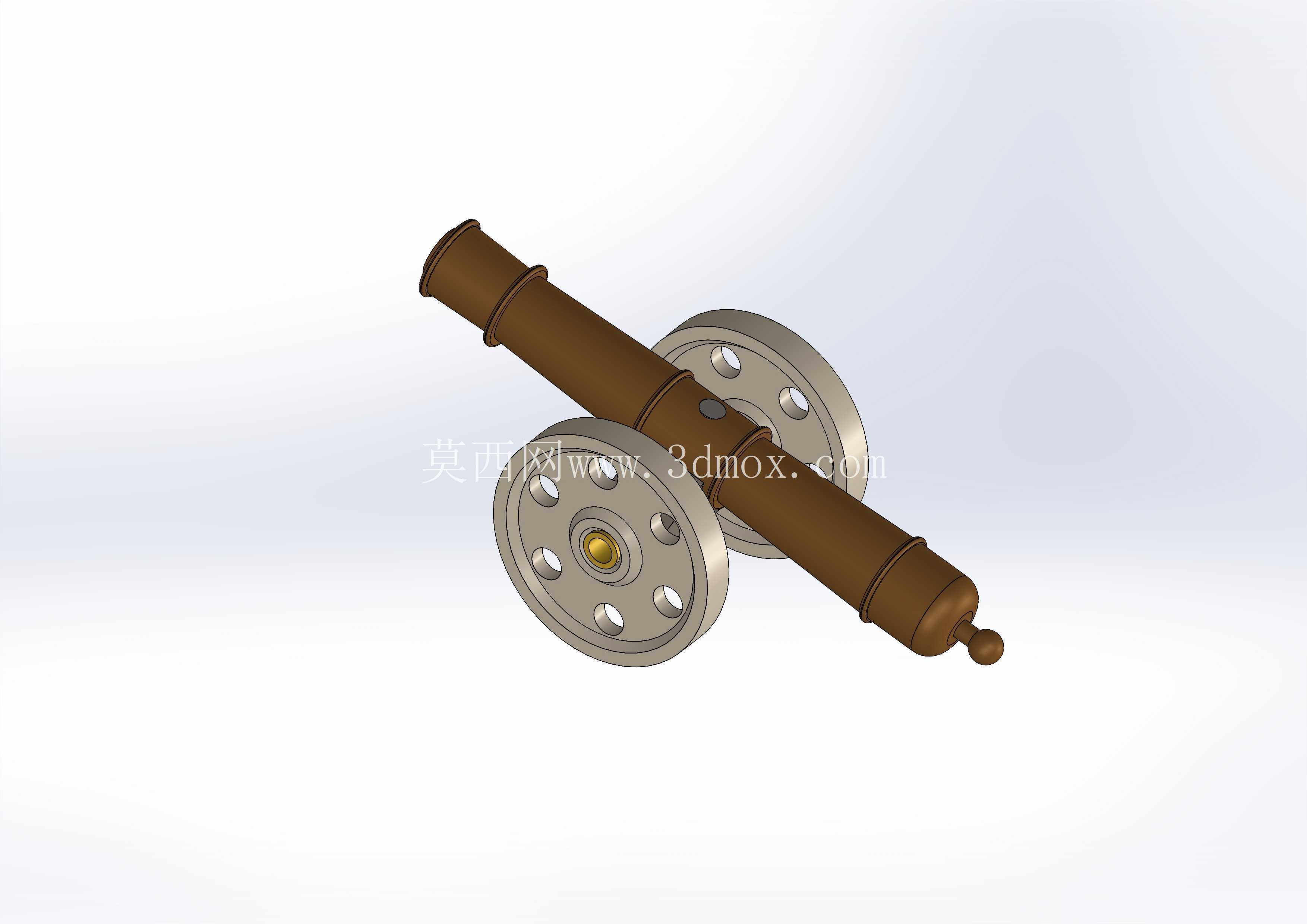

带轮架式复古青铜火炮结构设计

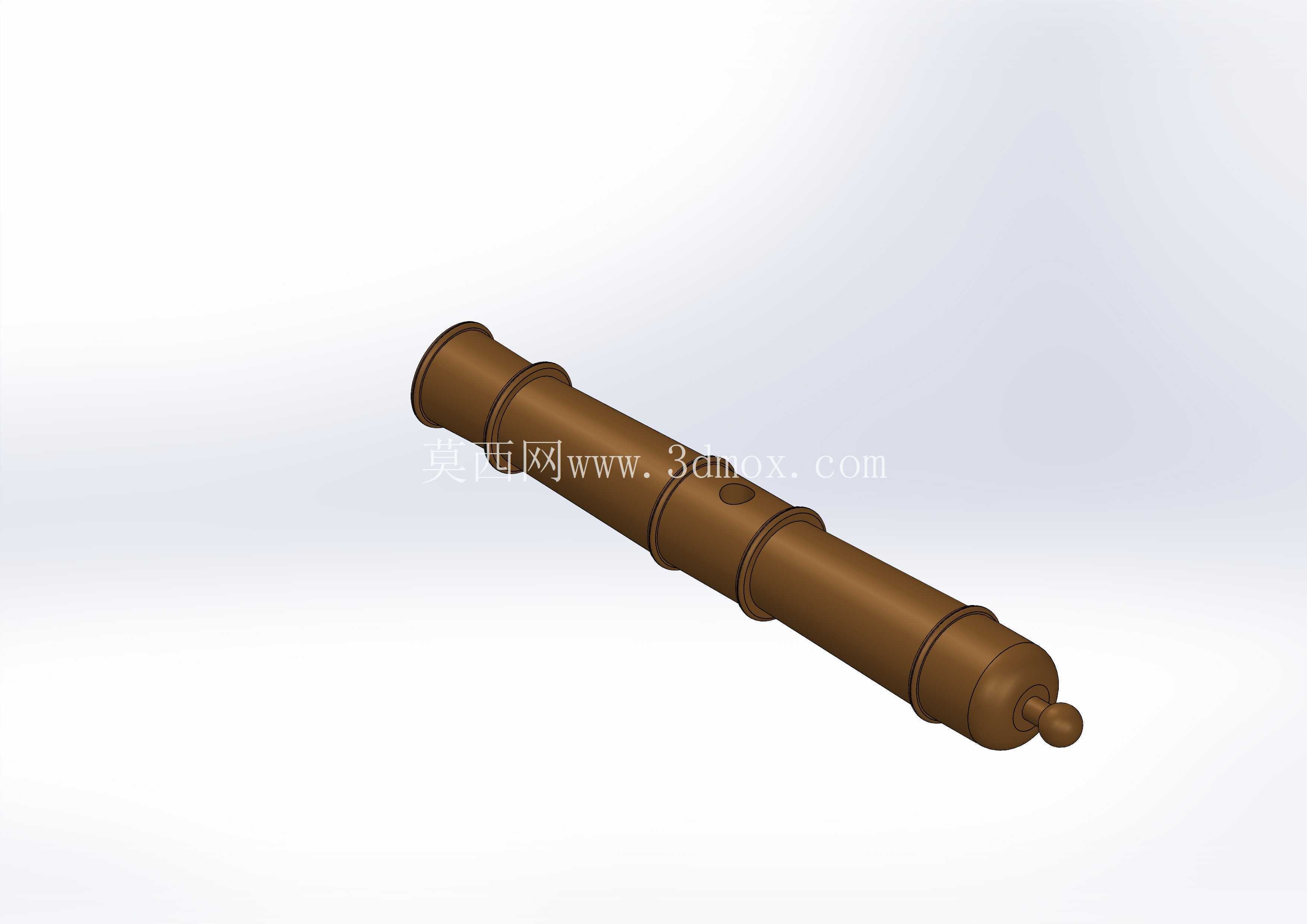

　　该轮式古炮结构的设计，首先要兼顾静态展示的还原度与小型复刻件的结构稳定性，区别于大比例复原的古炮展品，这类小尺寸结构常应用于文创展品制作、历史教具开发、场景沙盘配件以及工艺摆件的结构打样环节。从实际功能逻辑来看，整套结构分为炮管主体、轮式支撑行走架、炮尾配重与击发结构预留位三个核心部分，炮管采用分段式变径设计，从炮口位置开始逐步增大壁厚，到炮膛中段达到管壁厚度峰值，再向炮尾位置逐步收束并设置球状堵头，这种变径结构一方面还原了古炮前装弹药的装填逻辑——炮口位置内径略大于炮膛段，方便球形弹丸与发射药包的顺畅填入，另一方面壁厚的梯度变化也适配了发射时膛压从炮尾向炮口递减的受力特征，即便作为非发射功能的复刻结构，这种壁厚设计也能保证整体结构的抗形变能力，避免长期摆放出现炮管弯曲变形的问题。

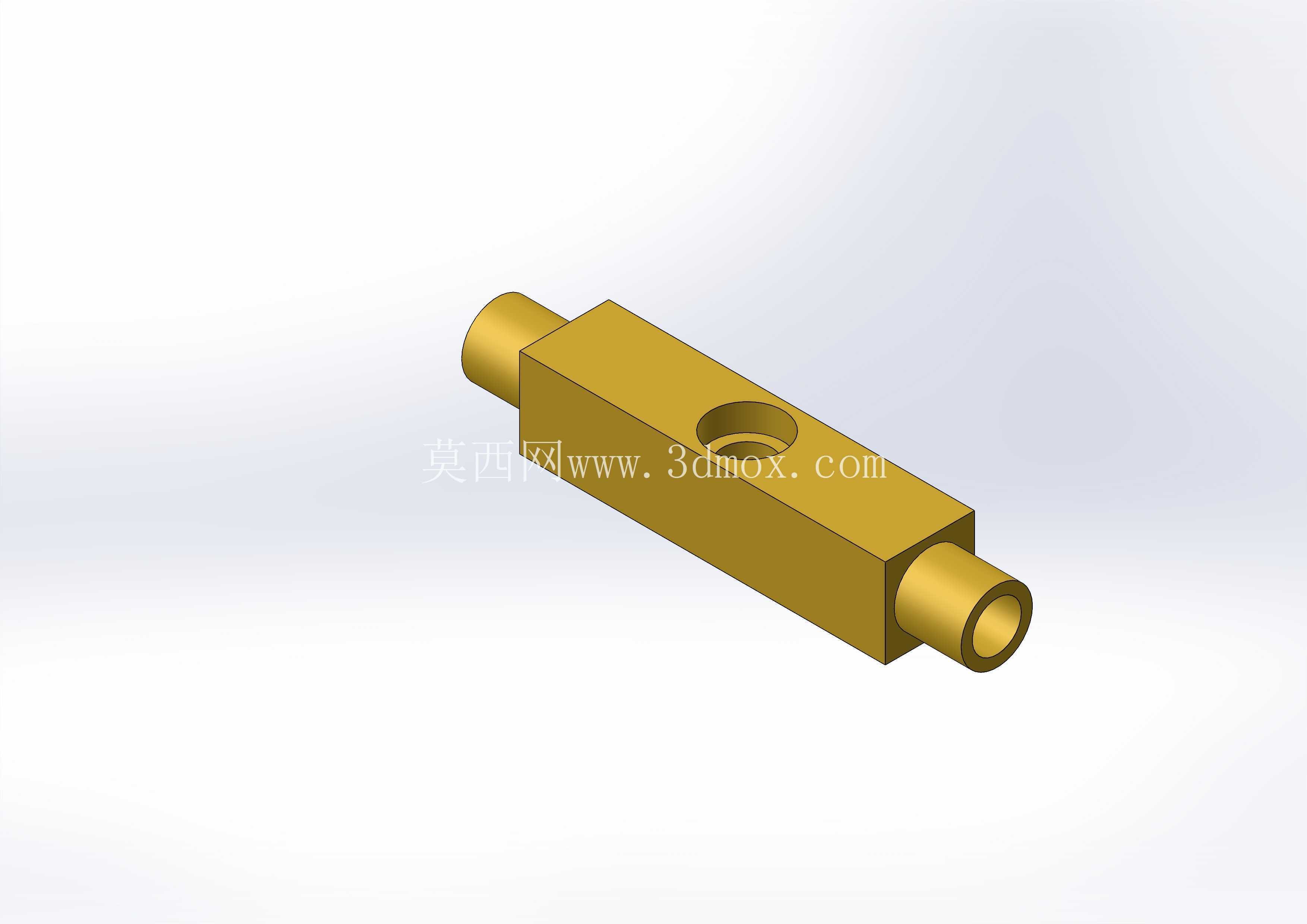

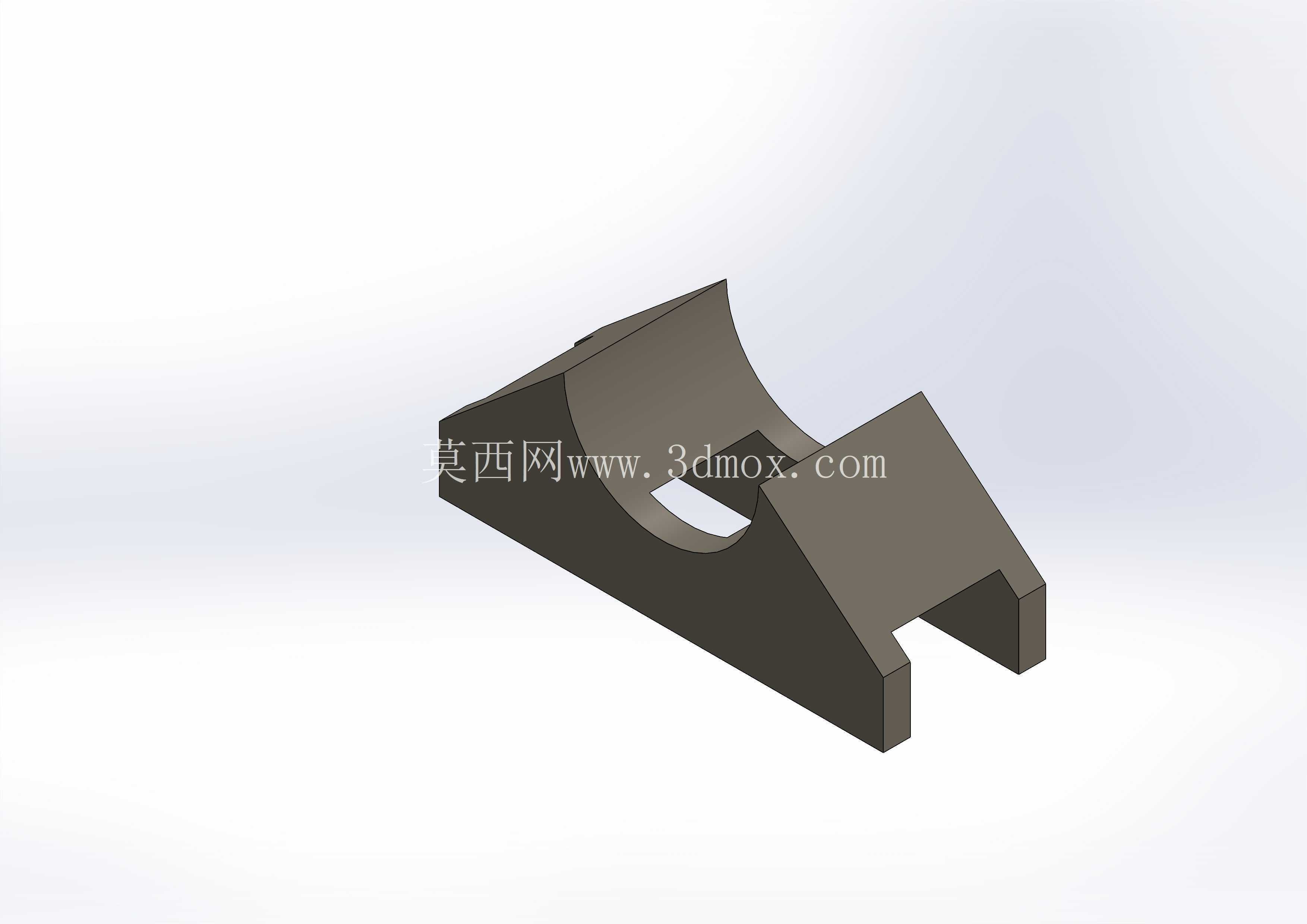

　　支撑轮架部分采用双轮同轴布局，轮体为带镂空减重孔的辐条式结构，轮心位置设置黄铜材质的轴套衬件，轴套与轮轴之间预留0.2mm的转动间隙，既保证轮体可以顺畅转动模拟火炮拖拽移动的状态，又不会因为间隙过大出现轮体晃动、轮轴偏磨的问题；轮架的承托部分采用与炮管外壁弧度完全贴合的弧形托座，托座与炮管之间设置两个定位卡环，将炮管牢牢固定在托座上，避免炮管出现轴向窜动或者周向转动，炮管的俯仰角度通过托座与轮架支架的铰接结构实现，铰接位置设置阻尼摩擦片，不需要额外的锁止结构就能让炮管停留在设定的俯仰角度范围内，适配不同展示场景的角度调整需求。

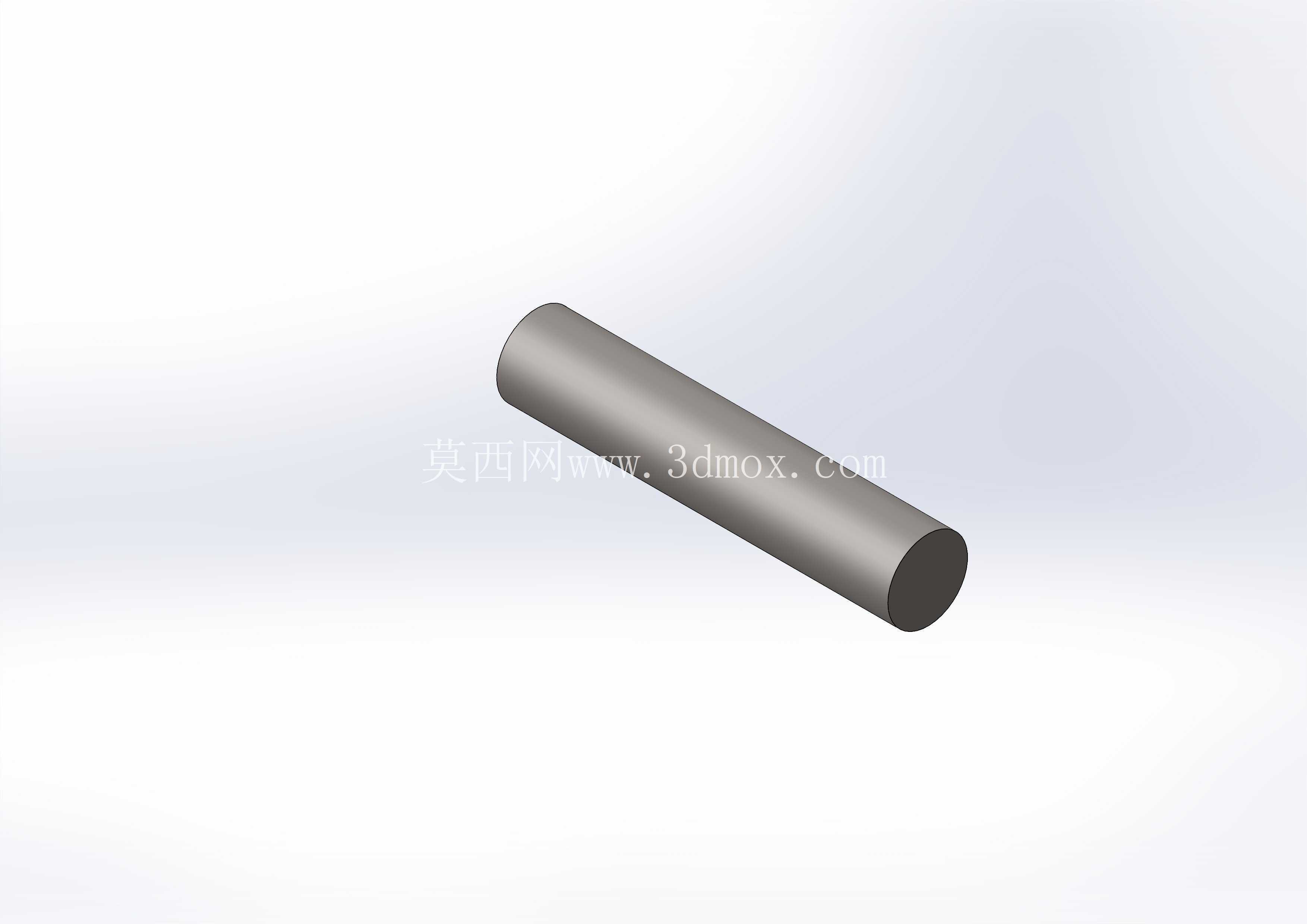

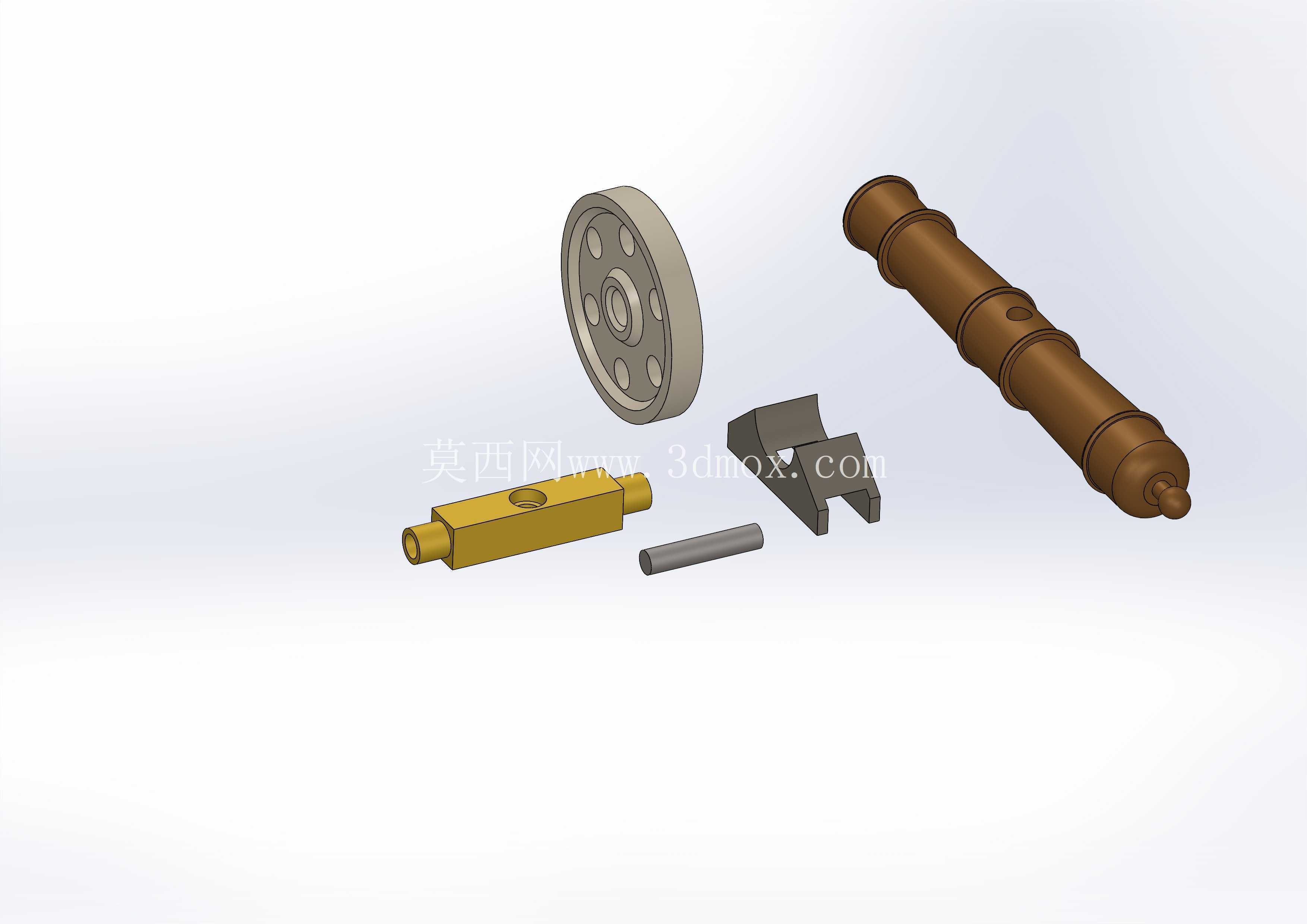

　　从安装边界尺寸来看，整套结构的横向最大尺寸为两个轮体的外侧间距，纵向最大尺寸为炮口到炮尾堵头的总长度，高度方向的最高点为炮管处于水平状态时的炮身上沿，所有外露构件的棱边都做了R0.5的圆角倒钝处理，避免作为展品或者教具使用时出现锐边划伤的问题。设计过程中优先考虑了结构的易装配性，所有构件都采用轴向装配逻辑，轮轴与支架之间采用过盈配合固定，炮管与托座之间的卡环采用卡扣式连接，不需要额外的粘接或者紧固件就能完成整套结构的组装，既方便3D打印或者机加工制作时的分件处理，也能降低后期拼装的难度。

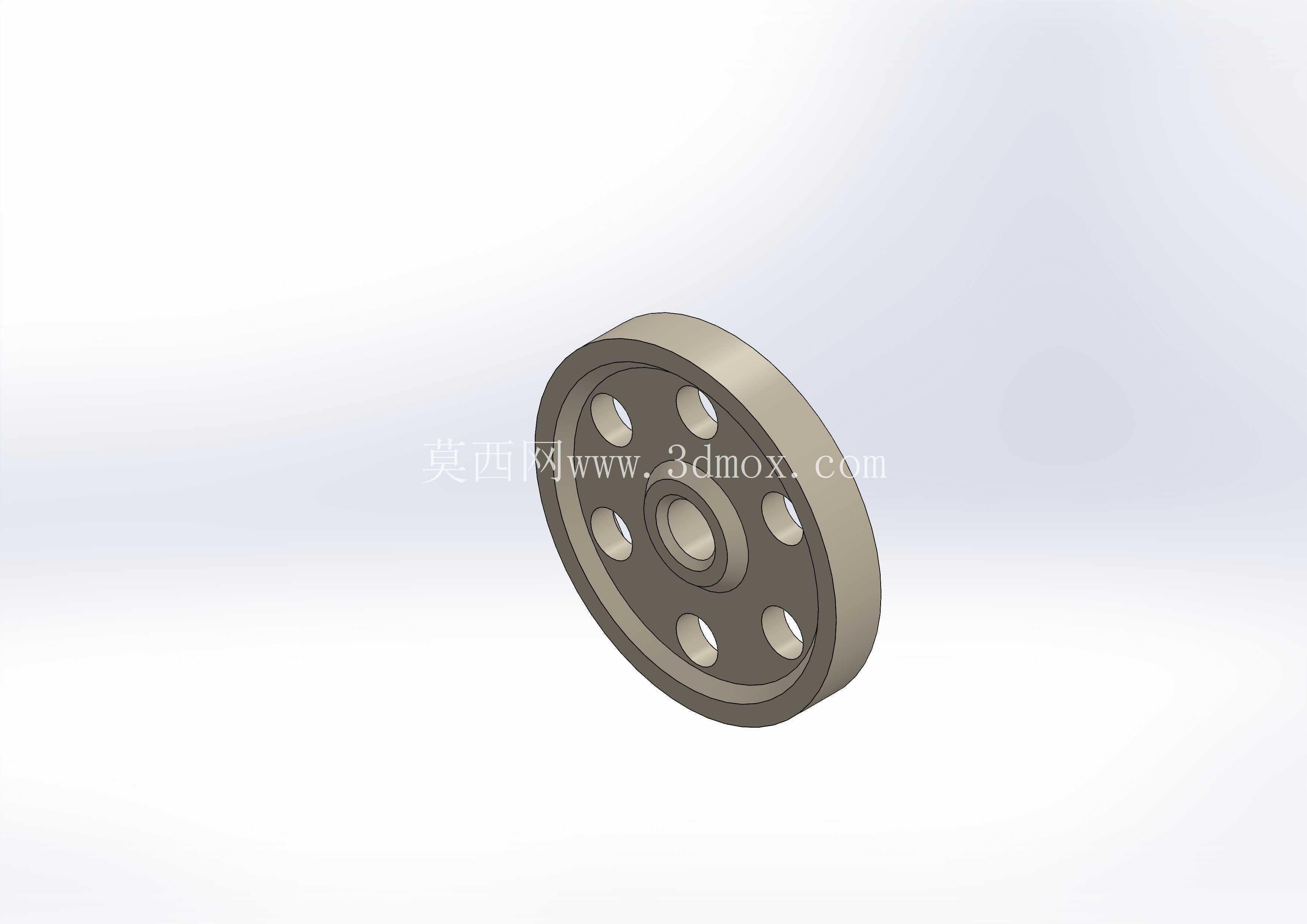

　　轮体上的镂空孔采用均匀圆周排布，每个孔的位置都对应轮辐的受力支撑点，在减轻轮体整体重量的同时不会降低轮体的结构强度，轮心位置的黄铜衬件既起到耐磨减摩的作用，也通过材质颜色的差异提升了整体结构的视觉层次感，炮尾的球状堵头除了还原古炮的结构特征外，也作为整套结构的尾部配重，平衡炮管前段的重量，避免整套结构出现头重脚轻、向前倾覆的问题。在实际场景应用中，这类结构如果作为工艺摆件生产，可以在炮架位置预留铭牌安装位，方便镌刻相关历史标识；如果作为历史教学教具，可以将炮管设置为可拆解结构，直观展示前装火炮的内部构造逻辑；如果作为沙盘场景配件，可以适当缩小轮体与炮管的细节比例，适配整体沙盘的尺寸比例要求。结构设计时所有配合面都设置了合理的公差带，金属材质加工时采用H7/h6的间隙配合标准，3D打印制作时根据不同打印工艺的收缩率预留0.1-0.3mm的装配余量，保证不同加工工艺下都能顺利完成装配，不会出现过盈装不上或者间隙过大松动的问题。炮管外壁的加强箍结构，除了还原古炮的结构特征外，也相当于在炮管外壁设置了多道环形加强筋，提升了炮管的径向抗形变能力，即便受到轻微的外力碰撞，也不会出现炮管凹陷变形的问题。
