老式仿古金属礼炮结构三维设计

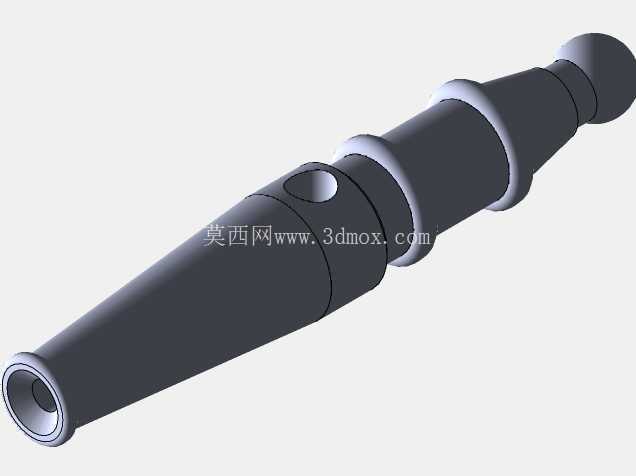

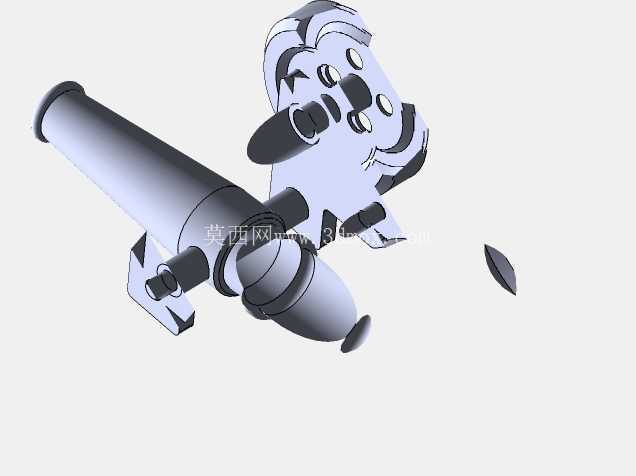

　　这款仿古礼炮的结构设计，最初是为文旅场景的仿古礼仪展演、历史场景复原陈列做的配套构件，实际落地时也可适配主题乐园的互动展演点位、传统民俗活动的礼仪鸣放环节，区别于实战火炮结构，整体设计优先考虑外观还原度与操作安全性，所有承压部位都做了冗余结构强化，避免礼仪使用过程中出现结构失效问题。从结构拆分来看，整个构件分为炮身主体、炮尾调节座、固定支架三个核心模块，炮身采用等壁厚圆筒结构，内壁做了光滑过渡处理，减少礼仪用空包弹发射时的气流阻力，炮口位置做了加厚卷边处理，既还原老式火炮的外观特征，也能避免日常搬运、陈列过程中炮口边缘磕碰变形。

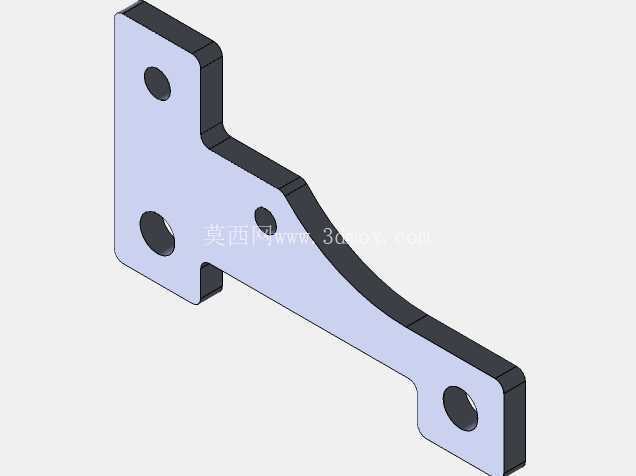

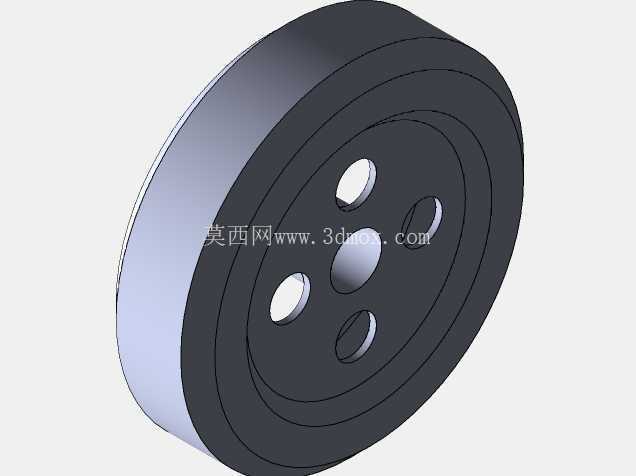

　　炮尾位置的调节座是整个结构的功能核心，座体上预留了多组定位销孔，可配合支架上的调节齿盘实现俯仰角度的多级调整，调整范围覆盖0到45度区间，完全满足礼仪鸣放时的角度调整需求，座体与炮身采用过盈配合加横向定位销的连接方式，可承受反复鸣放产生的后坐力，不会出现炮身移位、连接松动的问题。固定支架采用分体式三角支撑结构，两个侧支撑脚与底部横向连接板采用螺栓紧固，安装时不需要复杂的浇筑基础，直接通过底部连接板的预留安装孔固定在硬质地面或者移动展演台车上即可，安装边界控制在横向宽度320毫米、纵向长度480毫米范围内，不会占用过多展演场地空间，支架与炮尾调节座的连接采用铰接结构，铰接轴做了渗碳硬化处理，长期反复调整角度也不会出现轴孔磨损导致的晃动问题。

　　设计过程中特意规避了老式火炮的复杂击发结构，将击发组件预留位做了模块化设计，可根据不同使用场景适配电子击发、手动击发两种不同的组件，不需要对炮身主体做二次加工就能完成功能切换。所有外露的结构棱角都做了R2到R3的圆角处理，避免展演操作过程中剐蹭操作人员，金属构件的壁厚统一设置为6毫米，既保证整体结构强度，也不会因为过重导致搬运、转场困难，整体重量控制在18公斤左右，两名操作人员即可完成短距离搬运转移。炮身侧面预留了准星安装位，可根据陈列需求加装仿古准星、照门构件，进一步提升外观还原度，炮尾位置的端盖采用螺纹连接结构，日常维护时可直接拧开端盖清理炮管内部残留的药渣，不需要拆解整个炮身结构，降低日常维护的工作量。

　　从安装适配性来看，整个结构的安装孔位都采用通用标准尺寸，可直接适配市面上常见的移动展演台车固定点位，也可根据现场需求加装木质底座做静态陈列使用，不需要额外做定制化的转接件。结构设计时充分考虑了户外使用的耐候性需求，所有连接缝隙都做了密封槽预留，装配时加装橡胶密封圈即可避免雨水进入构件内部造成锈蚀，适合长期在户外文旅场景陈列使用。不同于工业设备的精度优先设计思路，这款礼炮结构在保证功能安全、安装便捷的前提下，特意在外观细节上保留了老式铸炮的不规则质感特征，三维建模时对炮身表面的轻微凹凸、加强筋的非对称布局都做了还原，不会出现工业化量产构件的过于规整的违和感，更适配历史场景复原的陈列需求。
